传统水力驱动研磨作业水磨机构

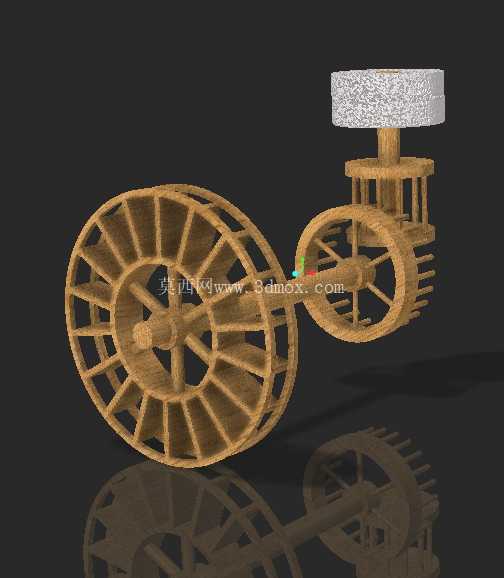

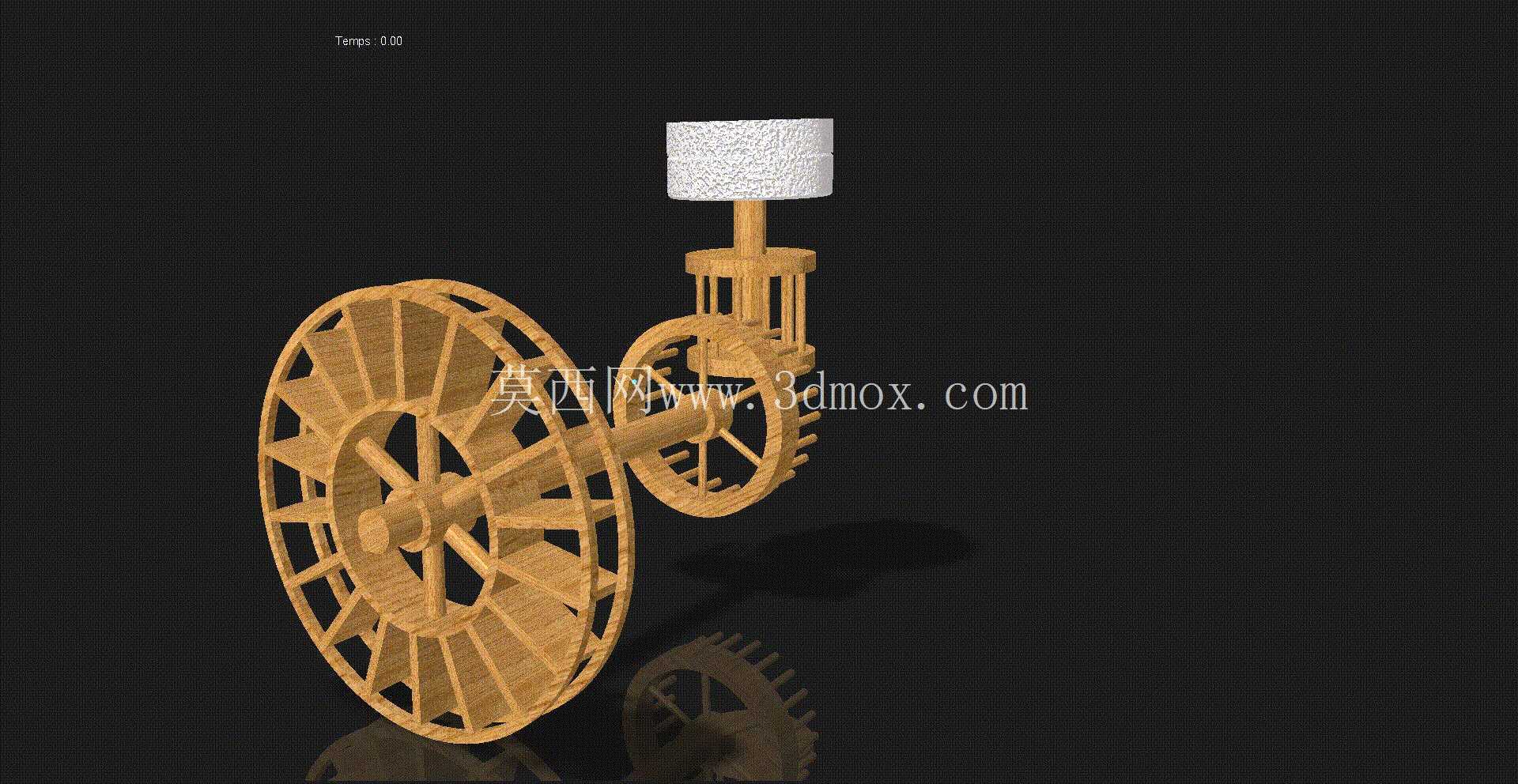

　　这套水磨机构核心依托水力作为动力输入源，在无外接电力的传统加工场景中，可稳定完成谷物、矿物原料等物料的研磨加工作业，适配山区、临河村落等具备自然水力资源的生产场景，无需额外配置动力源即可长期连续运行，运维成本极低。整套机构的动力输入单元为大直径辐条式水轮，水轮叶片采用等角度均匀排布设计，可充分承接水流冲击产生的扭矩，辐条与轮圈采用榫卯式拼接结构，在保证整体结构强度的同时，大幅降低了大尺寸轮体的整体重量，减少动力传递过程中的无效损耗。

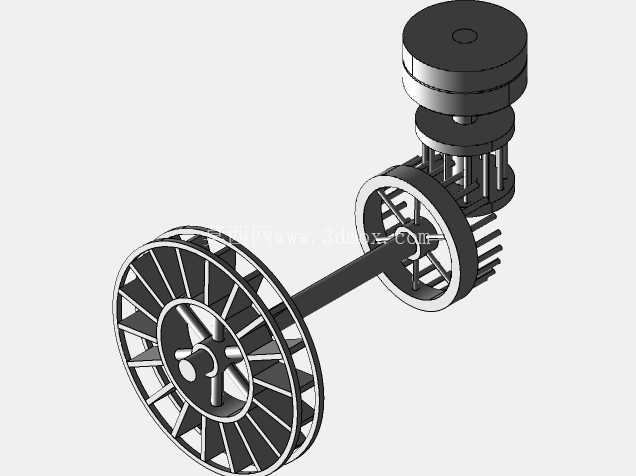

　　水轮主轴与传动齿轮组采用同轴刚性连接，传动齿轮组为直齿圆柱齿轮啮合结构，大齿轮与水轮同步转动，通过齿轮啮合将低转速大扭矩传递至从动小齿轮，实现转速提升以匹配研磨作业的转速需求，齿轮啮合间隙预留0.2-0.3mm的装配余量，可抵消木质构件长期使用产生的形变磨损，避免卡滞故障。研磨执行单元位于齿轮组输出轴的上端，采用立式磨盘结构，下磨盘与输出轴固定连接随轴转动，上磨盘通过机架限位保持固定，物料从磨盘中心的进料口送入，在磨盘齿纹的挤压、剪切作用下逐步完成研磨，成品粉料从磨盘边缘的出料槽自然滑落收集。

　　整套机构的机架采用框架式支撑结构，所有支撑立柱与横梁的连接节点均采用嵌入式榫接配合定位销固定，可承受水轮转动产生的径向载荷与研磨作业的竖向载荷，安装时需将水轮下半部分浸入流动水体中，水轮中心轴距离水面的高度需控制在轮体半径的1/3至1/2区间，保证水流可充分冲击叶片同时避免轮体浸水过多增大转动阻力。从设计逻辑来看，整套机构完全遵循传统水力机械的动力传递路径，没有冗余的结构设计，每个构件都承担明确的功能：水轮负责动力采集，齿轮组负责转速扭矩匹配，机架负责整体定位支撑，磨盘负责执行研磨作业，所有运动构件的转动副均采用耐磨硬木制作轴套，可在长期水淋环境下保持自润滑特性，无需频繁加注润滑脂。

　　在实际应用中，这类水磨机构除了用于谷物脱壳磨粉，还可通过更换磨盘齿纹样式适配矿物颜料研磨、纸浆捣打等不同作业需求，调整齿轮组的传动比即可改变磨盘的转动转速，适配不同物料的研磨粒度要求。安装边界方面，整套机构沿水轮轴向的总宽度不超过水轮直径的1.2倍，沿水流方向的总深度约为水轮直径的0.8倍，竖向总高度从水轮底部到磨盘顶部约为水轮直径的1.5倍，安装基础需做硬化处理，保证机架水平度偏差不超过2mm/m，避免水轮转动时出现偏磨导致轴套快速磨损。建模过程中对所有运动构件的配合间隙做了精准还原，齿轮的齿形参数符合传统木齿轮的啮合特性，水轮叶片的倾斜角度经过优化，可最大化利用水流的冲击动能，磨盘表面的齿纹排布参考了传统石磨的研磨齿走向，保证研磨过程中物料可逐步从中心向外侧移动，不会出现物料堆积卡磨的问题。
