印度铁路WAG-9型电力机车外观结构

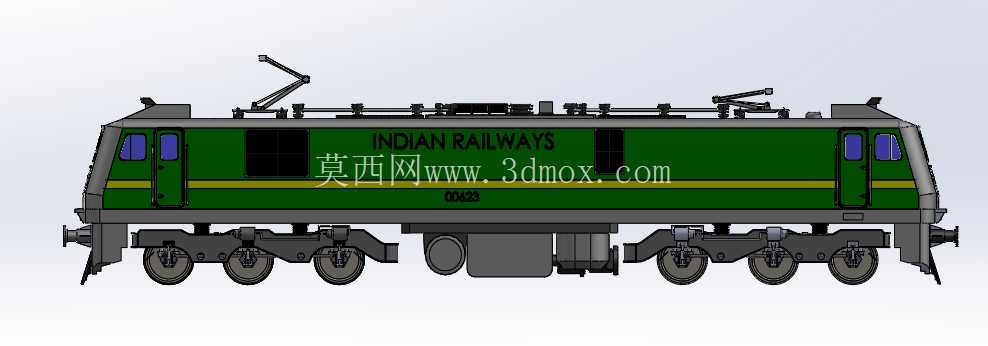

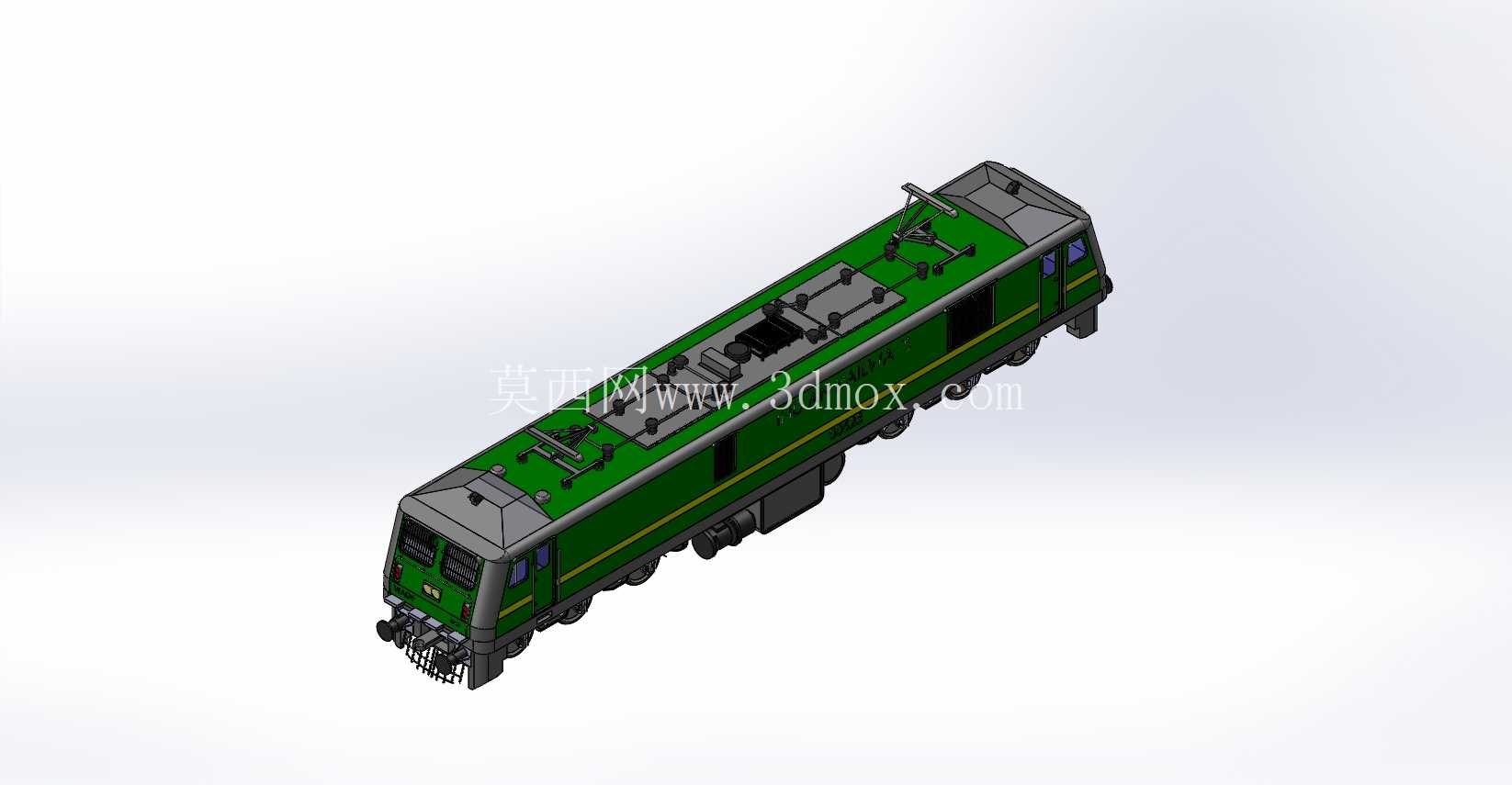

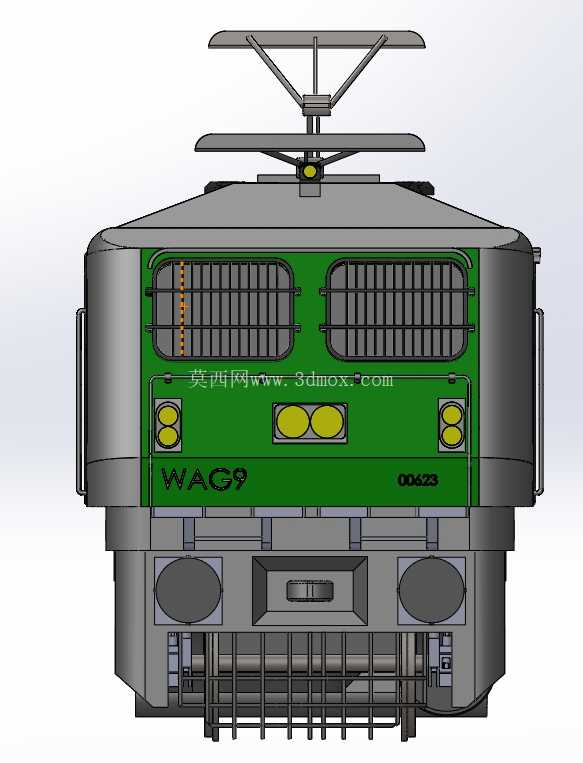

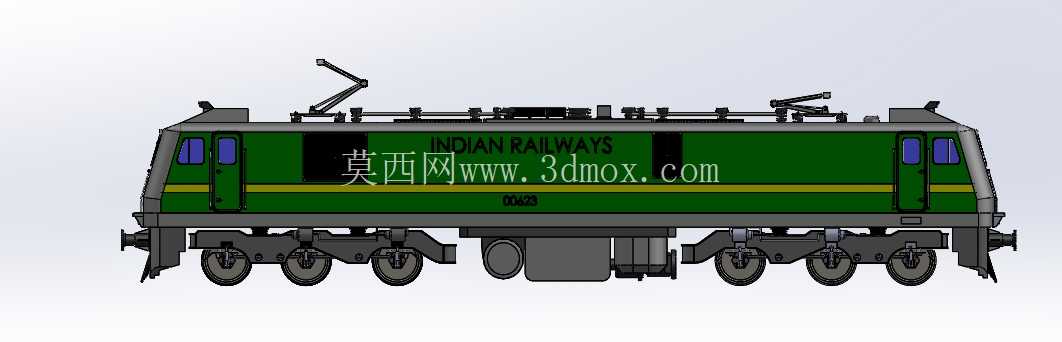

　　本次呈现的电力机车外观结构，聚焦印度铁路WAG-9型干线电力机车的外部壳体与外露部件建模，核心服务于轨道交通装备科普展示、静态缩比玩具开发、机车外观方案验证类场景，未涉及走行部内部传动、车载电气柜排布等内部系统结构，所有外露特征均按照干线电力机车的实际外廓比例还原，可直接用于1:87、1:160等常见铁道模型比例的缩放改制，无需额外调整外轮廓的比例协调性。从实际线路运用场景来看，WAG-9型机车作为重载牵引主力，主要承担干线货运列车的牵引任务，外露的车顶受电弓安装座、高压绝缘子布置位、端部排障器结构、侧墙通风口位置，均与实际运用车型的外部接口完全对应，建模时特意保留了侧墙黄色警示带的布置边界、司机室瞭望窗的开孔轮廓、车端连接器安装位的凹陷结构，这些特征在缩比模型制作时可直接作为分色、蚀刻片粘贴的定位基准，减少后期测绘调整的工作量。

　　设计思路上优先保证外部曲面的光顺连续性，车体侧墙的长直弧面采用放样曲面构建，避免出现多段拼接导致的曲率突变，车顶高压设备舱的凸起结构、端部司机室的倾斜前窗，均按照实际机车的外倾角参数搭建，保证不同视角下的透视效果与实车一致；考虑到玩具类项目的落地需求，所有外露棱边均做了0.3-0.8mm的等效圆角处理（对应实车30-80mm的工艺圆角），既符合机车外壳的冲压、焊接工艺特征，也能避免缩比打印后出现尖锐棱边的安全隐患。

　　外形尺寸与安装边界层面，整车外廓长度按照实车20米级的长度等比例缩放，车体宽度控制在轨距对应的3.4米等效宽度范围内，车钩安装面距轨面的高度、排障器下缘距轨面的间隙、受电弓降弓状态下距轨面的高度，均符合干线铁路机车的限界要求，若用于动态铁道模型改装，可直接在现有车体底部预留的走行部安装空间内加装标准N比例、HO比例的机车走行部组件，无需额外切削车体底部结构；侧墙的通风口凹陷深度控制在2mm等效深度，既保留视觉层次感，也不会因凹陷过深导致缩比打印时出现壁厚不足的问题，车顶的受电弓底座预留了标准模型受电弓的安装孔位，可直接替换通用升级件。

　　需要明确的是，该结构仅覆盖机车外部可视部分，未包含车内设备、走行部内部传动结构，若要制作全功能可运行的机车模型，还需配套补充转向架、牵引电机、车内配重舱等结构的设计，但对于静态展示、外观方案验证、简易玩具开发类需求，现有外部结构的细节完整度已经完全满足使用要求，所有曲面均经过曲率检查，不存在破面、重叠面等建模问题，可直接导入各类渲染软件做材质贴图处理，也可导出为通用格式用于3D打印制作实体样件。
