12厘米级3D打印微型四轴飞行器机架结构

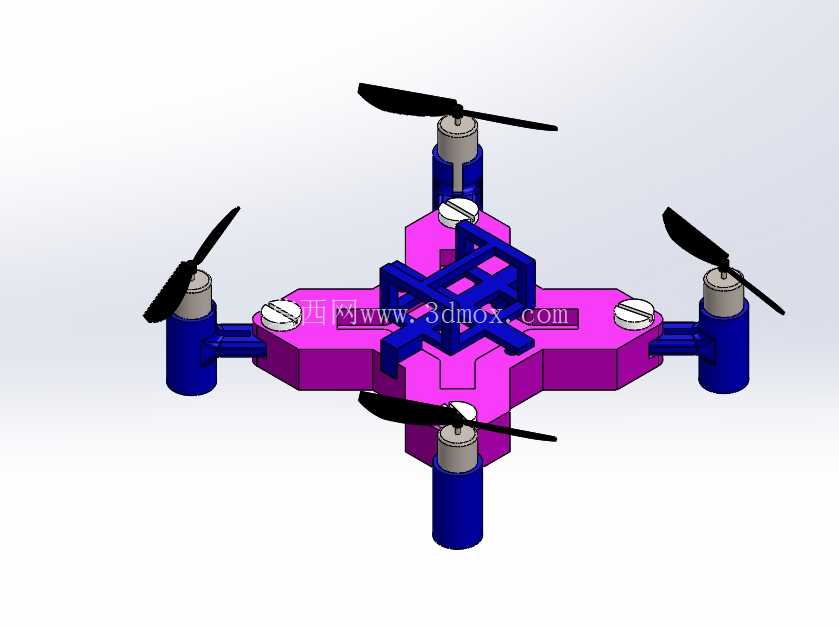

　　这款微型四轴飞行器机架采用十字型对称布局设计，整体对角线尺寸控制在12厘米，属于桌面级小型航模范畴，主要面向教育演示、青少年科创实践以及个人休闲娱乐场景使用，可直接通过FDM类型3D打印机加工制作，无需额外开模，小批量制作成本极低，适合作为机械结构设计、航模入门教学的实操案例。机架主体采用中心承载+四臂延伸的结构形式，中心区域预留多层安装空间，最上层设置框架式限位结构，可直接卡装标准尺寸的飞行控制器，避免飞行过程中飞控出现移位，下层空间可叠放电池、电调等核心电子部件，各部件安装位均预留走线缺口，方便电源线、信号线规整排布，减少线材外露带来的风阻与缠绕风险。

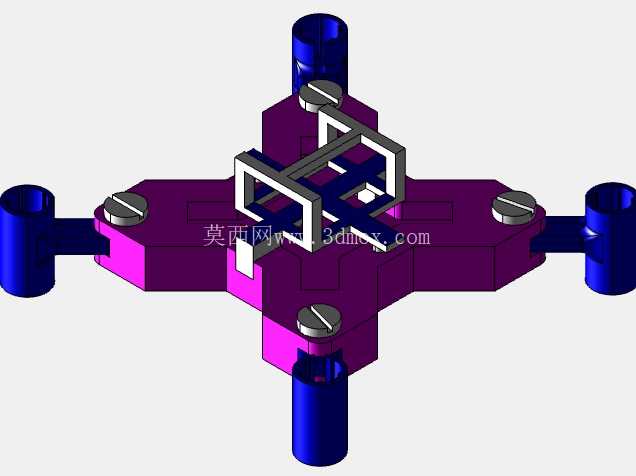

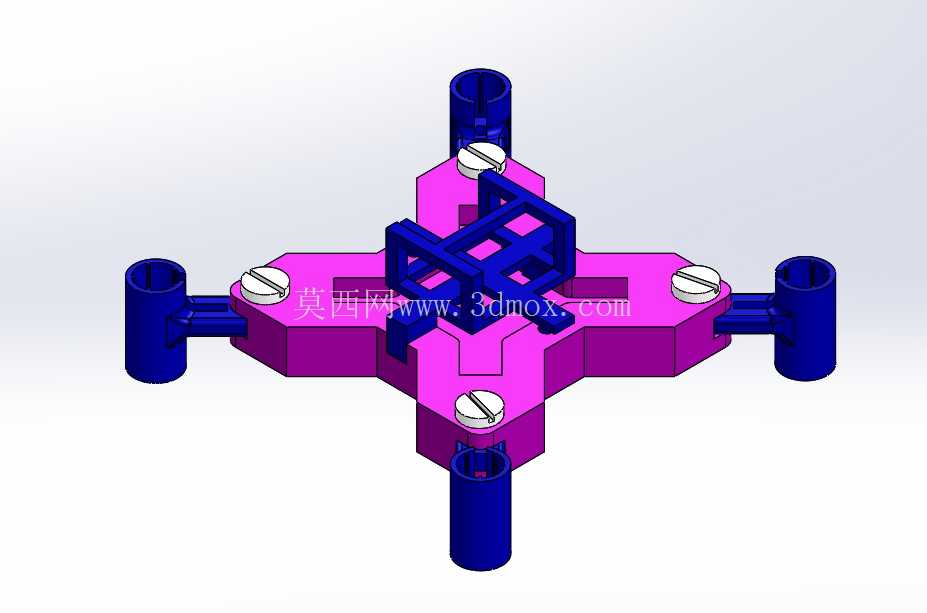

　　四个机臂末端设计为圆柱形电机安装座，安装孔位适配常用的10mm直径微型有刷电机，安装座与机臂衔接处做了加厚过渡处理，可抵消电机高速转动带来的振动传导，避免中心飞控受振动影响姿态解算精度。机臂与中心主体的连接位置采用沉头螺丝锁紧结构，四个固定螺丝均匀分布在中心区域四周，既保证机臂与主体的连接刚性，又不会占用中心电子件的安装空间，螺丝沉孔设计可让螺丝头完全埋入结构件表面，不会出现凸起剐蹭的问题。从结构受力角度来看，十字布局的机架在飞行时四个机臂受力均匀，单个机臂产生的振动可通过中心主体的交叉加强筋结构分散抵消，中心区域的框架式加强结构在不增加整体重量的前提下，提升了机架的抗扭刚性，即使发生轻微坠落碰撞，也能避免中心安装的电子部件受挤压损坏。机架整体壁厚控制在1.2mm，既满足3D打印的最小壁厚要求，又能将整体重量控制在5g以内，不会给电机带来额外的负载负担，有效提升续航表现。

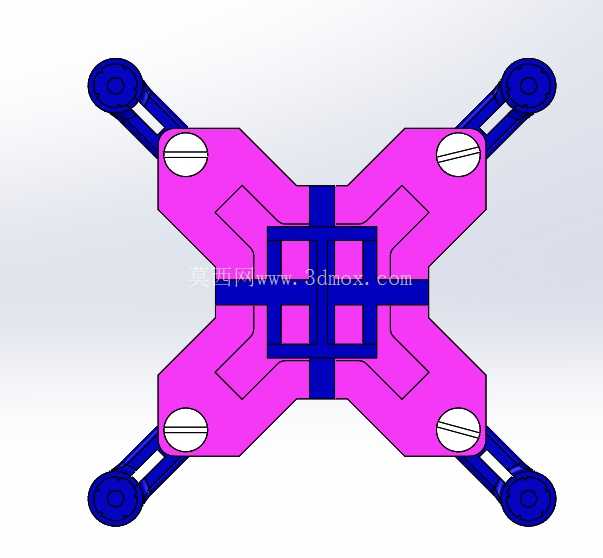

　　安装边界方面，中心飞控安装位的内框尺寸适配20mm*20mm安装孔距的微型飞控，电池仓可容纳厚度6mm以内的2S锂电池，电机安装座的深度为8mm，可保证电机插入后不会出现松动，机臂末端到中心的距离为45mm，适配3寸以内的微型螺旋桨，桨叶转动时不会与机架主体产生干涉。在实际使用场景中，这款机架可直接用于组装入门级微型穿越机，也可作为高校机械设计课程中3D打印结构设计的验证案例，学生可通过调整机臂长度、安装座尺寸来适配不同规格的电机与桨叶，直观理解结构刚性、重量与飞行性能之间的关联。

　　设计过程中充分考虑了3D打印的工艺特性，所有结构均无悬空角度超过45度的部位，打印时无需添加支撑，减少后处理工作量，打印完成后仅需去除少量毛边即可完成组装，各安装位的公差控制在0.2mm以内，可实现电子部件的免打磨直接装配。机架的四个机臂采用等长设计，保证飞行时四个电机的拉力作用点到中心的距离完全一致，降低飞控的姿态校准难度，即使是没有航模调试经验的新手，也能快速完成整机的组装与调试。中心区域的走线缺口设计在机臂与主体的衔接位置，电机线可直接通过缺口引入中心仓，无需在机臂上额外打孔，既简化了打印工艺，又避免了打孔对机臂结构强度的削弱。从结构优化的角度来看，这款机架摒弃了多余的装饰性结构，所有造型均为功能性设计，中心的交叉加强筋既起到了连接四个机臂的作用，又可作为电子部件的安装支撑，最大化利用了结构空间，在有限的尺寸内实现了所有核心部件的集成安装，不会出现部件外露导致的飞行阻力增加问题。
