四轴飞行器T-Motor U7无刷直流电机结构

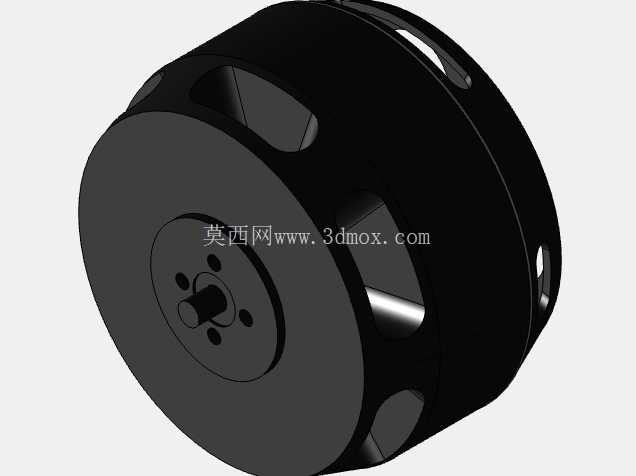

　　这款无刷直流电机是专为多旋翼飞行器设计的动力输出部件，核心适配四轴飞行平台的动力需求，在航模航拍、工业巡检无人机、小型作业无人机场景中作为核心动力单元使用，直接承担螺旋桨的驱动输出，为飞行器提供升力与姿态调整的扭矩来源。从结构设计来看，该电机采用外转子结构布局，转子外壳集成了磁钢安装位，外壳周向开设的镂空槽并非单纯的减重设计，一方面是为了降低转子转动过程中的风阻损耗，另一方面能够在电机高转速运转时形成内部空气对流，带走定子绕组产生的热量，避免长时间大负载工况下绕组温升过高导致的退磁或效率下降问题。

　　定子部分采用集中绕组排布，中心的安装轴设置有定位轴肩与安装孔位，能够直接适配主流多旋翼飞行器的机臂安装座，安装端的四个定位孔呈圆周均布，可保证电机与机臂安装时的同轴度，减少高速转动时的动平衡偏差。从安装边界来看，该电机的转子外径、轴向长度均针对14寸到16寸螺旋桨的适配范围做了匹配，输出轴的轴径与桨夹安装位兼容常用的航模螺旋桨固定方式，不需要额外做转接件即可完成装配。

　　在功能特性上，外转子的结构设计能够提供更大的扭矩输出，相比同尺寸内转子电机，更低的KV值适配大尺寸螺旋桨，能够在较低转速下提供足够的升力，提升飞行器的续航表现，转子外壳的加强筋结构在镂空减重的同时保证了壳体的结构强度，能够承受飞行器机动动作时的离心载荷与振动冲击，避免高速转动时壳体形变带来的动平衡失效问题。设计过程中，转子与定子的气隙控制在合理范围内，既保证了磁钢的磁通量利用率，又避免了加工或装配偏差导致的定转子擦碰问题，中心轴采用高强度钢材加工，能够承受螺旋桨转动时的拉力与弯矩，避免长时间飞行后轴体出现弯曲变形。

　　出线端的位置设置在定子底座侧方，能够方便焊接电调输出线，同时避免走线干涉转子转动，底座的安装平面做了平整度处理，与机臂安装面贴合时能够保证安装垂直度，减少电机运转时的振动传递到飞控系统，提升飞行器的飞行稳定性。在实际应用场景中，这类电机常被用于长航时四轴巡检无人机、航拍无人机平台，搭配对应规格的电调与螺旋桨，能够在起飞重量3到5公斤的四轴平台上实现稳定的动力输出，应对户外作业时的风阻变化与机动需求，结构上的镂空设计也减少了电机自身的重量，降低了飞行器的无效载荷，提升整机的载荷携带能力。
