1503微型无刷直流电机结构设计

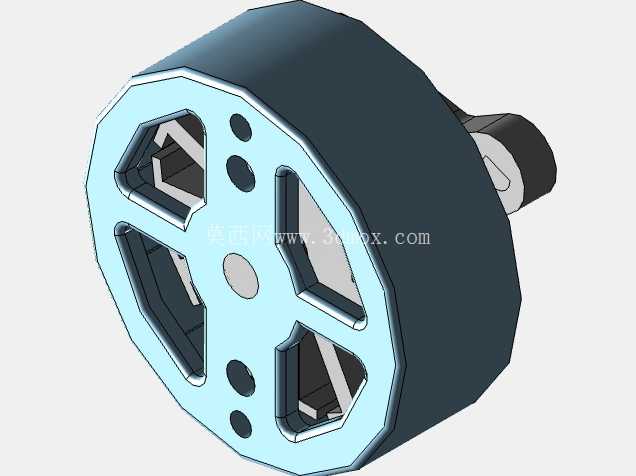

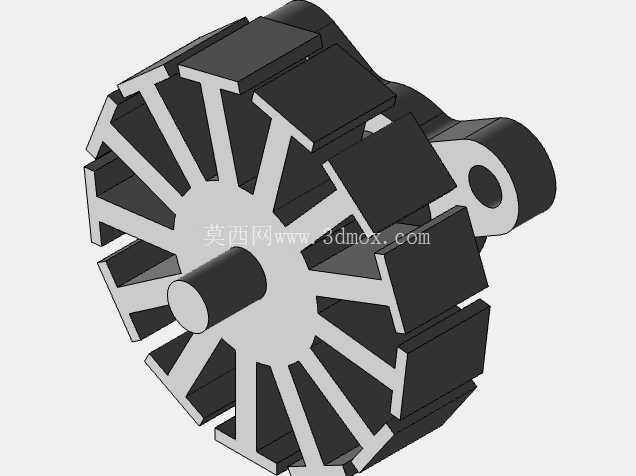

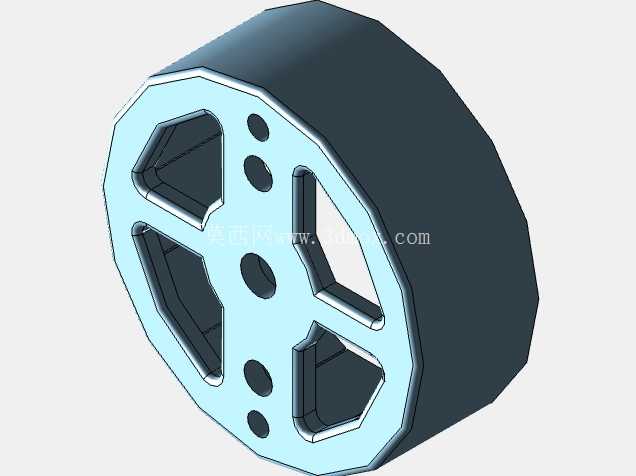

　　定子部分采用多槽集中绕组布局，从端面的结构可以看到三个对称分布的绕组安装位，配合对应的霍尔位置传感布局（若有感方案）或无感驱动算法，能够实现平稳的换相控制，运行过程中扭矩波动更小，低速运行时不会出现明显的卡顿感，适合对转速稳定性有要求的精密传动场景。从安装边界来看，这款电机的端面设计了三个对称的镂空减重结构，同时这些镂空位也可作为安装定位的辅助参照，端面上分布的多个小圆孔为绕组引线过孔、定位销安装孔，能够在装配时快速实现定子与端盖的同轴定位，保证定转子之间的气隙均匀度——气隙的均匀度直接影响电机的运行效率与振动噪音，设计时将气隙控制在0.1-0.2mm的区间，既能够避免定转子扫膛的风险，又能尽可能降低磁阻，提升磁钢的利用率。这款1503规格的无刷直流电机，是面向小型便携电子设备、微型动力执行场景开发的动力元件，在消费电子、小型智能硬件、精密传动模组领域有着广泛的适配空间，常见于手持云台轴系驱动、微型智能门锁锁舌传动、小型航模舵机动力输出、便携美容仪振动模组这类对安装空间、动力密度、运行噪音有严苛要求的场景。从结构设计逻辑来看，这款电机采用外转子结构布局，转子外壳直接作为动力输出的连接载体，能够在有限的径向尺寸内最大化输出扭矩，适配小空间下的直连传动需求，省去额外的减速齿轮组空间，降低整体传动链路的背隙与损耗。

　　转子外壳采用拉伸成型的导磁钢壳，内壁粘贴径向充磁的永磁体，多极充磁的磁钢结构能够匹配定子绕组的换相逻辑，提升低速段的扭矩输出能力，输出轴采用单出轴设计，轴径与伸出长度适配微型传动齿轮、同步带轮的安装标准，轴端可根据使用场景选择压装D型切面或滚花处理，提升与负载连接件的传动可靠性，避免高速运转时出现打滑松脱的问题。在实际选型适配时，这款电机的轴向总长度控制在极小的范围内，能够嵌入厚度仅十余毫米的紧凑型设备内部，不需要对设备结构做额外的避让设计，端盖的安装止口采用小间隙配合设计，装配时可以直接卡入设备预设的安装槽内，配合端面的点胶固定或微型螺丝锁紧，即可实现可靠的固定，能够承受设备日常使用中的振动与冲击，不会出现电机移位导致的传动故障。

　　从功能特性来看，无刷结构的设计取消了传统有刷电机的碳刷与换向器，不存在碳刷磨损产生的粉尘与换向火花问题，使用寿命是同规格有刷电机的数倍，不需要定期维护更换碳刷，适合长期连续运行或不便拆机维护的封闭型设备使用，同时运行时的电磁干扰更低，不会对设备内部的精密传感元件造成信号干扰，适配带有蓝牙、无线通讯功能的智能硬件使用。设计过程中针对定子的冲片结构做了优化，采用高导磁率的硅钢片叠压而成，叠片厚度根据额定转速做了匹配，能够降低高频运行时的铁损，提升电机的整体效率，降低空载电流，在电池供电的便携设备中能够有效延长续航时间。

　　绕组的线径与匝数经过匹配调校，能够在额定电压下输出适配场景需求的转速与扭矩，既不会因为扭矩不足导致负载启动失败，也不会因为绕组参数冗余导致体积与功耗的浪费。转子的动平衡等级按照微型精密电机的标准做了调校，在额定转速范围内运行时振动量控制在极小的区间，不会带动设备壳体产生共振噪音，提升终端产品的使用体验。在实际装配验证环节，这款电机的所有结构件都采用了公差带的合理分配，定子与端盖的配合、转子与轴的压装、轴承的选型与安装位设计都经过反复校核，轴承采用微型深沟球轴承，能够承受径向与少量的轴向载荷，保证输出轴的径向跳动量控制在允许范围内，适配需要带动偏心负载的应用场景。
