1/8比例蒸汽火车排污阀结构设计

在比例蒸汽机车模型的制作体系里，排污部件是还原实车管路逻辑、保证蒸汽系统运行仿真度的核心小尺寸构件，很多初入模型制作的爱好者容易忽略这类阀件的细节还原，最终导致整车蒸汽回路的观感和功能逻辑出现明显偏差。这款1/8比例的蒸汽火车排污部件，完全参照实车排污阀的安装位置、操作逻辑和外形比例做等比缩放设计，适配大比例蒸汽机车模型的锅炉底部排污回路安装需求。

从实际应用场景来看，大比例可运行蒸汽火车模型的锅炉系统需要定期排出炉底沉积的冷凝水与杂质，避免水垢堆积堵塞蒸汽管路，这个排污阀就承担了回路通断控制的功能，和实车的排污操作逻辑完全一致。设计过程中首先确定了安装边界：阀件整体伸出锅炉外壁的长度控制在22mm以内，阀体最大回转直径14mm，安装法兰面直径8mm，预留3个M1.2的安装螺孔定位，完全匹配1/8比例蒸汽机车锅炉底部的安装空间，不会和底部走行部的连杆、摇杆部件产生运动干涉。

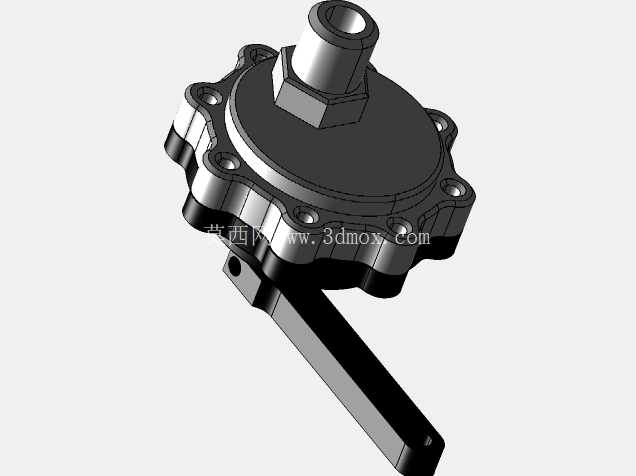

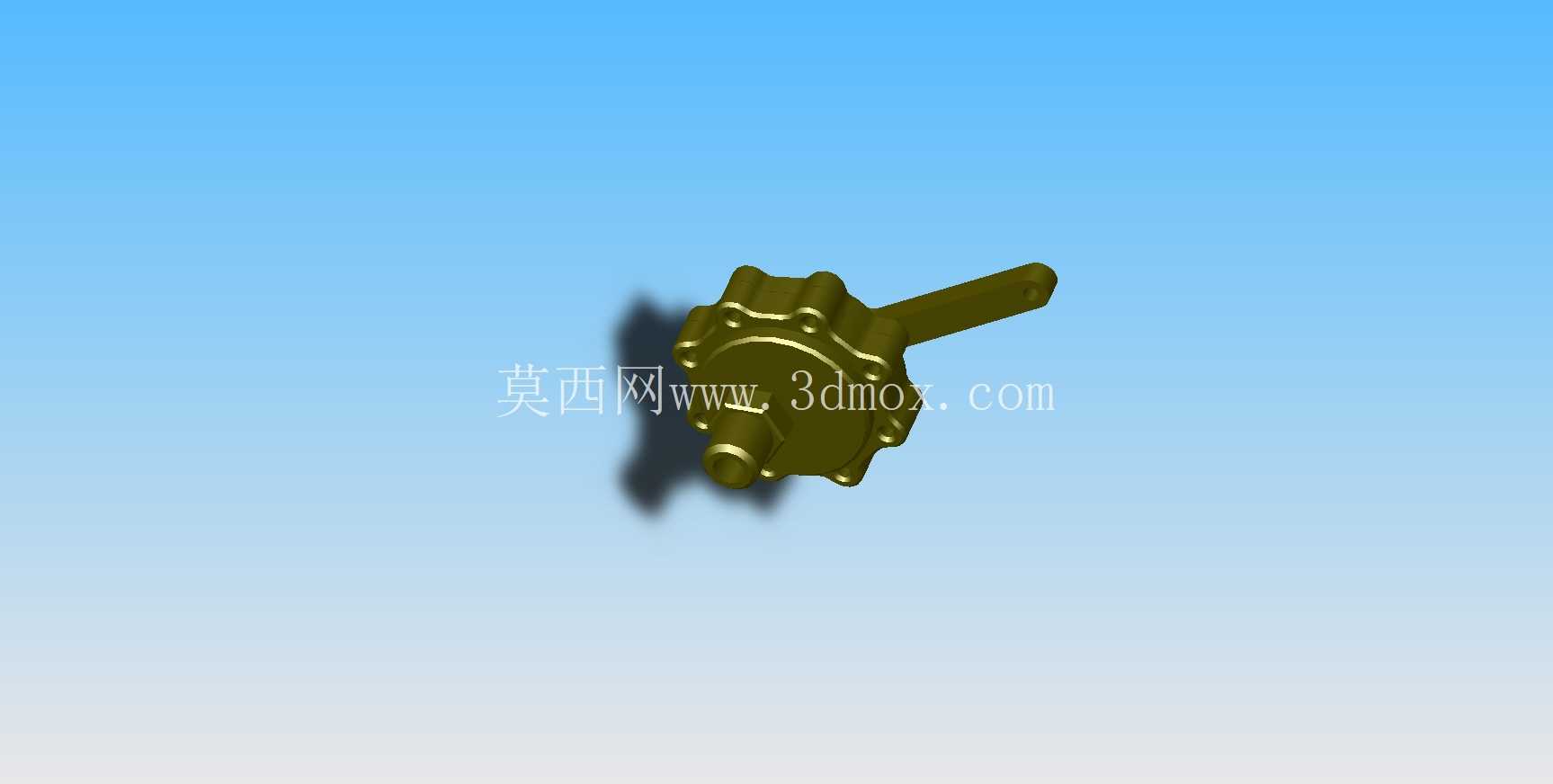

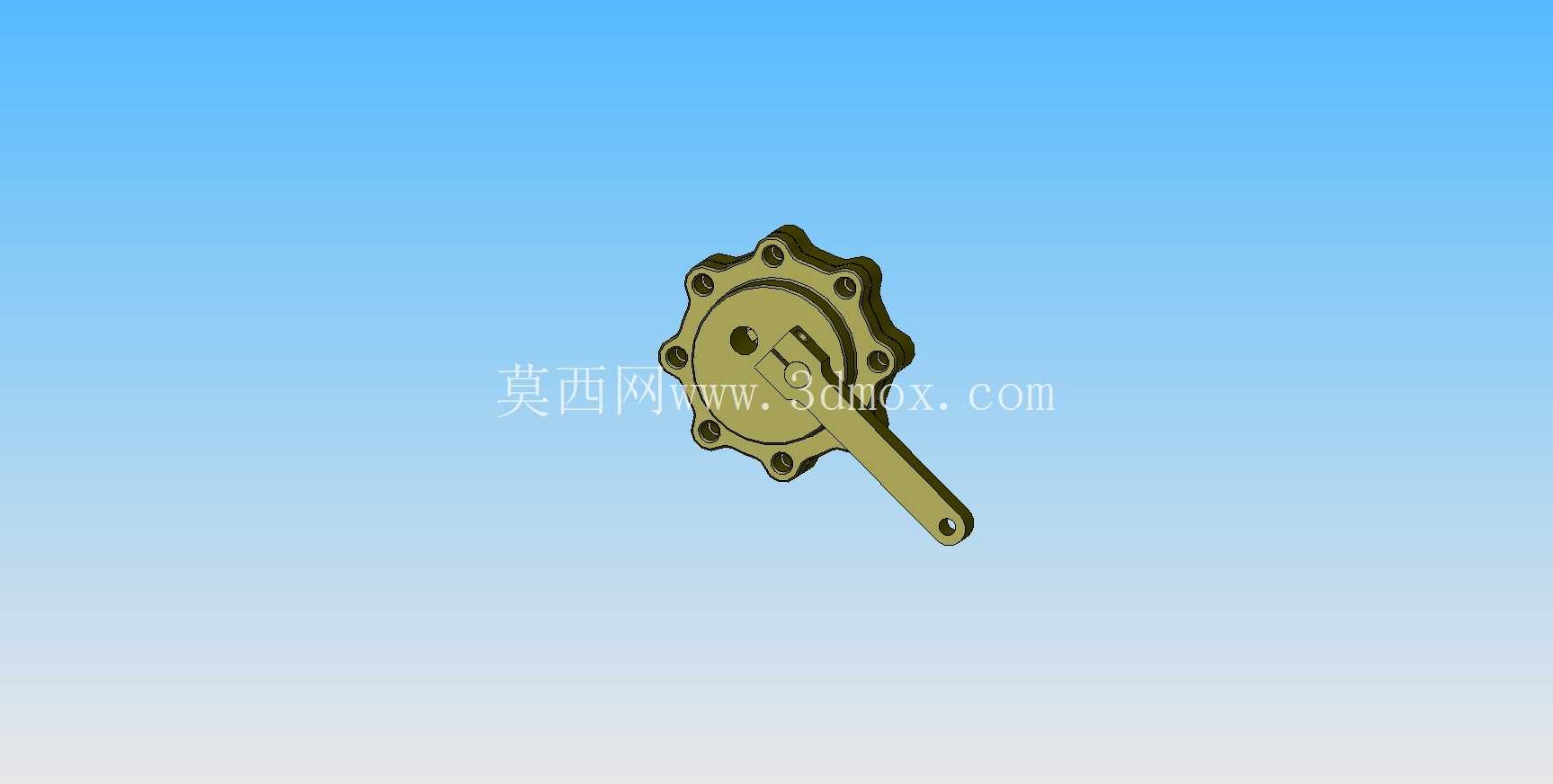

结构设计上，阀体采用多棱面的轮式操作端造型，和实车排污阀的手动操作轮结构对应，操作端的棱边做了0.2mm的倒角处理，既还原金属铸件的棱角质感，也避免模型组装过程中锐边划伤操作人员。阀杆部分长度18mm，和阀体采用同轴度0.02mm的间隙配合设计，保证阀杆转动操作时无卡滞，阀杆端部的密封面做了锥面结构设计，和阀座的锥面配合可以实现管路的可靠密封，在模型蒸汽系统0.2MPa的工作压力下不会出现漏汽问题。

外形设计层面，阀体表面的铸造纹理做了简化处理，既保留铸钢件的细微质感，又不会因为纹理过深导致后期喷漆时积漆影响细节表现。阀杆的伸出端做了扁位结构，方便后期加装操作手柄或者联动机构，实现和车架其他操作部件的联动。安装法兰的厚度控制在1.5mm，法兰和阀体的过渡处做了R0.8mm的铸造圆角，还原实车铸件的过渡特征，避免直角结构带来的塑料感或者生硬感。

从建模逻辑来看，整个零件先以阀体的中心轴线为基准建立主特征，先拉伸切除出阀体内的流道孔，流道直径3mm，完全匹配1/8比例模型常用的硅胶管路通径，管路插接深度预留4mm，保证管路连接后不会轻易脱落。之后再阵列生成操作端的多棱面特征，最后添加安装法兰、螺孔、圆角等细节特征，整个建模过程完全遵循机械加工的工艺逻辑，所有特征都可以通过铸造或者精密机加工实现，不存在无法落地的悬空特征或者壁厚突变问题，阀体最薄处壁厚1mm，完全满足金属铸造或者树脂3D打印的工艺要求，不会出现打印变形或者铸造浇不足的问题。

实际组装测试中，这个排污阀安装在锅炉底部后，操作端的位置刚好处于车架侧梁的外侧，不需要额外开孔就可以从车外直接操作排污，和实车的操作位置完全一致，不会破坏车架的整体外观。阀件的重量控制在3g左右，不会给底部走行部带来额外的负重，影响机车的牵引性能。和其他比例的排污阀模型相比，这款零件的细节还原度更高，安装尺寸的公差控制在±0.05mm以内，和市面上主流的1/8比例蒸汽机车配件通用，不需要额外打磨修改就可以直接组装使用。
