1比8比例仿真模型列车视镜结构设计

　　在比例仿真模型的开发体系中，1/8大比例列车模型的视镜部件，是兼顾外观还原度与结构可装配性的典型小型功能件，这类部件的设计逻辑完全区别于工业级量产视镜，需要在严格遵循比例缩放规则的前提下，平衡细节还原、安装适配、活动结构可靠性三方面的工程需求。从实际应用场景来看，这类视镜主要搭载于大比例静态展示或可动态运行的蒸汽机车模型上，承担还原真车走行部旁侧视镜外观形态、辅助模型玩家观察走行部联动状态的作用，部分带动态走行结构的模型中，视镜的安装基座还需要避让车轴转动空间、连杆联动轨迹，避免模型运行过程中出现运动干涉。

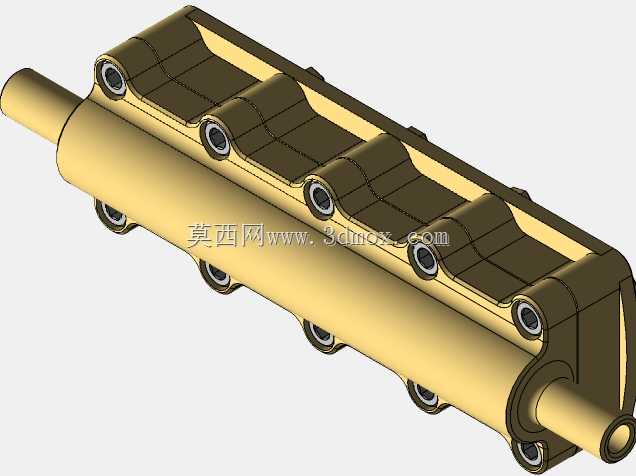

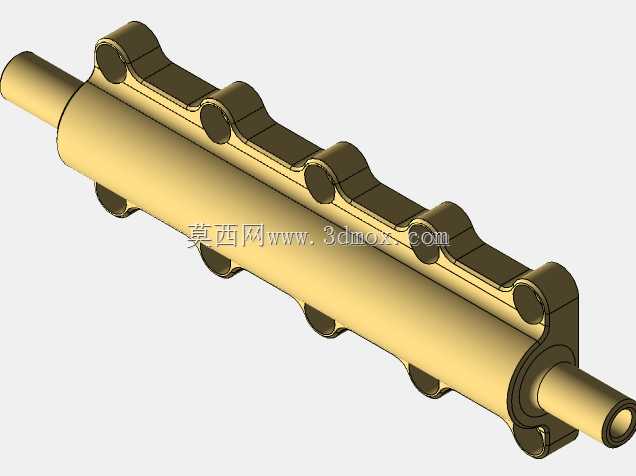

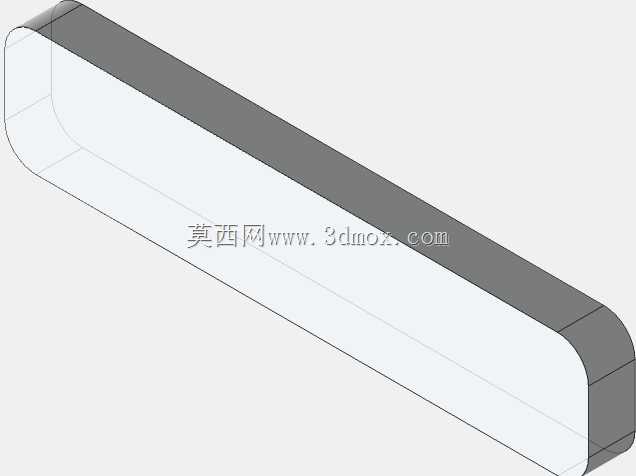

　　从产品功能特性来看，该视镜采用分体式组合结构，主体长筒状基座为一体化成型的主承载结构，沿轴向均匀分布的四组安装座对应真车视镜的观察窗固定点位，每个安装座上预留的沉孔用于固定透明视窗片与密封压条，缩放后的沉孔深度控制在0.8mm，既能够保证视窗片安装后不会突出基座表面破坏外观一致性，也能避免孔深过大导致基座壁厚不足出现结构强度问题。主体两端伸出的轴颈结构为安装定位轴，轴径按照1/8比例缩放后为4mm，与车架上的安装孔采用间隙配合，配合公差控制在H7/g6级别，既能够保证视镜整体可以顺利装入车架安装位，也不会出现装配后松旷晃动的问题。

　　设计思路上，首先对真车蒸汽机车视镜的点云数据进行比例缩放，第一步先剔除真车上用于焊接固定的工艺凸台、走线孔等在模型场景下无实际作用的结构，避免多余结构增加建模复杂度与后续加工难度；其次对长筒主体的壁厚进行等比例校核，真车视镜的壁厚为8mm，按照1/8比例缩放后理论壁厚为1mm，考虑到3D打印或者树脂浇铸加工的工艺下限，将非安装面的壁厚调整为1.2mm，安装座位置的壁厚局部加厚到1.8mm，保证安装孔攻丝或者压入铜套的时候不会出现壁裂问题。视镜表面的防滑压纹结构，没有完全照搬真车的细密纹路，而是将纹路间距从真车的2mm缩放后调整为0.5mm，既保留了真车的纹理质感，也避免纹路过密导致加工时出现糊边、断纹的问题。

　　外形尺寸与安装边界方面，该视镜整体长度为72mm，主体筒身直径为12mm，安装座突出筒身表面的高度为3.5mm，两端定位轴的伸出长度分别为6mm和8mm，其中较长一侧的轴颈上预留有1mm宽的卡槽，用于安装E型卡簧实现轴向定位，防止模型运行过程中视镜从安装孔中脱出。安装时需要注意，视镜主体与车架安装面之间需要预留0.3mm的装配间隙，避免车架焊接或者粘接时的溢胶粘住视镜主体，导致后续维护拆卸困难；四个视窗安装座的同轴度公差控制在0.1mm以内，保证视窗片安装后处于同一平面，不会出现高低错落的违和感。

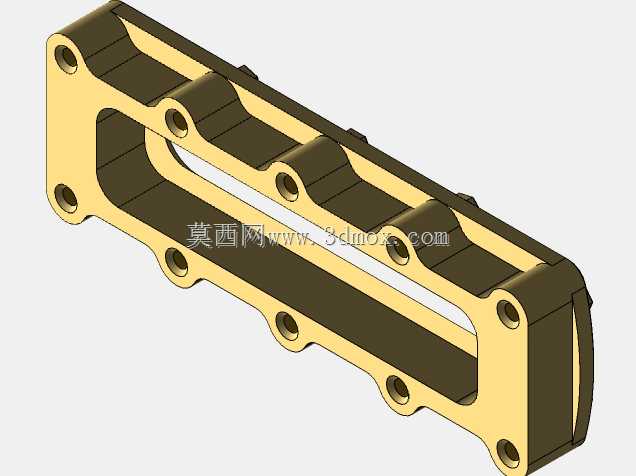

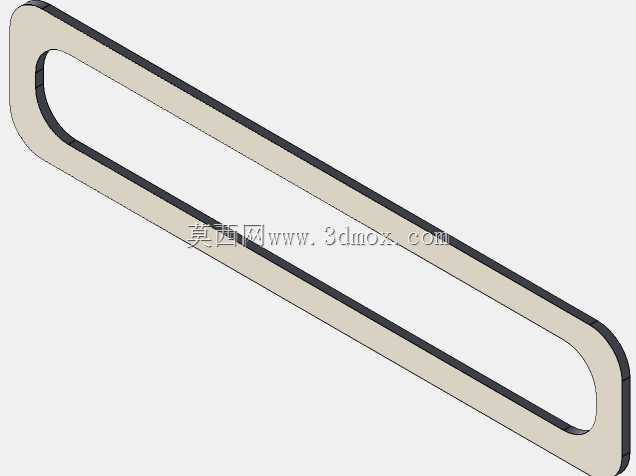

　　从结构合理性角度来看，该视镜的分体设计将视窗压条设计为独立可拆卸结构，玩家后续更换不同透明度的视窗片、或者做旧化处理时，可以直接拆下压条操作，不需要破坏主体结构；筒身内部设计为中空结构，一方面可以减少模型整体重量，降低走行部的负载，另一方面中空的腔体可以容纳微型LED灯珠，为有灯光改装需求的玩家预留走线空间，灯线可以从较长一侧的轴颈中心孔引出，完全隐藏在车架内部，不会破坏模型的外观完整性。针对动态运行模型的使用场景，视镜所有棱角位置都做了0.2mm的圆角处理，避免模型运行过程中磕碰导致棱角崩缺，同时圆角处理也更贴近真车铸件的圆角特征，提升模型的仿真度。
