ESP8266控制三路继电器智能WiFi开关

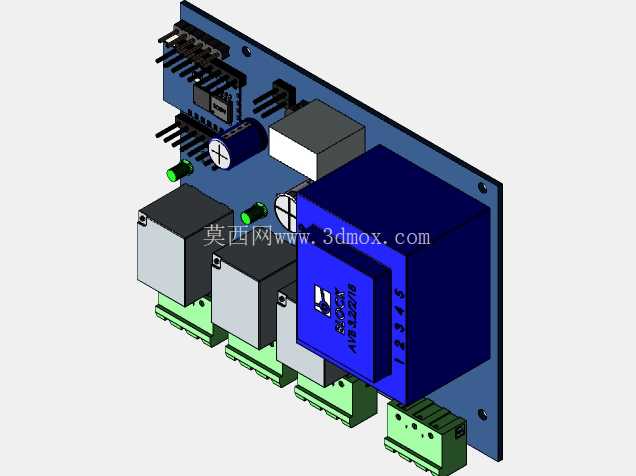

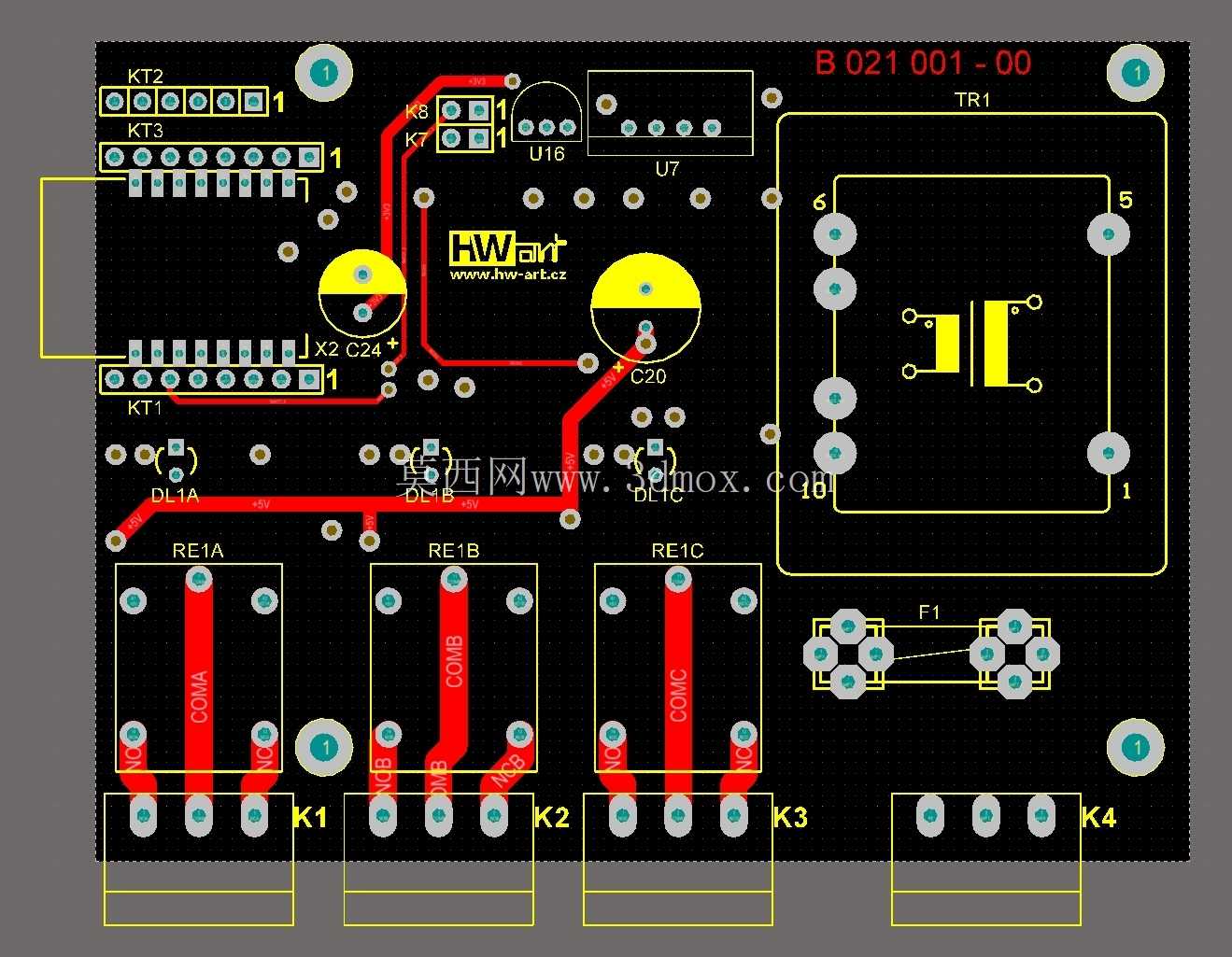

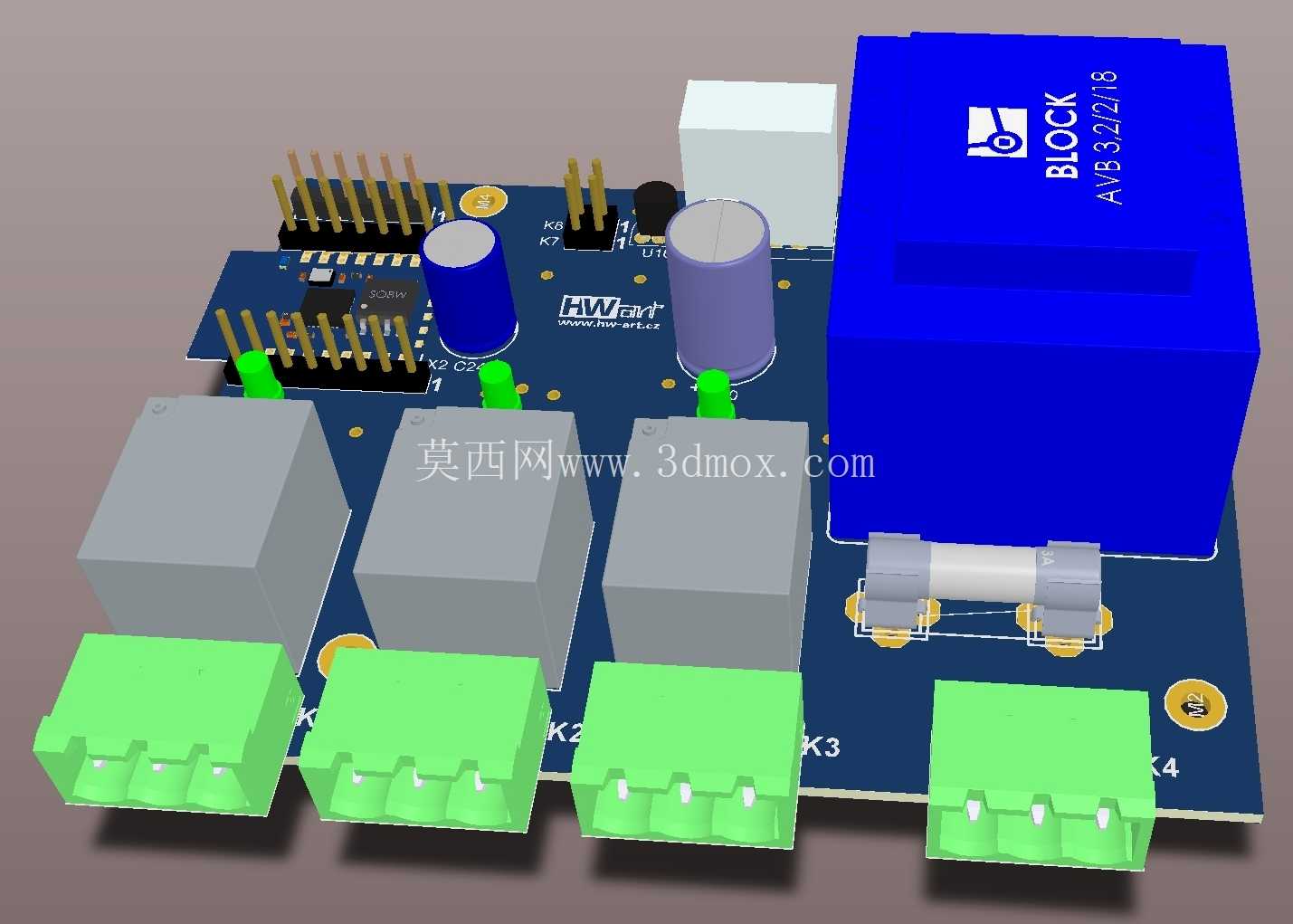

　　这款基于ESP8266方案设计的三路继电器WiFi开关，主要面向民用智能家居改造、小型工业设备近远程联控场景开发，可直接嵌入现有照明回路、小型动力设备供电回路中，无需大幅改动原有布线结构即可实现本地按键与远程WiFi双模式控制。从结构布局来看，整块控制板采用单面板布局规划，核心控制模块与强电驱动区域做了清晰的物理分隔，板载的三个继电器沿板边一字排开，每个继电器对应一组独立的输出接线端子，端子采用插拔式绿色接线座设计，接线时无需焊接，直接将剥好的线芯插入端子拧紧螺丝即可完成接线，后期维护更换也可直接拔插端子，大幅降低现场施工的操作难度。

　　核心控制区域以ESP8266模块为核心，周边配套布置了电源滤波电容、状态指示排针、程序下载接口，板载的电解电容容值匹配继电器吸合瞬间的峰值电流需求，可避免多继电器同时吸合时造成的主控模块电压跌落，减少控制失灵的概率。从安装边界来看，整块控制板的固定孔位沿板的四个对角布置，孔位间距匹配常规86型暗盒的安装尺寸，既可以直接装入标准86接线盒内替换原有传统墙壁开关，也可以通过M3螺丝固定在设备电控箱的DIN导轨安装板上，板上最高的元件为蓝色继电器模块，整体凸起高度不超过35mm，装入常规电控箱或者开关面板后不会出现顶盖的问题。

　　在功能设计上，三个继电器均支持独立控制，每路继电器的触点容量可满足常规10A以内阻性负载的通断需求，可分别控制不同回路的灯具、小功率风机、电磁阀等设备，ESP8266模块支持标准WiFi协议接入，可直接连接家庭或者厂区的现有WiFi网络，无需额外布置专用通讯线，配合对应的控制逻辑即可实现手机端远程控制、定时开关、联动触发等功能。设计过程中充分考虑了强电弱电的安全间距，高压走线与低压控制走线之间预留了足够的爬电距离，继电器与主控板之间的走线做了加粗处理，可承载长期工作的额定电流，板边预留的排针接口既可以作为程序烧录接口，也可以外接物理按键，实现本地手动控制，避免WiFi断网时设备无法操作的问题。

　　从实际应用角度出发，这款开关模块既可以用于家庭场景下的灯光、插座智能改造，也可以用于小型自动化设备里的辅助回路控制，比如设备散热风扇的远程启停、车间照明的分区控制、小型灌溉系统的电磁阀控制等场景，整体结构紧凑，元件布局规整，没有冗余的结构设计，所有元件均选用常规通用型号，后期维修替换元件的采购成本较低，板上的每个接线端子旁都预留了丝印标识，施工时可对照丝印快速完成接线，减少接错线的概率。在结构建模过程中，所有元件的尺寸均按照实际物料的实测尺寸绘制，继电器的外形、接线端子的插拔空间、电容的安装高度都做了1:1还原，可直接用于外壳设计的干涉检查，也可以直接导入到整体电控系统的装配模型中，验证安装空间是否满足需求，避免实际生产组装时出现元件干涉、安装孔位错位的问题。
