高保真RIAA唱机音频放大电路结构设计

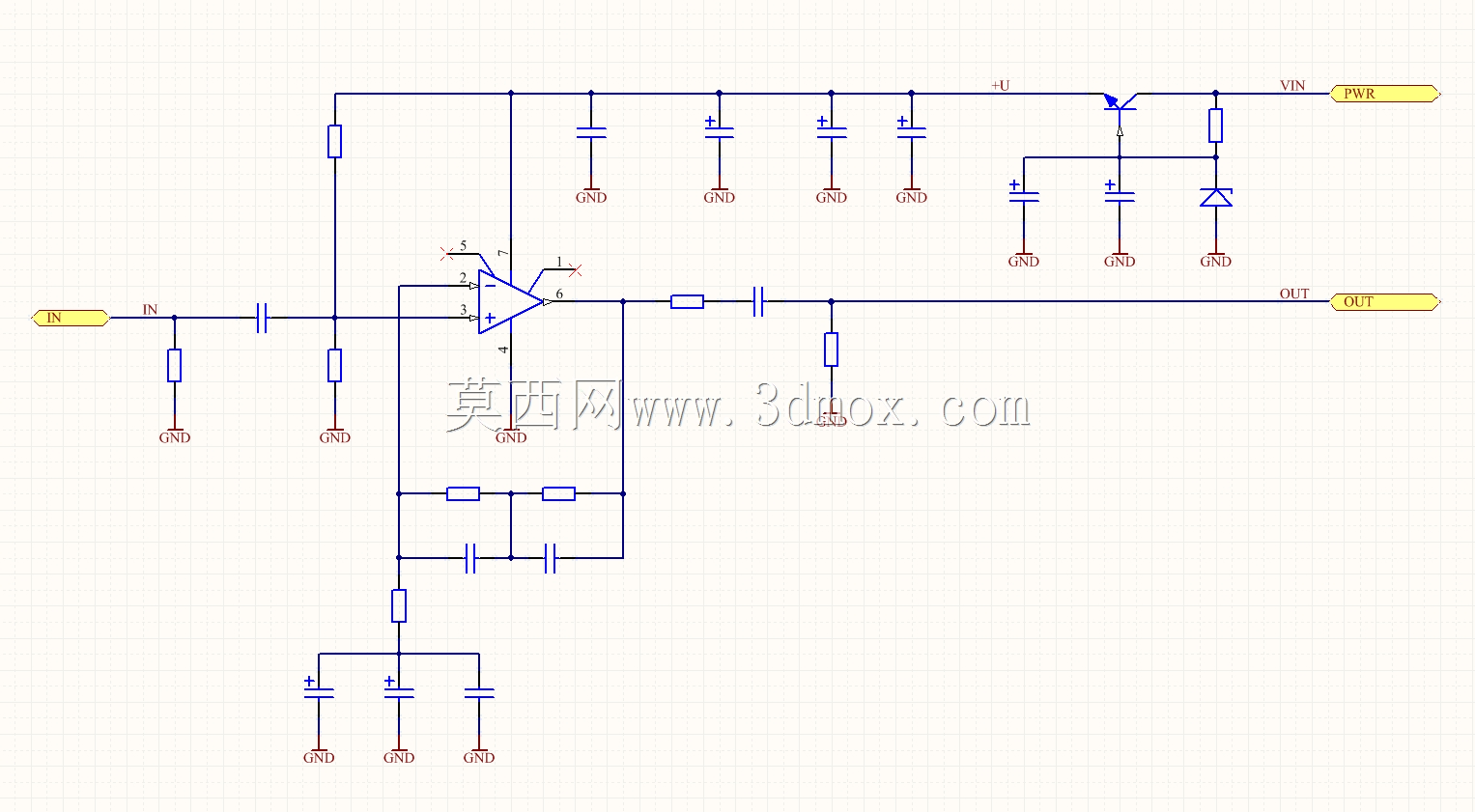

　　从电路功能架构来看，整个放大单元采用两级有源放大加无源RC均衡网络的经典架构，输入级选用低噪声双极型运算放大器做前置缓冲，输入阻抗严格匹配唱头要求的47kΩ并联100pF标准负载，避免唱头频响出现偏移；中间级嵌入符合RIAA标准的频率校正网络，分别对应500Hz以下频段的低频提升、2122Hz以上频段的高频衰减，还原黑胶唱片录制时的预加重曲线，抵消唱片制作过程中的频率均衡处理，输出平直的音频频响曲线；输出级设置缓冲隔离电路，输出阻抗控制在100Ω以内，可直接驱动后级前级放大设备或线路输入端口，不会因负载阻抗波动影响频响表现。在黑胶唱机音频链路搭建场景中，RIAA均衡放大器是衔接动磁/动圈唱头与后级功率放大设备的核心功能单元，其电路结构与物理布局的合理性直接决定黑胶重放系统的频响准确性、信噪比表现与声道分离度指标。本次设计的RIAA放大结构，完全遵循RIAA标准等化曲线要求，针对唱头输出的毫伏级弱信号特性做了全链路的抗干扰布局优化，可适配市面上绝大多数民用级动磁唱头的输入匹配需求。

　　在物理结构设计层面，整个放大单元采用双层PCB布局，信号走向严格遵循输入到输出的单向路径，避免信号环路交叉引发的自激振荡；电源输入端口设置π型LC滤波网络，滤除供电线路中的纹波与高频干扰，模拟信号地与电源地采用单点接地方式，减少地环路引入的工频噪声；板载元件布局上，输入耦合电容、反馈网络电阻电容均紧贴运算放大器引脚布置，缩短高频信号走线长度，减少信号衰减与外界电磁干扰拾取；电路板预留标准安装孔位，可适配通用金属屏蔽外壳的安装尺寸，外壳安装后可进一步隔绝外界空间电磁辐射对弱信号回路的干扰，提升弱信号放大过程中的信噪比表现。

　　从安装边界尺寸来看，整个放大电路板的长宽尺寸控制在120mm×80mm范围内，板上最高元件高度不超过25mm，可轻松嵌入绝大多数唱机内部的预留安装空间，也可搭配独立金属外壳作为独立唱头放大器使用；板上接口采用标准RCA同轴接口布局，输入接口位于电路板一侧对应唱机内部唱头输出线的走线位置，输出接口位于另一侧对应后级设备的连接方向，电源接口采用标准直流插座，适配9-15V直流供电范围，可兼容常见的线性电源与低噪声开关电源供电。

　　在实际使用场景中，该放大结构可直接替换老式黑胶唱机内置的故障唱放板，也可作为独立唱放单元搭配无内置唱放的功放设备使用，电路参数预留了一定的调整空间，使用者可根据实际使用的唱头输出灵敏度，调整反馈回路的电阻值来匹配合适的放大增益，针对动圈唱头的低输出特性，也可通过更换输入级运算放大器为更低噪声的型号、调整增益电阻参数来适配使用需求。结构建模过程中，所有元件均按照实际量产元件的物理尺寸做1:1还原，包括电阻电容的实际封装尺寸、运算放大器的引脚间距、接口的安装定位尺寸，建模完成后可直接导出为PCB设计的结构参考文件，也可用于外壳结构设计的装配干涉校验，确保实际生产装配过程中元件不会与外壳、安装固定件出现位置冲突；板上走线的宽度与间距均按照模拟音频电路的设计规范做了对应建模体现，高压区域与弱信号区域的安全间距符合安规要求，避免高压信号串入弱信号回路引发噪声或器件损坏。
