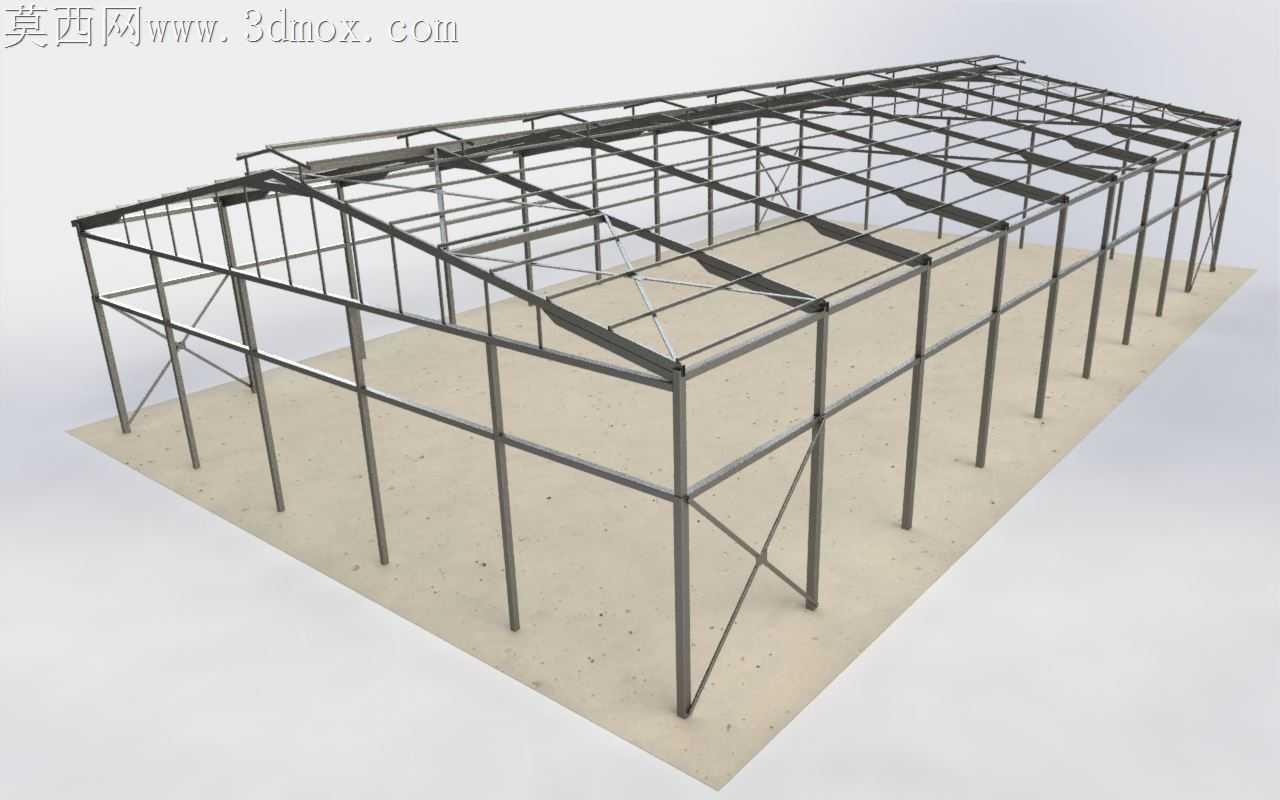

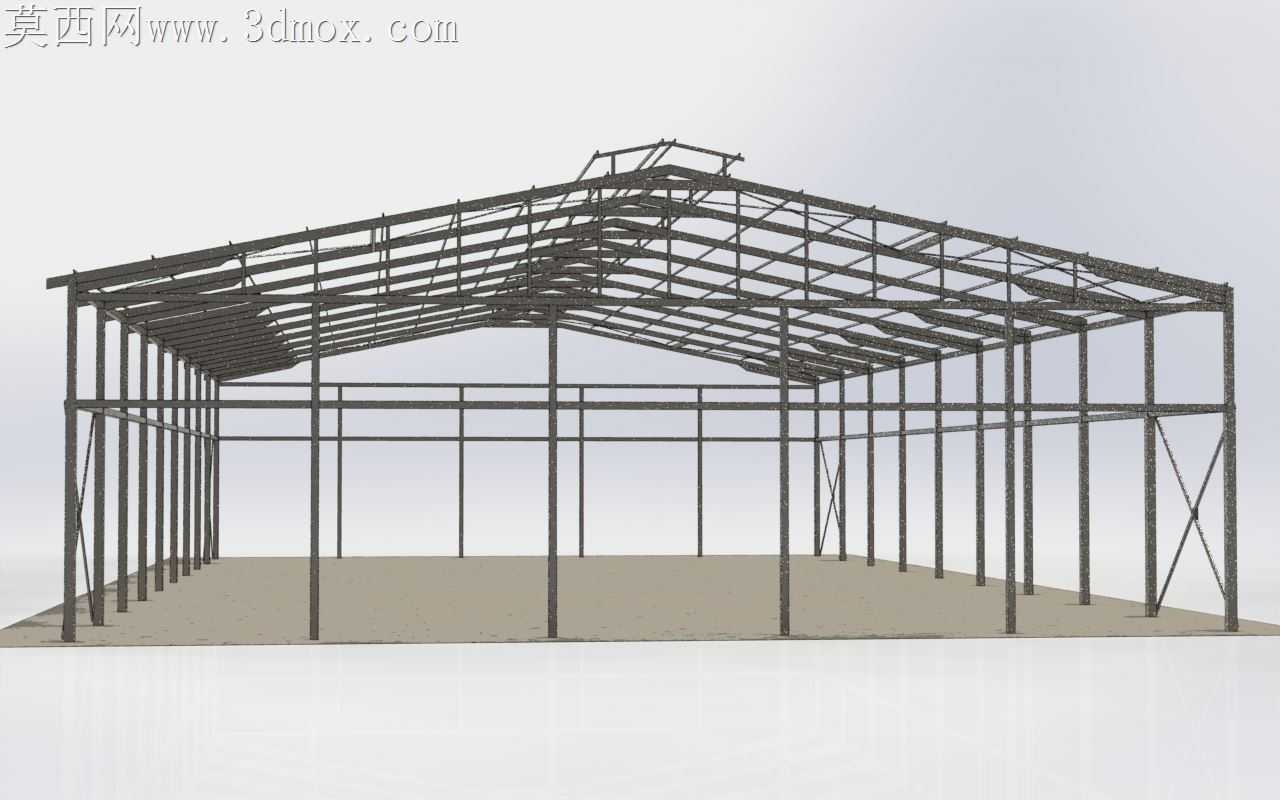

大跨度轻钢结构工业仓库框架设计

大跨度工业仓库的钢构框架落地，最先要啃下的是现场安装的公差适配硬骨头——单根立柱长度动辄数米，工厂预制时的焊接变形、运输途中的杆件微弯，到了现场如果没有预留调整余量，整排立柱的柱顶标高差会直接拖垮后续屋架的安装精度。这套框架在立柱与基础连接的柱脚位置，特意留出了20mm的二次灌浆调节区间，不用强行靠切割立柱来找平，现场施工时能靠垫铁快速校准垂直度，避免强行施焊带来的附加应力集中。

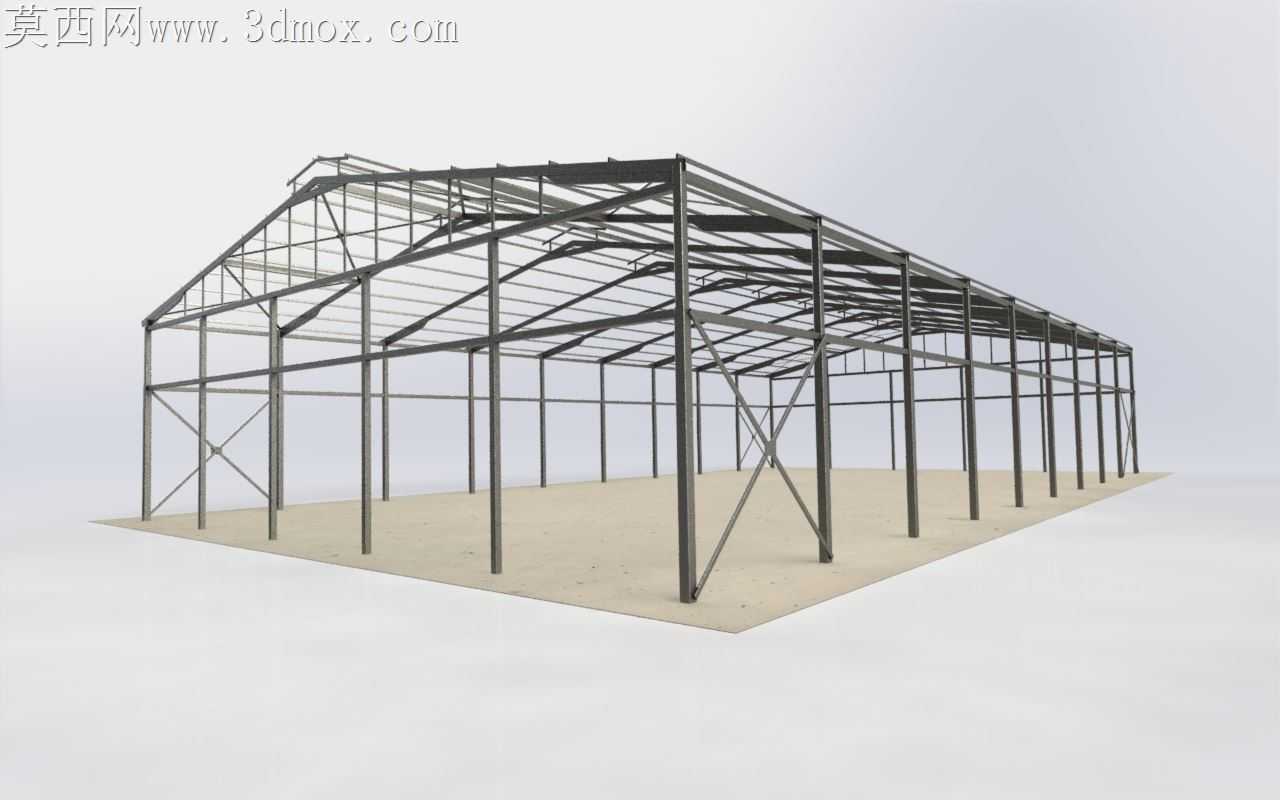

柱间交叉支撑的布置没有照搬满铺的保守设计，而是沿着仓库纵向每三跨设置一组，斜杆两端采用铰接节点，既抵消了纵向水平荷载下的框架侧移，又不会因为刚接约束过强，在温度变化时把热胀冷缩的应力锁死在杆件内部。要知道大跨度钢构在昼夜温差大的厂区，单根纵向钢梁的伸缩量能到毫米级，节点如果全焊死，不出两年焊缝位置就会被拉裂出细微缝隙，雨天渗水、风天异响都是常有的隐患。

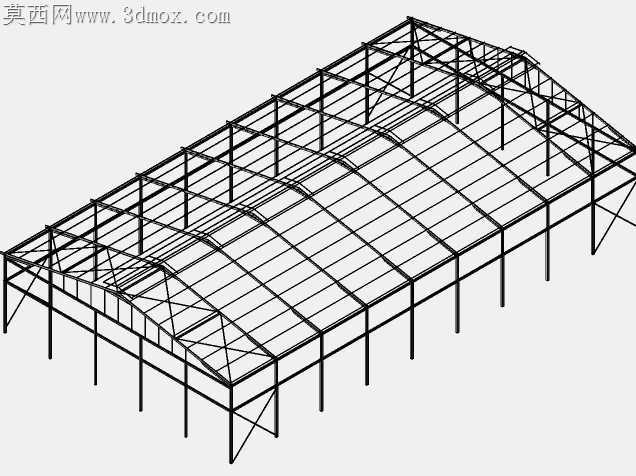

屋架部分的杆件排布特意做了截面分级，跨中弯矩最大的位置用了更厚的矩形截面钢梁，靠近支座的位置则适当减小截面尺寸，不是为了省那点钢材，而是让整个屋架的自重荷载传递更均匀，不会出现支座位置应力突变压弯柱顶的情况。檩条与屋架的连接孔开成长圆孔，顺着屋架坡度方向留足窜动间隙，屋面板安装时能顺着坡度微调位置，不用硬撬杆件导致孔位变形。

人在现场走一圈能发现，所有杆件的焊缝位置都避开了应力集中的节点核心区，加劲肋的设置也没有贴在立柱翼缘的边缘，而是向内收了5mm，避免焊接时的热影响区直接叠加上立柱的受力截面。很多新手做钢构框架总想着把杆件焊得越牢越好，却忽略了不同位置的受力特性，该释放位移的位置锁死，该加强的位置缺件，最后装起来看着规整，实际用起来隐患一堆。这套框架的每一处节点取舍，都是对着现场安装的容错空间、长期使用的形变余量来做的，没有花里胡哨的造型，每根杆件的存在都对应着实际工况里的真实需求。
