挑放执行端凸轮联动送料机构

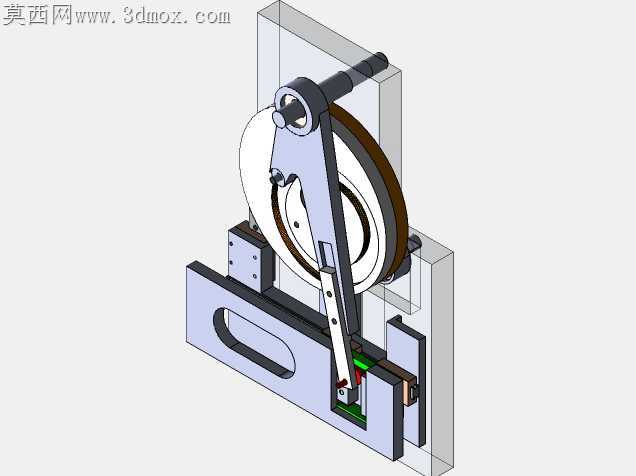

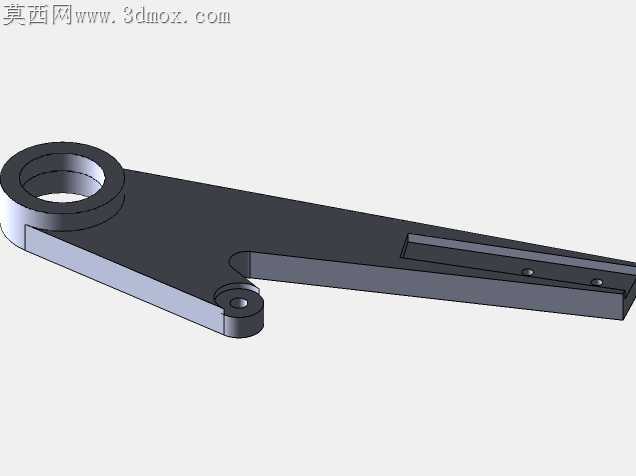

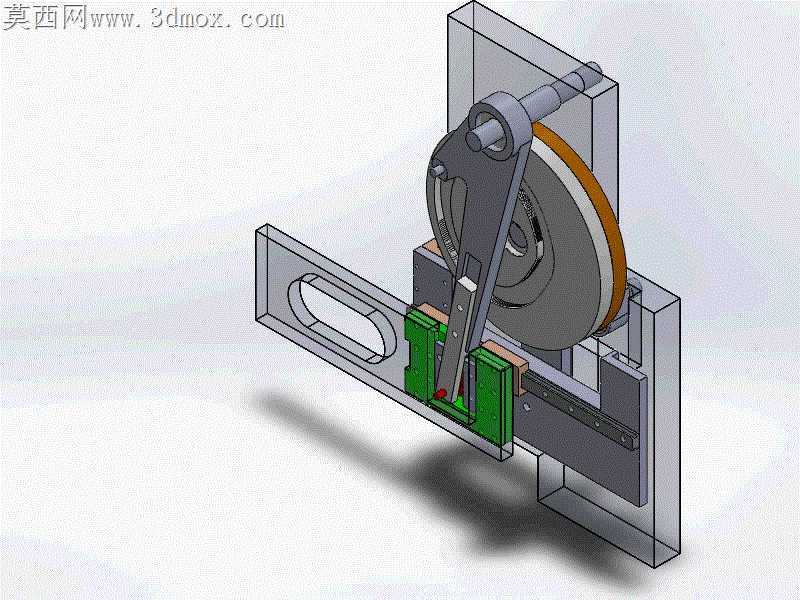

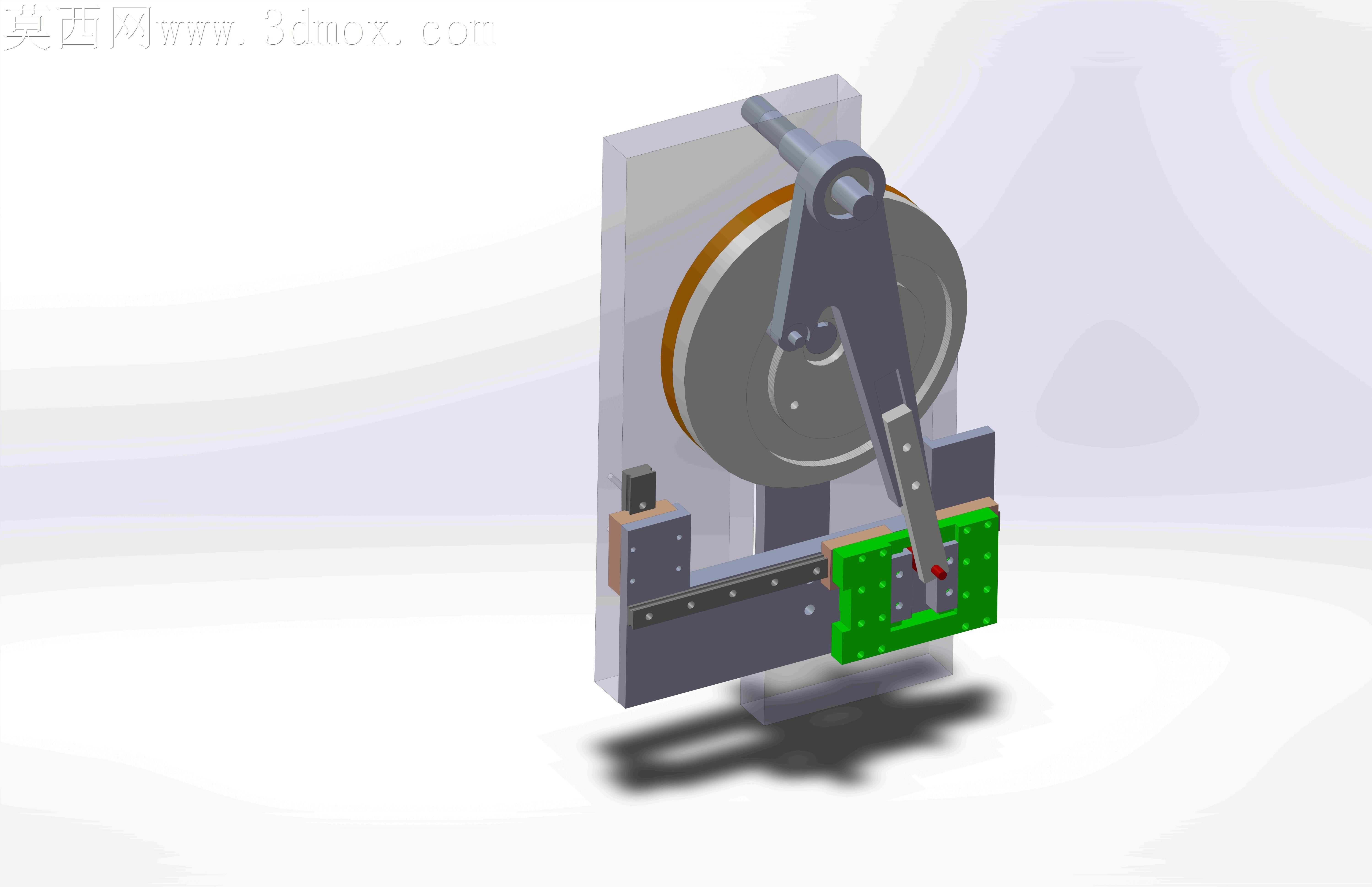

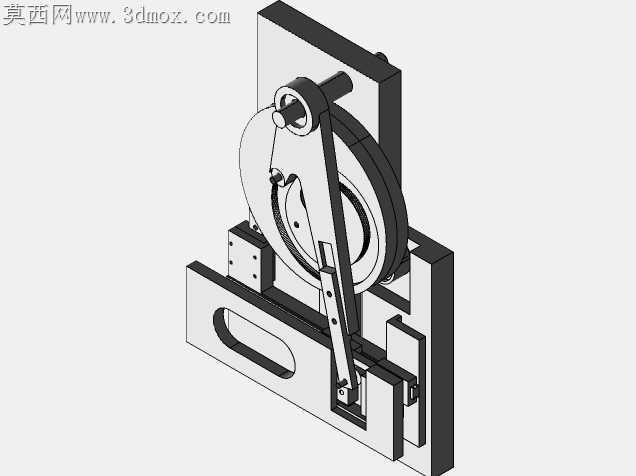

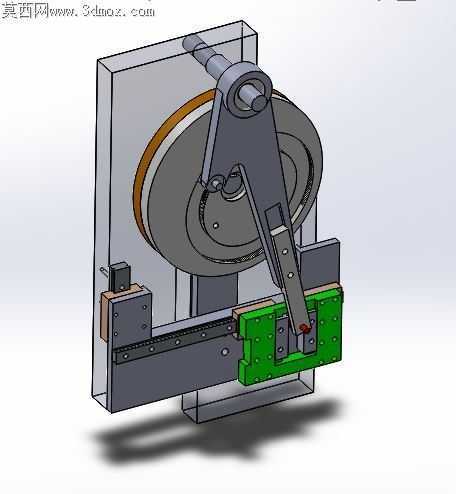

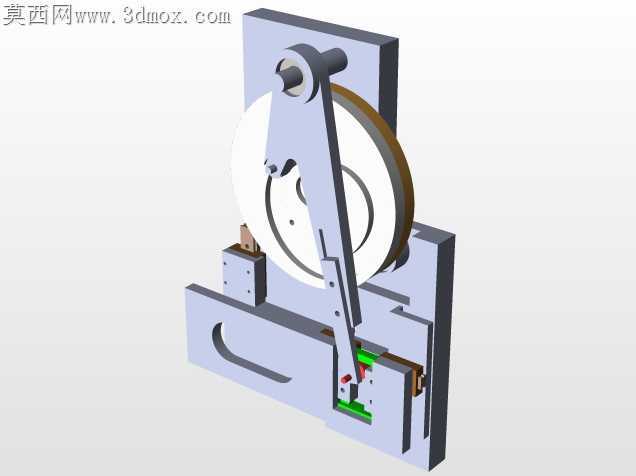

车间里常见的挑放工位故障，七成以上来自凸轮与摆臂的配合间隙失控——要么高速运转时摆臂震颤挑料不准，要么回程卡滞蹭伤工件表面，这套挑放凸轮联动结构从加工适配的角度，把这些现场踩过的坑都揉进了细节设计里。凸轮轮廓的过渡段没有追求理论上的完美等速曲线，特意在挑料升程的末端留了0.12毫米的微缓冲弧，铣削加工时不用刻意追求镜面级的轮廓精度，普通三轴铣床走刀后留0.05毫米余量手工精修就能达标，不会因为加工时的刀具让刀误差，导致摆臂到工位时出现硬冲击。摆臂与凸轮接触的端头镶嵌了硬质合金镶块，不用整根摆臂做淬火处理，普通45号钢做基体就能满足强度要求，加工时镶块的安装槽公差控制在H7级别，压入后不用额外焊接固定，后期磨损了只需要敲出更换镶块，不用整根摆臂报废。底部的滑动导轨采用了分体式压块设计，没有做成一体的L型导轨槽，铣削加工时不用定制成型铣刀，普通立铣刀分两次走刀就能加工出安装基准面，压块与滑台的接触面预留了0.03毫米的调整间隙，装配时可以通过塞尺调整滑台的预紧力，不会因为加工时的平面度误差导致滑台卡滞。凸轮与转轴的连接采用了平键加顶丝的双重固定，键槽的位置特意偏离凸轮重心1.2毫米，装配时不用做额外的动平衡测试，转速在120转每分钟以内不会出现明显的径向跳动，转轴两端的轴承座采用了腰型孔安装，张紧同步带时不用挪动电机位置，松掉轴承座固定螺栓就能调整中心距，现场调试能省一半的校准时间。绿色的工件定位块没有和滑台做成一体，通过内六角螺丝固定在滑台台面上，加工不同尺寸的工件时只需要更换对应型面的定位块，不用重新加工整个滑台，定位块的安装孔做了沉头处理，螺丝锁紧后不会突出定位面刮伤工件表面。整套结构的所有棱角都做了C1倒角处理，没有尖锐的毛刺边，装配时不会划伤操作人员的手套，也不会在运转时勾住车间里的线缆或者无尘布。
