Flexbot多旋翼飞行器蜂窝结构机架

这款多旋翼飞行器机架采用蜂窝式镂空主承载结构设计，核心围绕小型消费级航拍飞行器的轻量化与抗损需求开发，适配室内近距飞行、青少年科创实践、入门级航拍练习等多个应用场景，可直接作为微型四轴飞行器的核心承载基体完成整机装配。

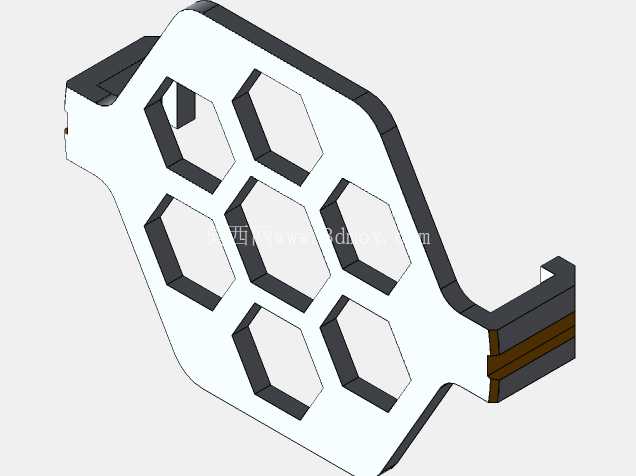

从结构功能层面看，机架中部的六边形蜂窝镂空并非单纯的造型设计，每一处镂空的筋条走向都经过受力路径优化，在削减整体自重的同时保留足够的抗扭、抗弯折刚度——日常飞行中常见的1.5米高度跌落冲击，可通过筋条的微形变吸收大部分能量，避免主承载板出现脆性断裂。机架两端的卡扣式安装位分别对应飞控主板与动力组件的固定需求：前端卡扣预留了电机座顶部的走线空间，无需额外设计走线槽即可完成电调与电机的线路排布，装配时可直接将电机座卡入定位槽，通过侧边的限位凸台完成周向固定，省去额外螺丝锁紧的工序，降低整机装配的零件数量。

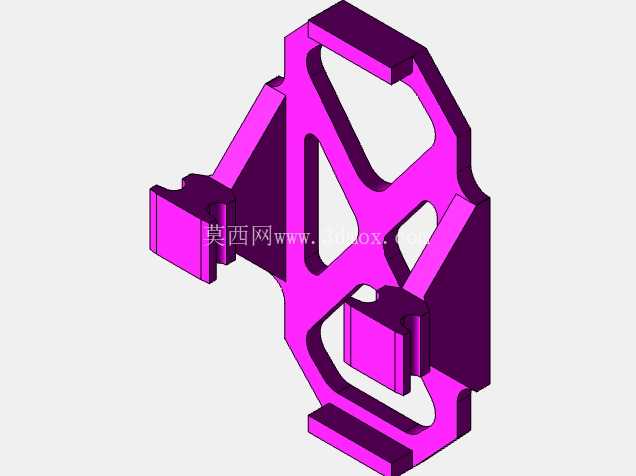

电池仓的结构设计是这款机架的核心优化点，区别于初代产品易脱落的插拔式结构，本次采用旋转锁合的仓盖设计：仓体侧边设置限位滑槽，装入电池后旋转仓盖即可卡入锁止位，无需额外卡扣或绑带固定，即使飞行中出现剧烈机动动作或跌落触地，电池也不会从仓体脱出。电池仓本身同时承担机架尾部的起落支撑功能，仓体底部做了加厚耐磨处理，降落时可直接接触地面承担冲击，无需额外加装外置起落架，进一步压缩整机的自重与外形尺寸。

从安装边界来看，机架整体采用一体化成型设计，所有安装位的公差控制在0.2mm以内，适配标准20mm间距的微型飞控安装孔位，电机座位置可适配8mm直径的微型有刷/无刷电机，电池仓内部尺寸适配常规2S微型锂电池，安装时无需对机架进行二次打磨或裁切，所有外设均可直接对位安装。机架表面的蜂窝镂空同时兼顾散热需求，飞行过程中气流可直接穿过镂空区域带走飞控与电调工作产生的热量，避免密闭结构导致的热量堆积，提升长时间飞行的电路稳定性。

设计过程中针对跌落失效场景做了多轮迭代：最初的实心板结构虽然刚度足够，但自重超标导致飞行续航时间缩短30%，后续尝试的方形镂空结构在边角位置易出现应力集中，跌落时裂纹会从镂空边角处快速扩展导致机架断裂，最终选用的六边形蜂窝结构可将冲击应力均匀分散到每一条筋条上，相同自重下的抗冲击性能较方形镂空提升40%以上。机架侧边的走线槽采用隐藏式设计，所有线路均可嵌入筋条侧边的凹槽内，避免飞行中线路外露被螺旋桨打到，同时减少外露线路带来的风阻，提升飞行姿态的稳定性。

针对3D打印的成型特性做了专门的结构优化：所有筋条的厚度统一设置为1.5mm，避免打印过程中出现壁厚不均导致的翘曲变形，所有转角位置均做了R0.8mm的圆角处理，既减少打印过程中的支撑用量，也能消除转角位置的应力集中点，打印完成后去除支撑即可直接使用，无需额外的后处理工序。机架尾部的电池仓位置做了分层结构设计，外层为耐磨的刚性结构层，内层设置薄型缓冲筋条，装入电池后可通过筋条的微形变夹紧电池，抵消飞行过程中的振动传递，避免电池在仓内晃动导致的飞行重心偏移。

实际使用场景中，这款机架可适配室内穿越练习、青少年科创教学、微型航拍平台搭建等多种需求，整机装配完成后轴距控制在120mm以内，可在狭小的室内空间完成稳定飞行，蜂窝结构的视觉识别度较高，也可作为外观定制的基础框架，通过更换不同颜色的打印材料实现个性化外观效果。机架的所有安装位均做了防呆设计，装配时无需对照图纸即可快速完成所有零件的对位，降低入门用户的装配门槛，同时结构上预留了微型摄像头的安装位置，可直接加装迷你摄像头实现第一视角飞行功能。
