四旋翼飞行套件改装轮式移动小车结构

　　该结构围绕小型多旋翼飞行控制套件的地面化使用展开，把原本用于空中姿态控制的四电机驱动布局重新组织为四轮移动平台。整机保留飞控板、电池、动力电机和支架体系的核心连接关系，拆除螺旋桨后在每个动力输出端布置轮组，并通过齿轮啮合把电机高速输出转换为车轮所需的较低转速与较大牵引扭矩。它不是单纯把轮子固定在机架上，而是在原有轻量化框架上重新考虑载荷传递、转向方式、轮距边界和电控安装位置，使飞行套件能够在平整地面完成直行、转弯和局部调试，适合作为小型移动机器人、教学实验平台以及开源硬件二次开发的机械参考。

　　从实际用途看，这类结构主要服务于室内验证、传感器搭载试验、控制算法调试和创客项目开发。飞行状态下，四个旋翼依靠转速差形成姿态与方向变化；地面化以后，四个车轮同样可以利用左右侧速度差实现差速转向。前进或后退时，同侧车轮按一致方向旋转；左转时左侧轮速降低或反转、右侧轮速保持驱动，右转则相反。该方式不需要传统转向拉杆和转向节，结构紧凑，控制逻辑也能与多旋翼电机调速思路衔接。对于需要快速验证移动底盘运动学的项目，这种改装路径减少了重新选型电机、驱动器和控制板的工作量，也便于在飞行模式与地面模式之间切换机械末端执行件。

　　结构设计的重点集中在动力传递和底盘刚度两条线上。原飞行套件的电机通常面向螺旋桨高转速、低扭矩工况，直接驱动车轮会出现起步无力、轮端扭矩不足和速度过快的问题，因此在电机与车轮之间设置齿轮减速级。建模时需要明确小齿轮与大齿轮的中心距、齿宽、模数以及啮合间隙，齿轮座通过自攻螺钉或紧固件固定在底盘下方。齿轮座不能只考虑安装方便，还要承受电机反扭和地面接触带来的冲击；若支座过薄，齿轮在挤压或磕碰后容易错位，导致啮合噪声增大、传动效率下降甚至卡滞。轮轴位置也应与底盘框架的受力筋条对齐，使轮端冲击尽量传递到主体桁架，而不是集中在单薄的安装耳片上。

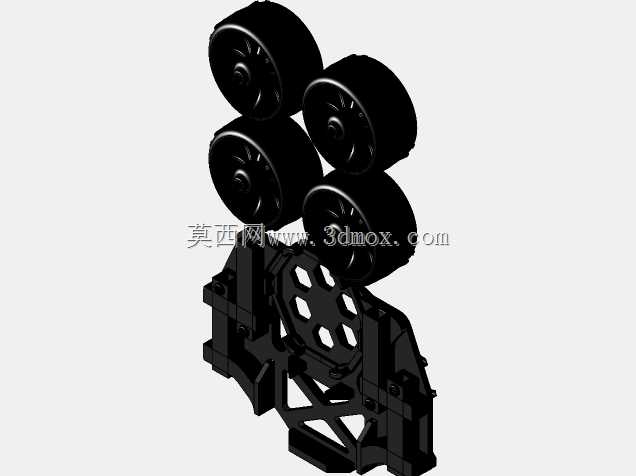

　　底盘外形延续了多旋翼机架常见的镂空桁架思路，中部预留控制板和电池安装区，四角向电机及轮组延伸。镂空腹板在减轻质量的同时保留多方向加强筋，适合打印件或小批量加工件的制造特点。车轮采用大直径、宽胎面的小型轮体，轮缘圆润，能够在桌面、木地板、短绒地毯等轻度不平整表面滚动。轮距和轴距的设定需要同时兼顾稳定性与通过性：轮距过窄会在差速转弯时侧倾明显，轴距过短则高速加减速时容易俯仰；而外形尺寸过大又会削弱原套件紧凑、易拆装的优势。合理的边界是让四个车轮略超出主控板和电池投影范围，使倾覆线外移，同时保证整车宽度仍能通过常见门洞、实验台通道和测试场地障碍间距。

　　安装边界上，电机轴线、齿轮轴线和车轮轴线应保持明确的平行或同轴关系。电机固定面与齿轮座定位面之间需要设置足够的支撑，避免螺钉锁紧后塑料件产生弯曲。电池宜布置在底盘几何中心附近并降低高度，使整车重心位于四轮支撑区域内；飞控板可保持原有安装孔位，但地面运行时振动频谱与空中螺旋桨激励不同，减震垫和固定柱的刚度需要重新评估。线缆从底盘下方或内侧走线，避免外露线材卷入齿轮和车轮；齿轮啮合区应预留拆装空间，便于在不拆整车轮子的情况下检查齿面磨损。车轮与底盘下缘之间要留出跳动间隙，防止经过小台阶或地毯纤维时轮胎摩擦底板。

　　在功能特性上，该平台体现的是模块化复用思想：飞控、电子调速器、电池和电机仍构成成熟动力链路，机械部分只替换末端执行器并增加减速轮组。设计者需要关注电机正反转逻辑，因为螺旋桨时代相邻电机转向相反，而地面车辆左右侧车轮在直行时的转向关系与旋翼布局不完全相同，需通过调参或调换线序改变输出方向。齿轮传动部分则承担减速增扭作用，其传动比不能盲目增大；过大的减速比会让车辆响应迟缓，过小则无法克服起步阻力。比较务实的做法是结合轮径、电机空载转速和期望地面速度反推传动比，再根据打印件齿轮强度校核齿宽和支座厚度。

　　该结构也暴露出轻量化改装平台常见的工程问题。齿轮支座若采用悬臂形式，受侧向挤压后容易弯曲；轮轴若缺少耐磨衬套，长时间运行会扩大孔位间隙；底盘没有悬架时，地面微小冲击会直接传到齿轮啮合点和电控板。后续优化可在齿轮座外侧增加三角筋，在轮轴孔内嵌入金属衬套，并在电池或主控板区域设置缓冲垫。若面向更复杂路面，还可把四轮固定轮架改为带微小摆角的独立摇臂，让轮胎在不平表面保持接触。整体来看，这份结构的价值不在于形成成熟商品车，而在于展示多旋翼动力系统向地面移动装置转换时的机械布局、差速控制接口、齿轮减速匹配和安装边界处理方法，为小型实验车辆与开源机器人项目提供可直接展开的三维设计基础。
