小型桌面式三轴平板绘图作业设备

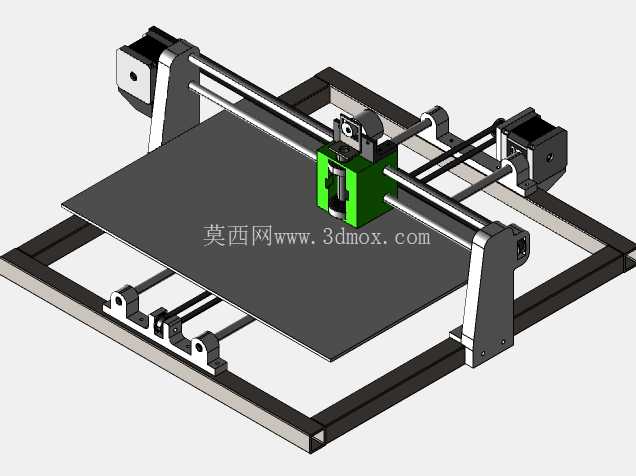

　　这款桌面式三轴绘图设备的整体框架采用矩形铝型材拼接搭建，底部支撑边框预留了标准T型槽安装位，可直接固定在常规木质或金属工作台面上，整机横向跨距控制在500mm以内，纵向进深不超过400mm，Z轴方向的抬笔行程预留20mm余量，完全适配A3幅面以内的平板介质放置需求，不会出现作业幅面超出工作台边界的干涉问题。从实际应用场景来看，这类设备常被用于小型工作室的快速手绘稿复刻、教学场景下的绘图原理演示、PCB线路板表层标记绘制、薄型板材的轮廓线预标记等场景，相比大型工业绘图设备，它不需要专门的设备安装地基，也无需配套的气源或高压供电回路，普通民用220V插座即可满足供电需求，放置在常规办公桌面上就能开展作业。

　　设备的X轴传动采用双光轴直线导轨搭配同步带传动结构，两根平行光轴分别布置在横梁的上下两侧，滑动座通过直线轴承与光轴配合，传动阻力小且重复定位精度可控制在0.1mm以内，能够满足常规绘图作业的线条精度要求；Y轴传动则布置在设备底部框架的两侧，同样采用光轴加同步带的传动形式，带动整个X轴横梁做前后方向的往复运动，两侧的传动轮通过同轴传动轴连接，保证两侧运动的同步性，避免横梁运动过程中出现卡滞或偏斜问题。Z轴方向的执行机构集成在X轴的滑动座上，采用小型丝杆传动搭配笔夹固定结构，可适配不同直径的绘图笔、标记笔甚至小型刻刀，抬笔和落笔的动作响应速度快，不会出现拖墨或者划线深浅不均的问题。

　　设计过程中，两侧的Y轴驱动电机采用后置式安装布局，电机输出轴直接与主动同步轮连接，省去了额外的传动转接结构，既压缩了整机的纵向尺寸，也减少了传动环节的间隙累积；X轴的驱动电机则安装在横梁的一端，同步带沿横梁长度方向布置，张紧结构集成在电机安装座上，后期维护时只需调整安装座的固定位置即可完成同步带张紧度调节，不需要拆解整个横梁结构。设备的四个支撑脚都预留了橡胶减震垫的安装位，作业过程中可以抵消传动部件运动带来的微小震动，避免绘图线条出现抖动毛刺；平板放置区域没有设置额外的压料结构，依靠介质自身的重力即可保持平整，针对较薄的纸张类介质，用户也可自行在边框位置加装简易压块，不会与运动部件产生干涉。从运动逻辑来看，三个轴的运动控制完全独立，X轴负责绘图头的左右横向移动，Y轴负责整体横梁的前后纵向移动，Z轴只负责绘图头的抬落动作，运动路径规划简单，控制程序的适配门槛低，常规的开源运动控制板卡即可驱动运行，不需要搭配专用的工业控制系统。设备的所有传动部件都裸露在框架外侧，日常维护时可直接观察到同步带的磨损情况、光轴的润滑状态，不需要拆解外壳就能完成清洁、润滑、易损件更换等操作，维护成本远低于封闭式的工业绘图设备。

　　在安装边界方面，设备后侧预留了100mm的走线空间，用于布置电机线缆和控制线路，不会因为线缆弯折半径不足导致运动过程中出现线缆拉扯问题；左右两侧各预留50mm的操作空间，方便用户更换绘图介质、调整笔夹位置，整机放置时不需要额外预留过大的周边空间，非常适合空间有限的小型工作场景使用。相比同类型的绘图设备，这款结构没有采用复杂的钣金外壳覆盖，所有结构件都采用标准化的铝型材、光轴、标准紧固件搭建，加工件数量少，大部分零部件都可以直接采购标准件进行组装，组装难度低，后期改造升级的空间也很大，用户可根据自身作业需求更换不同的执行头，拓展出切割、点胶等附加功能。
