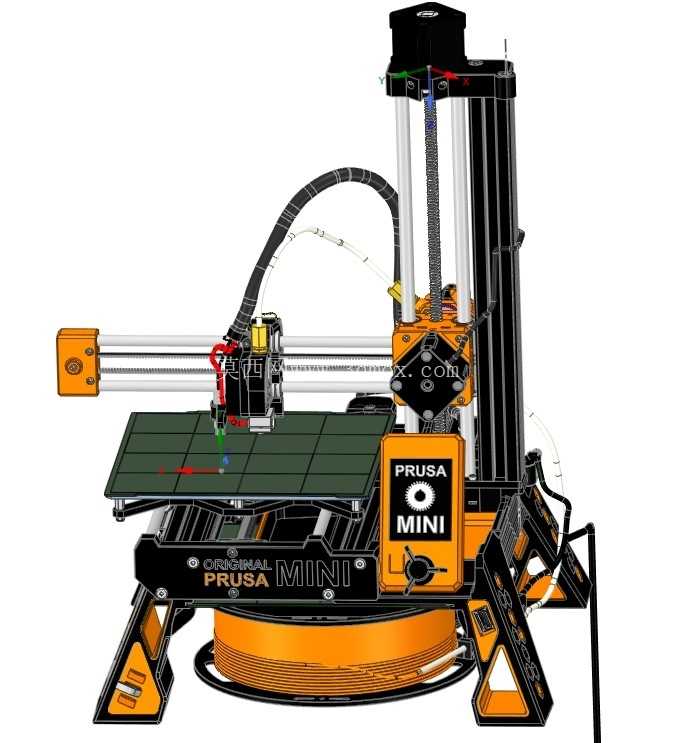

PrusaMINI桌面级FDM3D打印机优化改型结构

　　这款改型优化的Prusa MINI结构，核心面向桌面级小尺寸增材制造场景，适配个人创客工作室、小型产品研发打样、教学实训场景的日常使用需求，相比初代原版结构，在运动刚性、走线布局、维护便捷性上做了针对性调整，能覆盖日常PLA、PETG、柔性TPU等常见熔融沉积耗材的打印作业需求。从实际使用场景来看，这类小尺寸桌面设备不需要占用过大的工作台面，常规1.2米宽的办公工位就能放下整套设备，不需要额外配套工业级的稳压、除尘配套设施，适合小批量手板制作、结构件验证、创意模型制作的使用需求，打印完成的零件可以直接用于装配验证、工装夹具制作，不需要额外的大型后处理设备，只需要简单的支撑去除、毛边修整就能投入使用。

　　从功能特性来看，该结构保留了Prusa系列设备经典的笛卡尔运动架构，X轴采用单悬臂导轨搭配同步带传动的布局，Z轴采用双光轴导向搭配丝杆传动的抬升结构，热床采用固定底座安装，Y轴运动集成在热床下方的传动组件上，相比大尺寸龙门结构的3D打印机，这种布局的运动惯量更低，小尺寸打印时的运动响应速度更快，能在保证打印精度的前提下提升打印速度。改型后的结构重新梳理了设备的走线布局，将原本外露的耗材进给管路、电机控制线、加热组件线路做了集成固定，避免设备长时间运动过程中线路反复弯折出现的接触不良、管路磨损漏料问题，同时在设备底座位置增加了线材收纳的固定结构，日常维护更换喷嘴、清理热床的时候不会因为线路拉扯影响其他组件的安装精度。

　　设计思路上，这款改型结构优先考虑了日常维护的便捷性，所有易损件的安装位置都预留了足够的操作空间，更换喷嘴时不需要拆除整个X轴外罩，只需要松开喷嘴固定块的锁紧螺丝就能完成更换；热床调平组件采用了弹簧加调节螺母的经典结构，配合原厂的自动调平探针，不需要反复手动调整螺母就能完成首层打印高度校准，新手用户也能快速完成设备调试。外形尺寸与安装边界方面，整套设备的底座投影尺寸控制在400毫米见方以内，设备总高度不超过500毫米，放置在工作台面上时，后方需要预留至少50毫米的散热空间，侧面预留30毫米的操作空间用于耗材架安装、SD卡插拔操作，设备总重量控制在7公斤以内，单人就能完成搬运移位，不需要额外的承重支架，常规木质办公桌就能承载设备运行时的重量，不会因为设备运行的轻微振动出现台面晃动影响打印精度。运动组件的设计上，X轴的导轨采用了预压安装的线性光轴搭配自润滑铜套，相比直线导轨的成本更低，同时日常维护只需要定期涂抹润滑脂就能保证运动顺畅，不需要复杂的间隙调整；Z轴的丝杆采用了T型梯形丝杆，配合防松螺母安装，长时间打印抬升过程中不会出现Z轴层纹偏移的问题，打印层高可以稳定控制在0.05毫米到0.3毫米区间，适配不同精度要求的打印任务。挤出机构采用了近程挤出的安装布局，挤出电机直接安装在X轴运动滑台上，耗材进给的路径更短，打印柔性耗材的时候不会因为耗材弯折出现进给不畅的问题，同时挤出机的压力调节旋钮做了加大处理，更换不同硬度耗材的时候不需要借助工具就能手动调整挤出压力。

　　设备的控制板集成安装在底座下方的封闭仓内，散热风扇的风道做了优化，气流直接吹向驱动芯片和加热模块的MOS管，长时间连续打印也不会出现驱动过热丢步的问题，底座下方预留了防滑脚垫的安装位置，设备放置在光滑台面上不会因为Y轴往复运动出现整体移位。热床组件采用了磁吸式的弹簧钢平台，打印完成后只需要弯折平台就能让模型自动脱落，不需要借助铲刀撬动，避免了日常取模过程中刮花热床表面的问题，热床的加热功率做了匹配调整，室温25度环境下3分钟就能升到60度的PLA打印常用温度，不需要过长的预热等待时间。整机的框架采用了铝型材搭配钣金件的拼接结构，所有连接位置都采用了内六角螺丝固定，用户自行组装的时候不需要特殊的工装夹具，只需要配套的内六角扳手就能完成整机组装，组装过程中每个连接位都设计了定位止口，不需要反复测量调整就能保证框架的垂直度，降低了用户自行组装的调试难度。
