三缸往复式蒸汽动力机构教学演示结构

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1162228
  • 三缸往复式蒸汽动力机构教学演示结构
  • 三缸往复式蒸汽动力机构教学演示结构

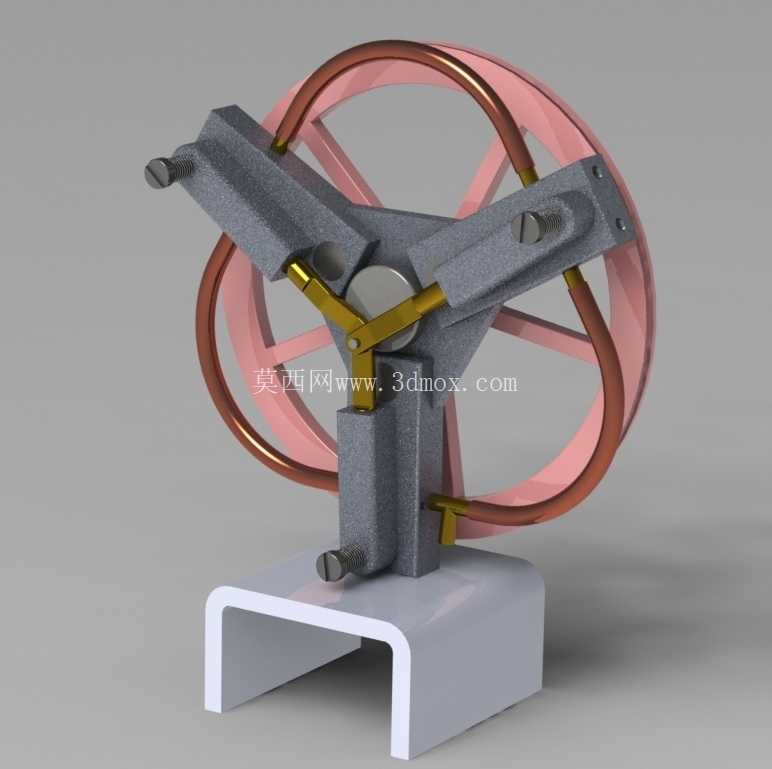

  这套三缸蒸汽动力结构,核心是通过三组呈120°周向均布的气缸组件,将蒸汽的压力能转换为曲轴的旋转机械能,相比单缸蒸汽机,三缸结构的动力输出脉动更小,曲轴转动的死点问题被完全消除,在低速工况下也能获得稳定的扭矩输出,早期多用于小型固定式动力装置、教学演示教具以及小型船舶的辅助动力单元。从结构布局来看,三组气缸的缸体通过一体式铸造支架固定在U型安装底座上,支架的安装面与底座采用平面定位配合,预留的螺栓孔位可以直接固定在实验台架或者设备基座上,整体安装边界的长宽尺寸控制在紧凑范围内,不需要额外占用过大的安装空间,适合桌面级教学演示或者小型动力试验场景使用。

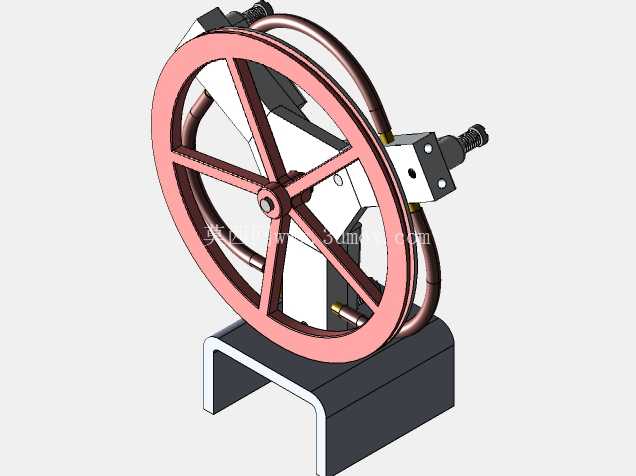

  每组气缸的活塞通过连杆与中心的曲柄销连接,曲柄与后方的大直径飞轮做同轴固定,飞轮采用轮辐式结构,外圈的铜质管路既是蒸汽的输送通路,也兼顾了飞轮轮缘的配重作用,在运转时可以储存转动惯量,进一步平缓动力输出的波动,让曲轴的转动更加平顺。设计过程中,首先要确定的是气缸的中心夹角,120°的均布设计可以让三组活塞的做功行程依次错开,保证曲轴在任意转动角度都至少有一个气缸处于做功冲程,从根源上解决单缸蒸汽机需要外力辅助越过死点的问题。缸体与支架的连接采用嵌入式定位结构,缸体尾部的定位止口与支架上的安装孔做过渡配合,保证三个气缸的中心轴线都能准确交汇于曲柄的回转中心,避免因为安装偏差导致连杆运动卡滞,降低运转过程中的机械磨损。

  活塞与缸体的配合间隙需要根据蒸汽的工作温度做适配调整,预留足够的热膨胀余量,避免高温工况下活塞胀死在缸筒内部,同时连杆两端的铰接点都采用了销轴连接,销轴与连杆孔之间设置有润滑储油槽,长时间运转时可以减少铰接部位的摩擦损耗。蒸汽管路沿着飞轮轮缘布置,通过旋转接头与中心的进气道连通,这种布局可以避免管路随着曲轴转动发生缠绕,同时管路的弯曲半径经过严格核算,保证蒸汽在管路内的流动阻力处于合理区间,减少蒸汽输送过程中的压力损失。

  底座采用U型槽式结构,既可以降低整体结构的重量,也能在安装时通过槽型孔调整固定位置,适配不同的安装台架,底座与支架的连接面经过铣削加工,平面度控制在合理范围内,保证支架安装后不会出现倾斜,让曲轴的回转中心始终保持水平状态。从实际应用场景来看,这类小型三缸蒸汽机除了作为教学演示模型帮助学习者理解曲柄连杆机构的运动原理、蒸汽动力的能量转换过程之外,经过密封性能和耐压性能优化的结构,也可以作为小型蒸汽动力试验台的核心动力单元,用于验证不同蒸汽压力下的动力输出特性,或者搭配小型发电机组成微型热电演示装置。在建模过程中,所有运动部件的配合间隙都按照实际装配要求做了预留,曲柄的偏心距、连杆的长度、活塞的行程三者之间的运动关系经过运动仿真验证,全程不会出现运动干涉,飞轮的配重经过质心配平,高速转动时不会产生额外的振动,管路的走向完全避让开所有运动部件,避免运转过程中管路与运动件发生摩擦碰撞。
