全向移动麦克纳姆轮结构设计方案

在智能仓储AGV、车间物料转运小车、服务型移动机器人以及特种巡检设备的行走机构选型中，麦克纳姆轮是实现狭小空间内全向移动的核心部件，区别于传统差速轮、舵轮需要预留转弯半径的局限，这套轮组结构可依托轮缘周向均布的斜置滚轮，实现车体在平面内任意方向的平移、原地零半径回转，甚至斜向行进，对于通道宽度受限、工位排布紧凑的生产场景，能大幅提升空间利用率，减少设备调度的路径冗余。

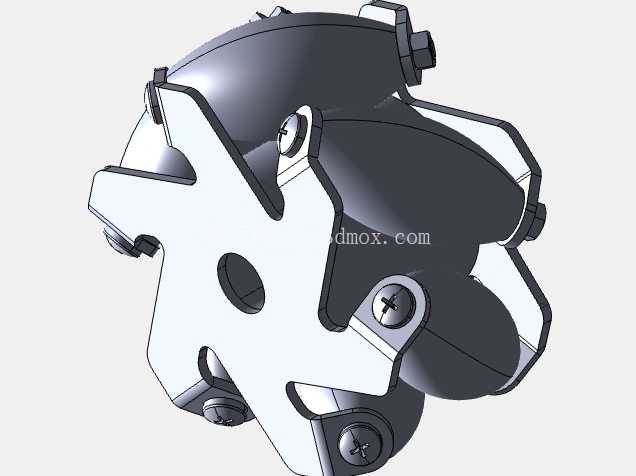

从结构设计逻辑来看，该轮组采用分体式轮毂支撑结构，中心开设标准安装轴孔，用于和驱动电机的输出轴、连接法兰做同轴定位，轮毂周向延伸出6组均匀分布的安装支耳，每个支耳通过紧固件独立固定单个橡胶滚轮，滚轮的轴线与主轮轴线呈固定夹角排布，这个角度的选取直接决定了轮组的速度分解特性，常规工程应用中多取45度夹角，可让主轮的旋转运动分解为滚轮自转的自由滚动分量，以及沿滚轮轴向的驱动分量，通过四个同规格麦克纳姆轮的转速差、转向差组合，就能合成任意方向的整车运动矢量。

设计过程中需要重点考量安装边界与尺寸配合：轮毂的中心孔公差需匹配驱动轴的配合等级，通常选用H7/k6的过渡配合保证传动同轴度，避免高速运转时出现偏心抖动；每个滚轮的安装轴销需做防松处理，支耳上的安装孔位要保证滚轮外圆的轮廓度，确保所有滚轮的外母线处于同一理论圆周上，避免轮组着地时出现个别滚轮悬空、受力不均的问题，否则会加剧滚轮磨损，甚至导致车体行进时出现打滑、方向偏移。滚轮采用橡胶材质外包金属内芯的结构，橡胶层的邵氏硬度需兼顾抓地力与耐磨性，在平整环氧地坪、硬化水泥地面等常规工业场景下，硬度选取60-70邵氏A即可，既可以保证足够的摩擦系数传递驱动力，也能缓冲路面微小颠簸，降低运行噪音。

实际应用中，这类轮组的安装布局有明确要求，通常四个轮组呈矩形对称布置在车体底盘四角，相邻轮组的滚轮倾斜方向呈镜像对称，才能保证速度矢量合成的正确性；设计底盘安装位时，需要预留滚轮的转动间隙，避免轮组旋转时滚轮与底盘支架、车体护板发生运动干涉，同时要考虑驱动电机、减速器的安装空间，保证轮组的受力中心与悬架支撑点重合，减少偏载带来的轴承磨损。不同于普通脚轮仅起被动承载作用，麦克纳姆轮是主动驱动的行走部件，轮毂的支耳结构需要做强度校核，在额定负载下，支耳的弯曲应力、紧固件的剪切应力需满足材料许用应力要求，避免重载工况下支耳变形、滚轮脱落。

从功能特性上看，这种分体式支耳结构的麦克纳姆轮，相比整体式轮毂的款式，维护成本更低，单个滚轮出现磨损、脱胶时，仅需拆卸对应支耳的紧固件即可更换滚轮，无需拆解整个轮组，大幅降低后期运维的工作量。滚轮的轮廓设计为鼓形，可保证轮组在微小不平整地面上始终有足够的接触面积，减少运行时的颠簸感；轮毂主体采用硬质金属材质加工，保证整体结构刚性，安装支耳的位置做了圆角过渡，减少应力集中，提升长期交变载荷下的结构疲劳寿命。在AGV小车的选型匹配中，需要根据整车的额定负载、最高运行速度来匹配对应尺寸的麦克纳姆轮，轮径越大，越障能力越强，但对应的底盘安装高度也会提升，需要结合整车的重心高度做平衡，避免重心过高导致启停时出现倾翻风险；轮宽的选取则与地面压强相关，负载越大，需要的轮宽越宽，降低橡胶层的单位面积压力，延长滚轮使用寿命。

设计建模过程中，需要重点验证滚轮与轮毂的运动干涉情况，模拟主轮旋转一周时所有滚轮的运动轨迹，确保滚轮在任意角度下都不会与相邻支耳发生碰撞，同时要校核紧固件的沉头深度，保证螺丝安装后头部不超出支耳表面，避免与地面剐蹭。中心安装孔通常会设计键槽，用于和驱动轴通过平键传递扭矩，键槽的位置度需要严格控制，保证轮组的动平衡性能，在高转速运行场景下，还需要对整个轮组做动平衡校正，减少运行振动。
