桌面级四轴并联伺服驱动机械臂结构

项目分类:工业机器人 发布时间:2026-05-26 ID:1162260
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构
  • 桌面级四轴并联伺服驱动机械臂结构

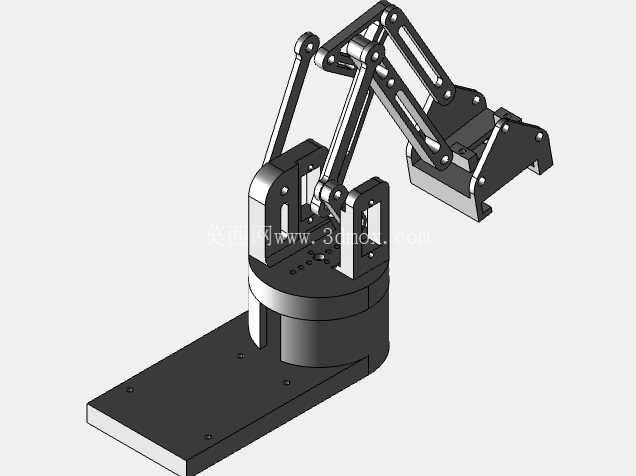

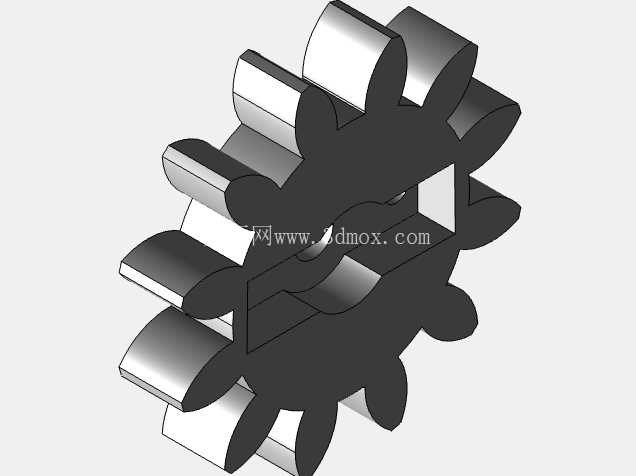

  这款四轴并联结构机械臂,核心定位是小型桌面级作业执行单元,适配轻载精密搬运、教学实验台搭建、小型工件分拣、3D打印工件取放、电子元器件插件辅助这类对安装空间要求严苛、负载需求在百克级的作业场景,区别于大负载工业串联臂,它的结构设计更偏向紧凑化、低自重,不需要大尺寸安装基座就能完成固定,适合集成在小型自动化工作站、教学实训台、个人创客作业平台中使用。从结构功能来看,整机采用并联连杆传动架构,四个转动关节分别对应底座回转、大臂俯仰、小臂俯仰、末端夹爪开合四个自由度,每个关节的动力输入端都预留了微型伺服舵机的安装位,可直接适配SG90这类常用微型伺服的安装尺寸,关节铰接处全部采用M5规格螺钉作为铰接销轴,不需要额外定制销轴零件,加工和装配门槛极低,普通机加工或者3D打印制作都能满足零件精度要求,连杆之间的铰接间隙可以通过螺钉的预紧力进行微调,避免传动过程中出现过大的回程误差,影响末端定位精度。

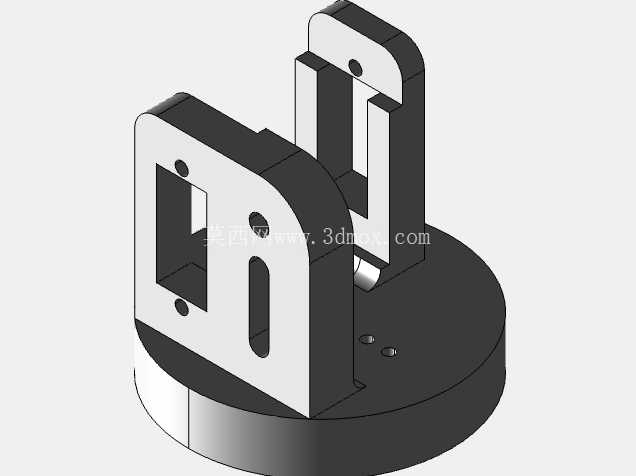

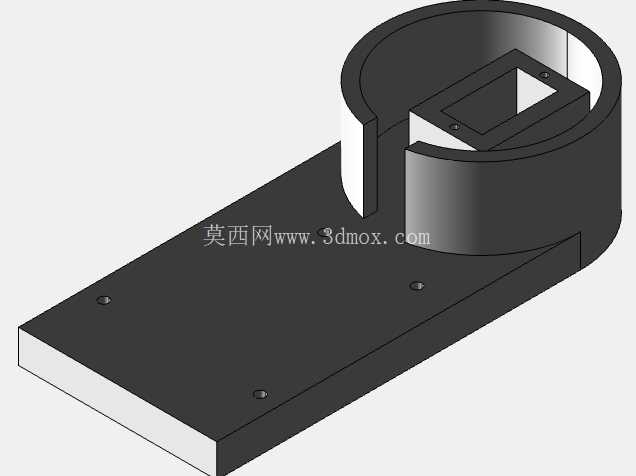

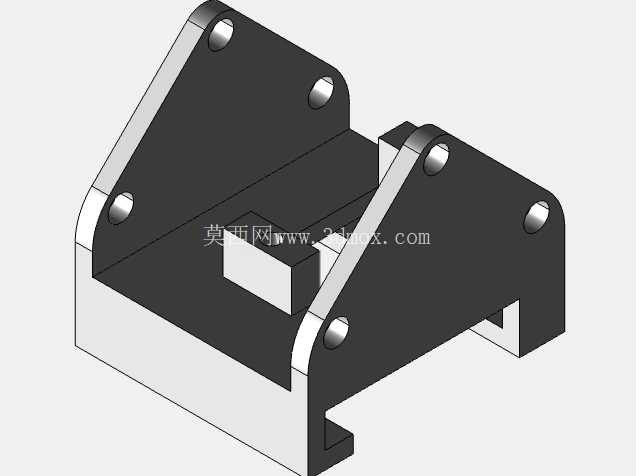

  设计思路上没有追求复杂的减速结构或者高精度传动件,而是优先考虑结构的易制作性和可修改性,所有连杆零件都采用等厚板材切割成型的结构逻辑,没有复杂的曲面或者异形腔体结构,不管是采用亚克力板激光切割、铝板铣削加工还是FDM3D打印都能快速制作出可用的零件,不需要多轴加工设备就能完成全部零件的加工,非常适合作为机械原理教学的实操案例,或者小型自动化项目的原型验证载体。底座部分采用平板式安装结构,安装面上预留了四个固定孔位,可以直接通过螺栓固定在工作台面、铝型材机架或者移动小车上,不需要额外设计转接法兰,底座的回转支承集成在底座腔体内部,回转关节的伺服电机直接藏在底座腔体里,不会外露走线,整体外观更整洁,也能避免作业过程中线缆被连杆剐蹭磨损。

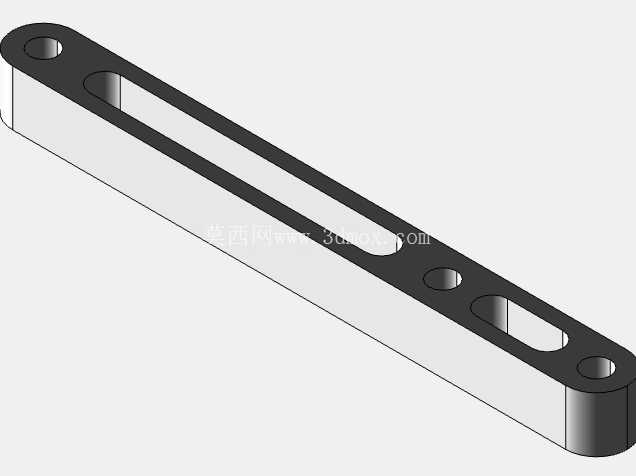

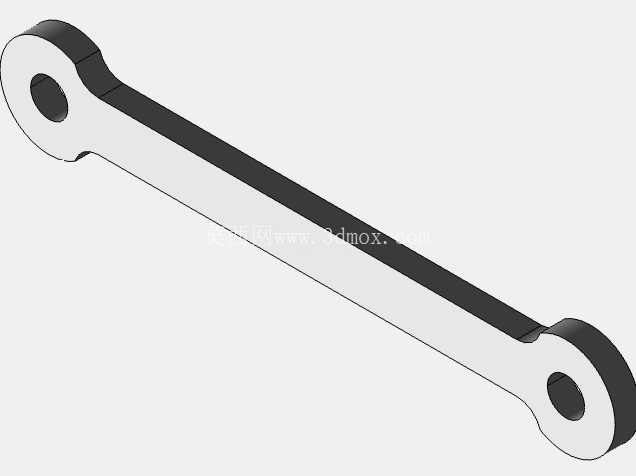

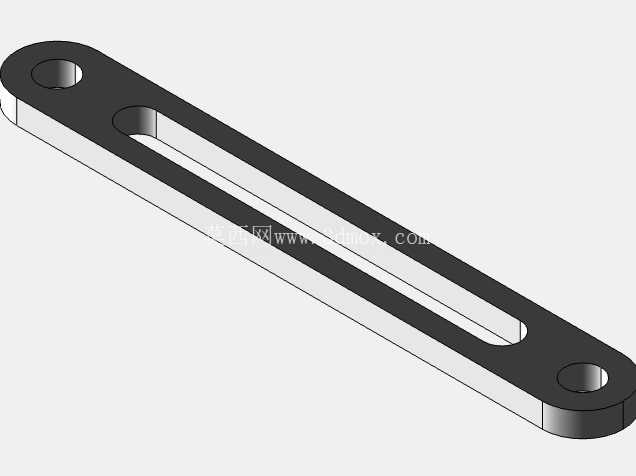

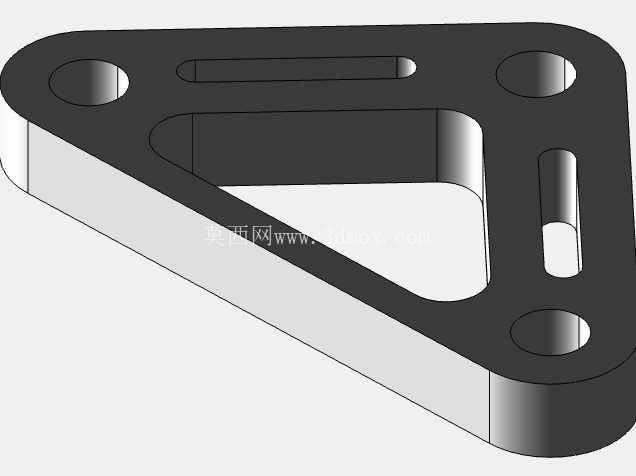

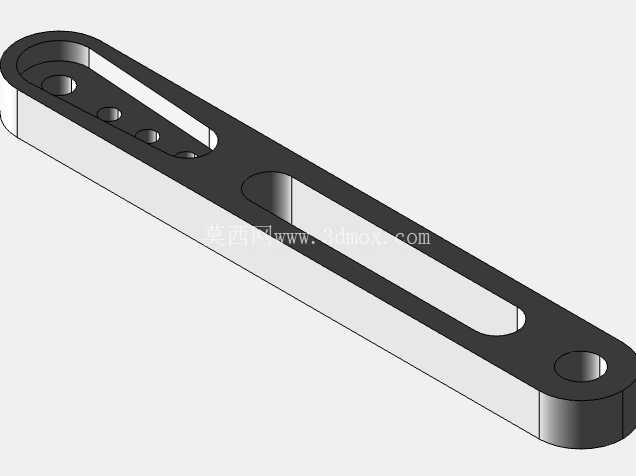

  大臂和小臂的连杆采用平行四边形并联结构,这种结构的优势是末端夹爪的安装面在臂体俯仰过程中能始终保持水平状态,不需要额外增加腕部转动关节就能保证夹取工件时的姿态稳定,减少了一个自由度的动力需求,也降低了末端执行器的自重,提升了臂体的有效负载能力,对于轻载作业场景来说,这种结构能在有限的自重下实现更大的作业半径,同等臂展尺寸下比串联臂的结构刚性更好,末端抖动量更小。

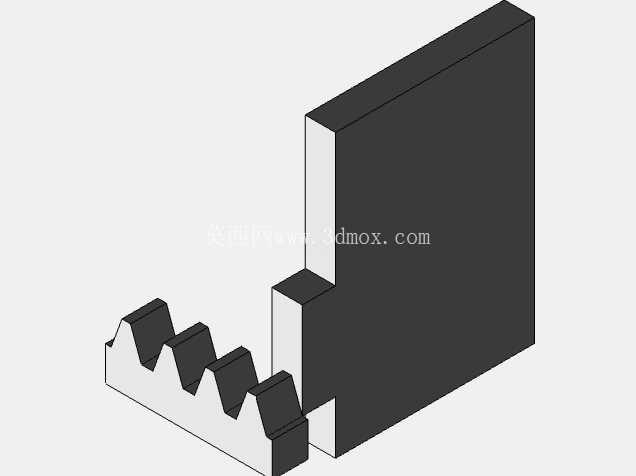

  末端夹爪采用平行开合的双指结构,夹爪的铰接点和小臂末端的连杆做了集成设计,夹爪的开合动力由小臂处的伺服通过拉杆传递,不需要在末端额外安装驱动电机,进一步降低了末端的运动惯量,夹爪指面预留了防滑垫安装槽,可以粘贴橡胶垫提升夹取摩擦力,适配不同表面材质的小型工件夹取,夹爪的开合行程可以通过舵机的转动角度进行调节,不需要更换零件就能适配不同尺寸的工件夹取需求。安装边界方面,整机固定后底座占用的平面尺寸不超过A5纸张大小,完全伸展后的最大作业半径在300毫米级别,垂直方向的最大作业高度在250毫米左右,作业过程中臂体的最大外伸轮廓不会超出底座安装面外200毫米的范围,不会和周边的小型设备产生干涉,适合在密集排布的桌面工作站中使用,整机自重控制在1千克以内,即使是固定在亚克力或者薄铝板制作的小型台架上也不会出现台架变形的问题。需要注意的是,这款结构本身是原型验证级别的设计,没有做防尘、防水或者重载强化设计,不能直接用于工业生产线上的长时间连续高负载作业,所有铰接孔的配合公差预留了0.2毫米的间隙,适合3D打印件的装配,如果采用金属零件加工,可以适当调整公差配合等级提升传动精度,走线槽全部集成在连杆的侧面,可以用理线夹将伺服线缆沿着连杆固定,避免臂体运动时线缆拉扯影响关节运动。
