高扭矩紧凑结构钟形齿轮减速电机

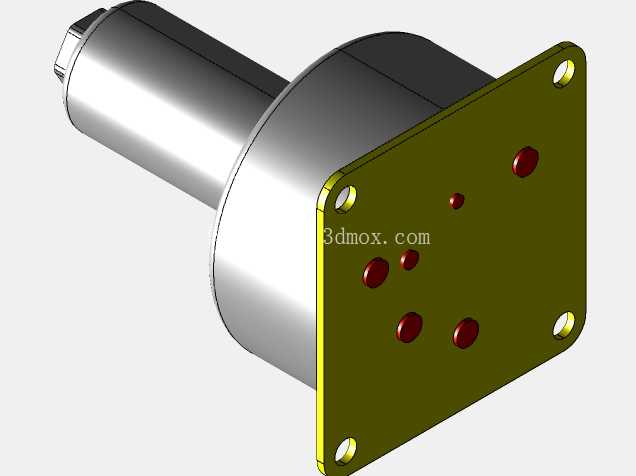

在狭小安装空间的动力传输场景中，常规同轴减速电机往往受限于径向尺寸无法适配，这类钟形齿轮电机的设计初衷，就是解决狭窄、难以触及的安装位置的动力输出需求。从结构布局来看，电机本体完全集成在钟形的减速壳体内部，输出轴从壳体前端同轴伸出，后端采用法兰安装结构，法兰盘上预留四个对称分布的安装孔，可直接通过螺栓固定在设备的安装基面，不需要额外设计转接支架，能大幅缩减安装占用的轴向与径向空间。

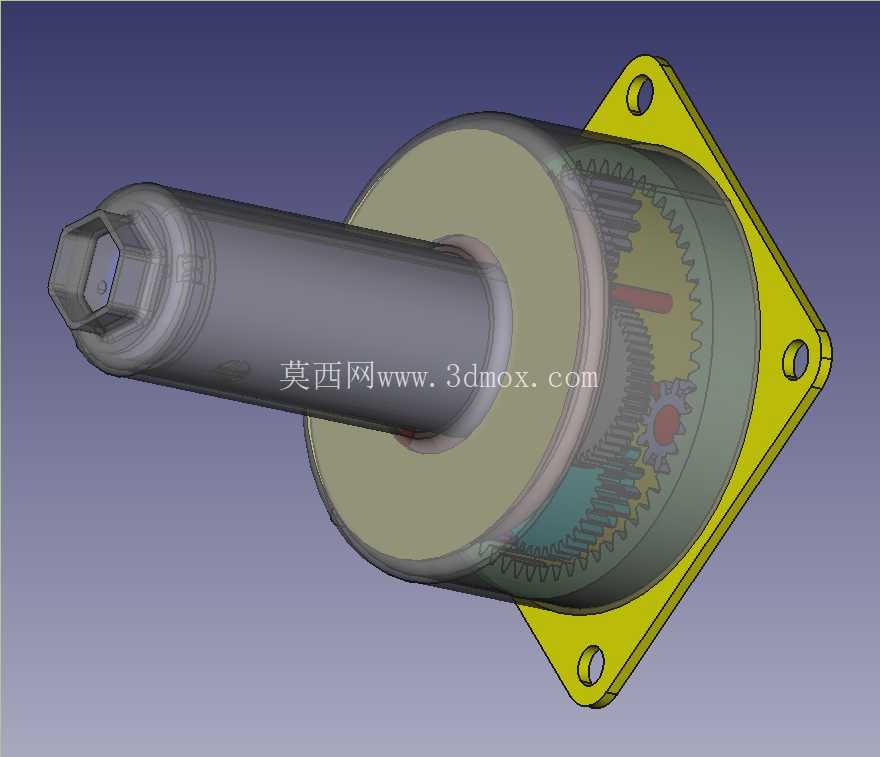

传动结构采用行星齿轮减速布局，内齿圈集成在钟形壳体内壁，太阳轮直接与电机转子轴连接，行星架作为输出端连接外部输出轴，这种结构能在极小的体积内实现大减速比，同时保证传动的同轴度，输出端的扭矩经过多级齿轮放大后，可满足小空间内大负载驱动的需求。从实际应用场景来看，这类结构常被用在小型自动化设备的窄腔驱动部位、精密仪器的内置动力单元、狭小空间内的执行机构驱动，比如医疗设备的内置调节机构、小型输送线的端部驱动、精密工装的夹紧动力单元，这些场景往往没有足够的空间安装常规的分体式电机加减速器结构，集成式的钟形齿轮电机就能直接嵌入安装位，不需要额外预留传动连接的空间。

设计过程中，首先要匹配安装边界的尺寸约束，法兰盘的安装孔位需要符合通用的小型驱动部件安装规范，输出轴的轴径、伸出长度要适配常见的负载连接方式，比如轴端的内六角孔设计，可直接通过内六角扳手调整输出轴初始位置，也能适配带内六角连接孔的负载件，不需要额外加工键槽，简化装配流程。壳体的钟形结构一方面是为了容纳内置的电机本体与减速齿轮组，另一方面也能提升壳体的结构强度，在输出大扭矩时避免壳体变形，保证齿轮啮合的精度，减少传动过程中的噪音与磨损。

齿轮组的设计采用渐开线圆柱齿轮，各级齿轮的模数根据减速比与输出扭矩匹配，齿面经过硬化处理，能承受反复启停的冲击负载，同时齿轮与壳体之间预留合理的间隙，填充润滑脂后可实现长期免维护运行，不需要定期拆解补充润滑剂，适合安装后难以拆解维护的封闭腔体内使用。输出轴与前端盖之间采用密封轴承支撑，既能承受径向负载，也能承受一定的轴向负载，防止内部润滑脂泄漏，同时阻挡外部的粉尘、水汽进入壳体内部，提升部件在复杂工况下的使用寿命。

从安装适配性来看，这类电机的径向最大尺寸就是法兰盘的对角线尺寸，轴向尺寸从法兰安装面到输出轴端的总长度远小于同功率同减速比的分体式驱动组件，在设计设备内部结构时，只需要预留出法兰的安装平面与输出轴的避让空间即可，不需要额外预留电机尾部的安装空间，因为电机本体完全容纳在钟形壳体内部，尾部没有突出的结构，可直接贴靠在设备的内壁安装，最大化利用设备内部的有限空间。

传动效率方面，行星齿轮结构的传动效率远高于蜗轮蜗杆结构，在相同的输入功率下能输出更大的扭矩，同时发热更小，适合长时间连续运行的工况，不会因为内部积热导致润滑脂失效或者电机烧毁。输出轴的旋转精度由前后两端的轴承同轴度保证，齿轮啮合的侧隙控制在合理范围内，既不会因为侧隙过大导致传动回程误差过大，也不会因为侧隙过小导致齿轮卡滞、运转阻力增大，能满足精密传动场景下的位置控制需求。

在选型适配时，需要重点核对输出轴的额定扭矩是否匹配负载的运行阻力，法兰安装孔的位置尺寸是否与设备安装位匹配，输出轴的转速是否符合负载的运行速度要求，同时要确认安装位的空间是否能容纳钟形壳体的径向尺寸，避免安装时出现干涉。这类集成式的齿轮电机不需要用户自行组装电机与减速器，也不需要额外设计连接法兰与联轴器，直接通过螺栓固定即可完成安装，能大幅缩短设备的装配周期，减少装配过程中出现的同轴度误差等问题，提升设备的整体可靠性。
