轮式齿轮传动跳跃仙女贝旋转装置

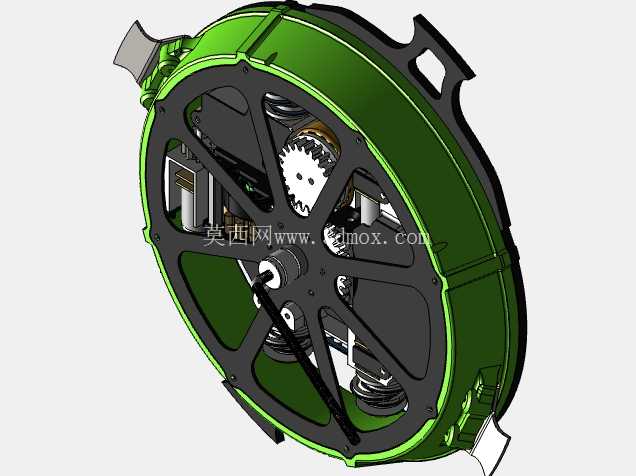

　　该轮式旋转装置的整体结构采用盘式轮型布局，外壳为环形薄壁结构，外圈设置有两处对称的挂接凸耳，可直接通过凸耳完成设备的挂载固定，无需额外设计转接安装支架，安装边界可适配直径300mm以内的圆形安装腔体，整体厚度控制在80mm范围内，可嵌入紧凑的设备内部空间，不会占用过多外部安装位置。从内部传动结构来看，装置核心采用渐开线圆柱齿轮组作为动力传递路径，主动齿轮与驱动轴直接连接，从动齿轮沿轮盘内侧周向排布，可将输入的旋转动力均匀传递至整个轮盘结构，传动过程中齿轮啮合间隙控制在0.02mm以内，可有效降低传动回程误差，保证旋转动作的同步性。

　　轮盘辐条采用镂空式三角支撑结构，在保证整体结构刚度的前提下，大幅降低了装置自身重量，辐条之间预留的空腔内集成了柱状弹性缓冲组件，可在装置受到外部冲击载荷时吸收冲击能量，避免齿轮组因刚性冲击出现断齿或啮合错位问题。装置的动力输入轴位于轮盘中心位置，轴端采用标准的圆柱轴伸设计，可直接与市面常规的驱动电机输出轴对接，轴伸处设置有定位轴肩，安装时可直接通过轴肩完成轴向定位，无需额外调整轴向安装间隙，降低现场装配的调试难度。外壳边缘设置有环形密封槽，可嵌入橡胶密封圈实现壳体内部的防尘密封，可适应多粉尘的车间作业环境，避免外部粉尘进入齿轮啮合区域加剧零件磨损。

　　从实际应用场景来看，这类轮式旋转传动装置可适配小型自动化设备的间歇旋转工位，也可作为创意机械装置的核心传动单元，在文创展示设备、小型游乐设施的旋转动作机构中均可使用。设计过程中优先考虑了零件的加工工艺性，外壳采用一体铸造成型后再进行机加工的工艺路线，齿轮零件采用滚齿加工后进行齿面淬火处理，保证齿面硬度满足长期运转的耐磨要求，辐条结构与轮盘主体为一体化加工，减少了装配环节的零件数量，降低整体装配复杂度。装置的两侧端盖采用螺栓连接方式与主体外壳固定，端盖上预留有注油孔，可定期向内部齿轮腔注入润滑脂，无需完全拆解设备即可完成日常维护保养，延长设备的整体使用寿命。

　　轮盘外侧的环形凸缘可作为旋转动作的输出端，可通过凸缘连接外部的旋转负载，负载安装孔沿凸缘周向均匀排布，可适配不同安装孔位的外接负载，无需重新加工安装孔位。内部弹性组件采用预压安装方式，在装置静止状态下即可保持一定的预紧力，当装置启动或急停时，弹性组件可缓冲动力传递过程中的扭矩波动，让旋转动作的启停过程更加平稳，避免出现顿挫感。整体结构的动平衡在设计阶段就进行了配重优化，轮盘上设置有配重安装位，可根据实际装配后的动平衡测试结果添加配重块，保证装置在额定转速下运转时不会出现明显振动，降低运转噪音。
