火影忍者主题查克拉刃手办摆件结构设计

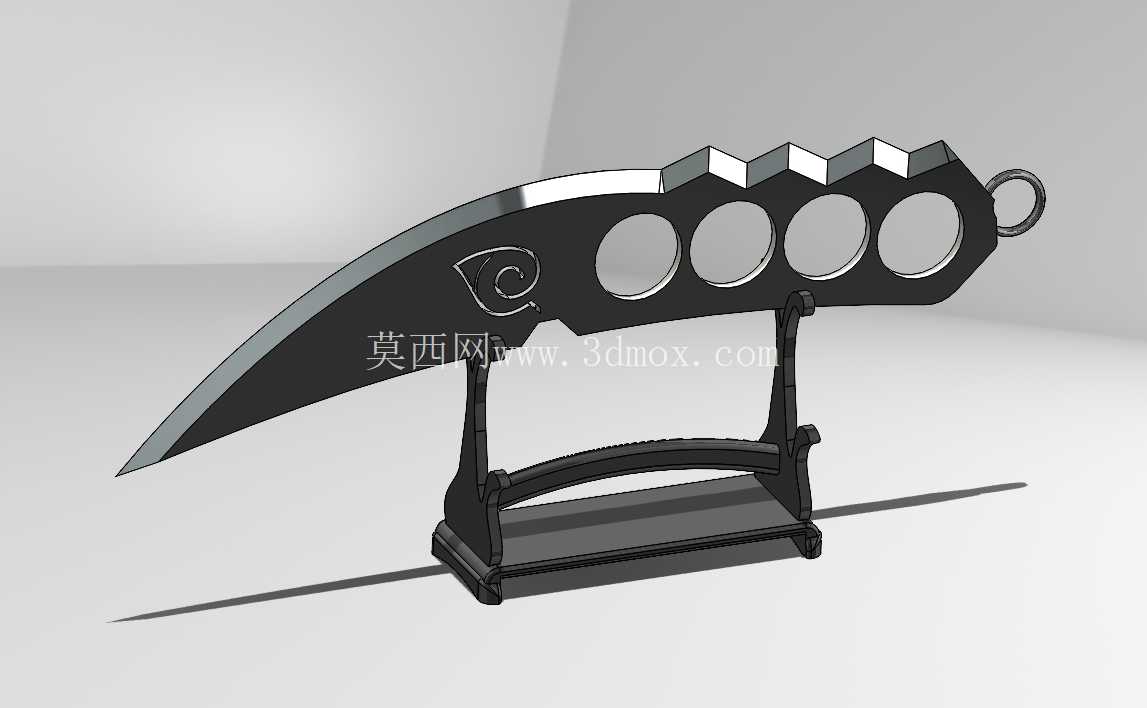

这款查克拉刃的结构设计，最初是面向动漫周边定制铸造场景开发的，适配硅溶胶精密铸造工艺的量产需求，同时兼顾收藏级手办摆件的展示属性，整体结构围绕手持握持手感、陈列稳定性两个核心维度展开。从实际应用场景来看，该产品既可以作为动漫主题展陈的装饰道具，也可作为金属工艺收藏品进行小批量铸造生产，配套的展示支架可直接放置于桌面展柜、主题陈列架中，无需额外固定结构。

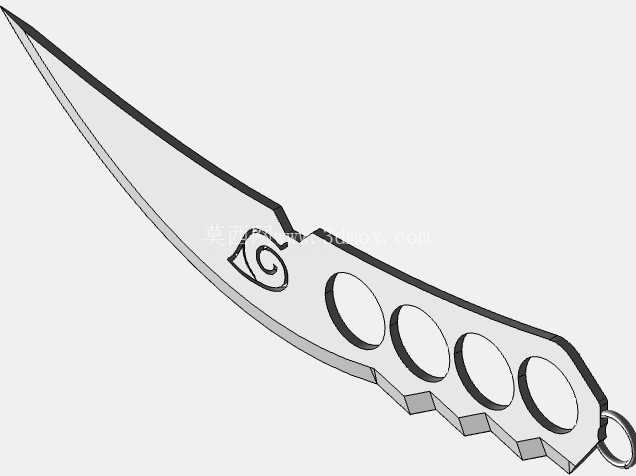

产品功能特性上，刃身主体集成了指虎式握持结构，四个指孔的内径按照成年男性平均指围设计，孔边缘做了R1.2的圆弧倒角处理，避免铸造后锐边划伤，同时指孔排布的中心距严格按照人手四指自然张开的间距设定，握持时受力均匀，不会出现局部硌手的问题。刃部的弧度经过三次曲率调整，从指虎基座位置延伸至刃尖的曲线，既还原了动漫作品中的视觉造型，又保证了铸造过程中金属液的充型流畅性，避免出现尖角位置浇不足的缺陷。刃身尾部的挂环结构内径为8mm，可直接穿入挂绳作为装饰挂饰使用，拓展了产品的使用场景。

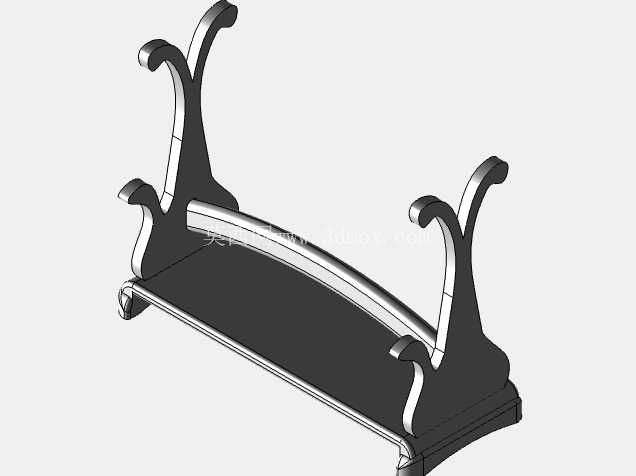

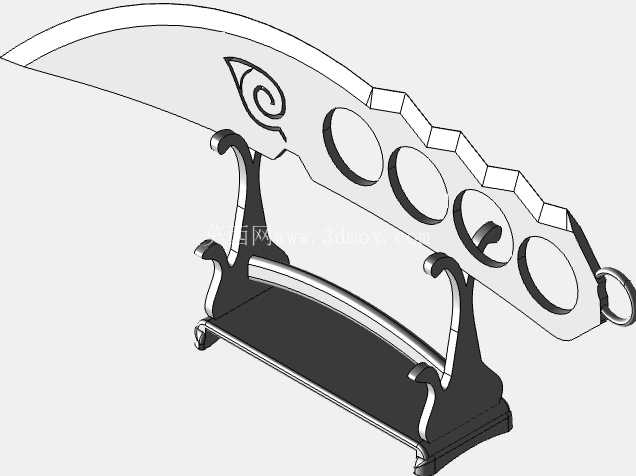

设计思路层面，整体建模过程优先考虑铸造工艺的脱模可行性，所有垂直于分型面的侧壁都做了0.8°的拔模斜度，刃身表面的木叶标识采用下沉0.5mm的凹槽设计，既可以在铸造后直接填色处理，也不会因为凸起结构在脱模时出现粘模损伤。刃身与展示支架的配合位置做了定位凸台，凸台高度2mm，与支架上的定位凹槽间隙配合，装配后刃身不会出现滑移倾倒的问题。配套的展示支架采用对称式支撑结构，两个支撑臂的接触位置刚好对应刃身的重心平衡点，放置后整体重心落在支架底座的中心区域，底座底部做了1mm深度的防滑胶条安装槽，可粘贴橡胶防滑垫，避免放置在光滑桌面时出现滑动。

外形尺寸与安装边界方面，刃身整体长度为220mm，最宽位置为65mm，指孔区域的整体厚度为8mm，刃尖位置厚度收窄至1.5mm，既保证视觉上的锋利感，又避免铸造后刃口过于尖锐带来的安全隐患。配套支架的整体高度为105mm，底座长度为120mm，宽度为35mm，放置时所需的最小桌面空间为150mm*80mm，适配常规的手办展示柜层板尺寸。支架的两个支撑臂与底座采用一体式结构设计，无需额外装配，减少后续加工工序。刃身背部的锯齿状装饰结构，每个齿的高度为3mm，齿根位置做了R0.8的圆角过渡，避免铸造时出现应力集中导致的冷隔缺陷，同时也能减少后续打磨工序的工作量。

从结构强度角度考虑，刃身主体的壁厚均匀控制在6-8mm区间，没有出现壁厚突变的位置，避免铸造过程中产生缩孔、缩松缺陷，指孔之间的连接筋宽度为5mm，经过受力校核，可承受150N的径向握力而不出现变形，完全满足摆件类产品的使用强度要求。刃身表面的平面度公差控制在0.3mm以内，铸造后经过简单的喷砂、抛光处理即可达到展示级的表面效果，无需大量的后续机加工工序，有效降低量产成本。
