格力品牌手持红外空调遥控器结构建模

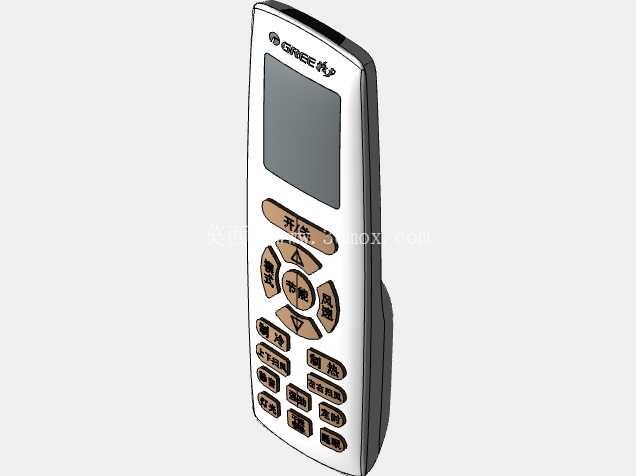

　　日常家用及商用空调系统的操控终端，这类手持遥控器是用户与空调内机完成指令交互的核心载体，所有温度调节、模式切换、风速调整、定时设置等操作指令，都通过遥控器前端的红外发射头传递给空调内机的接收模块，无需用户接触空调本体即可完成全功能操控，适配壁挂式、柜式等多数分体式空调机型的使用场景。从结构设计层面来看，这款遥控器采用长条形圆弧收边的手持形态，整体壳体做了全周R角过渡处理，握持时贴合手掌自然弯曲的弧度，单手握持时拇指可以自然覆盖核心功能按键区域，符合日常手持操作的人机工程要求。壳体分为前后盖两部分，通过卡扣结构完成装配，接缝处做了错位止口设计，既可以避免日常使用中缝隙进灰，也能保证壳体装配后的整体刚性，减少跌落时的壳体开裂风险。

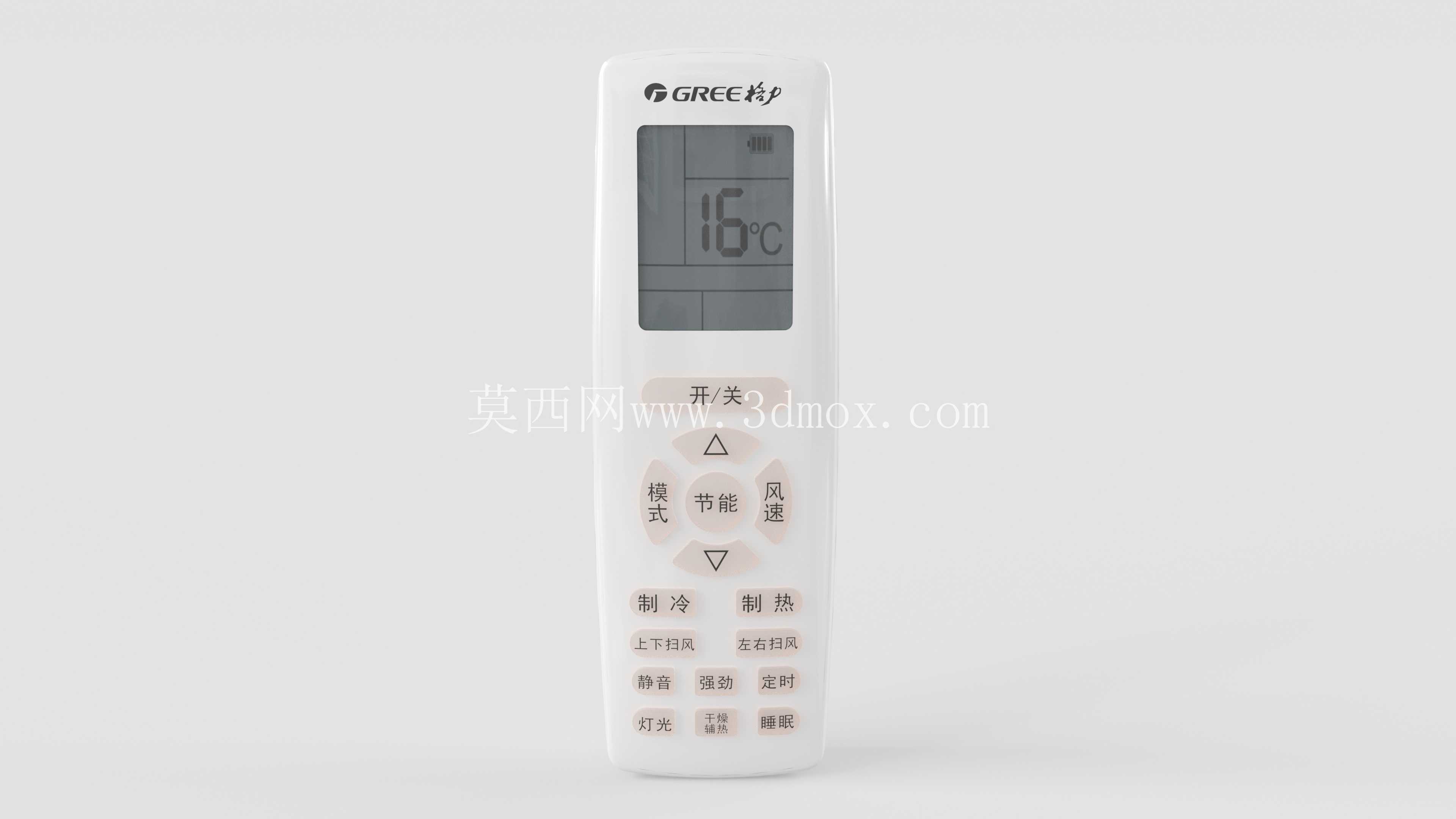

　　正面布局从上到下依次为液晶显示视窗、核心功能按键区、辅助功能按键区，显示视窗采用透明PC材质嵌件，与前壳的装配间隙控制在0.1mm以内，避免灰尘进入显示区域遮挡屏幕内容，视窗下方贴有偏光片，保证不同角度下都能清晰读取屏幕显示的温度、模式、风速等参数。按键部分采用硅胶一体按键设计，每个按键的触发行程设计在0.8-1.2mm区间，触发压力控制在1.2-1.8N，既保证按键按压时有清晰的反馈手感，也能避免长期使用后按键卡滞、回弹失效的问题；按键字符采用激光镭雕工艺，长期按压摩擦也不会出现字符磨损脱落的情况。功能布局上，开关键设置在按键区最上方的居中位置，模式、节能、风速三个常用按键围绕开关键排布，温度加减按键设置在核心区中部，下方排布制冷、制热、上下扫风、左右扫风等次级功能按键，最下方设置静音、强劲、定时、灯光等低频使用按键，操作逻辑符合普通用户的使用习惯，常用功能无需刻意寻找按键位置即可盲操作。

　　内部结构方面，壳体内部设置有电池仓、PCB板固定柱、红外发射头定位槽，电池仓采用两节7号电池的布局，仓盖设置在遥控器背部，通过卡扣与后壳连接，更换电池时无需借助工具即可徒手开启；PCB板通过壳体内部的定位柱与螺丝柱完成固定，所有按键的导电触点与PCB板上的碳膜触点位置一一对应，装配公差控制在0.05mm以内，避免出现按键触发失灵的问题；红外发射头设置在遥控器顶端的居中位置，前端的壳体开孔做了倒角处理，保证红外信号的发射角度覆盖水平±60度、垂直±30度的范围，用户在房间内常规使用角度下都能完成信号传输，不需要刻意对准空调内机的接收窗口。

　　建模过程中，对壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm，所有筋位的厚度不超过主体壁厚的0.6倍，避免后续注塑生产时出现缩痕、翘曲等成型缺陷；所有转角位置都做了不小于0.3mm的圆角过渡，减少应力集中问题，提升壳体跌落时的抗冲击性能。尺寸边界上，遥控器整体长度控制在150mm左右，宽度在45mm左右，最厚处不超过20mm，整体重量控制在80g以内（不含电池），长时间手持操作也不会产生明显的负重感。这类遥控器的结构设计除了满足基础的功能需求外，还要兼顾日常使用中的耐摔、耐磨、耐汗液腐蚀等要求，壳体表面采用细晒纹处理，既可以提升握持时的摩擦力，减少滑落风险，也能掩盖日常使用中产生的细微划痕，延长产品的外观使用寿命。
