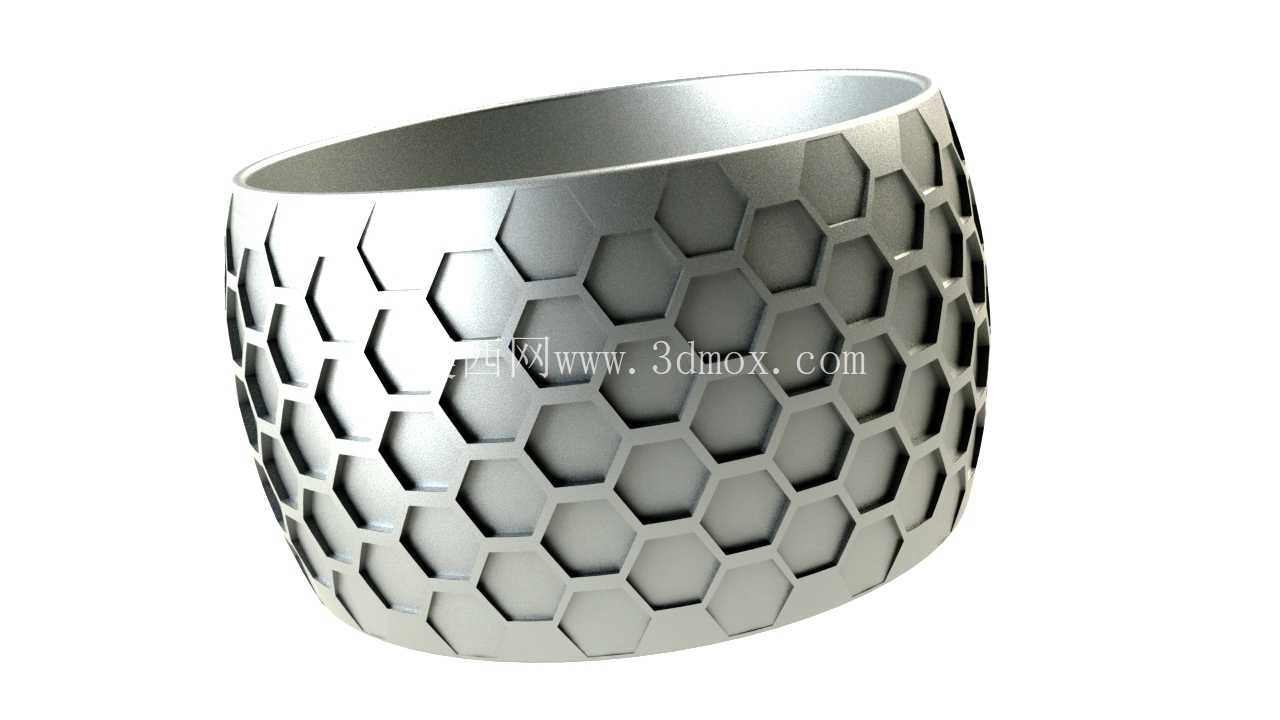

鼓形蜂窝交错镂空环形结构件

这类鼓形蜂窝交错镂空环形构件，在轻量化结构件、装饰性工业配件、流体整流部件领域有较多落地场景，日常做结构方案时经常会遇到类似的镂空减重需求，尤其是在需要兼顾结构刚度与通透属性的工况下，这种交错排布的蜂窝构型比规则直排孔的抗形变能力更优。从实际使用场景来看，该类构件可作为设备通风口的整流衬套，利用蜂窝孔的导流特性梳理紊流，也可作为轻量化装饰套环安装在手持设备、工业操作台的外露部位，兼顾防滑握持与视觉质感，部分工况下还可作为过滤组件的支撑骨架，依托连续的蜂窝壁承载滤材的贴合压力。

设计这类结构时，首先要确定整体的鼓形轮廓参数，两端开口直径小于中部最大外径，形成两端收窄、中部外凸的弧面轮廓，安装时可依托两端的直边段做轴向定位，避免安装后出现径向窜动。交错蜂窝的排布逻辑是核心，不能直接在弧面上做平面蜂窝的投影贴图，那样会出现孔型畸变、壁厚不均的问题，实际建模时需要先构建单组蜂窝的单元体，以环形构件的中心轴线为阵列基准，沿周向做等角度阵列，同时沿轴向做错位排布，让相邻两圈的蜂窝单元半格错开，保证每一条蜂窝棱边都能连续衔接，不会出现断棱或者薄壁尖角。

壁厚控制是这类结构的设计重点，蜂窝壁的厚度要保持全域一致，避免局部壁厚过薄导致铸造时充型不足，或是壁厚过厚产生缩孔缺陷，通常这类采用铸造工艺成型的构件，壁厚要控制在均匀的等厚区间，所有棱边位置都要做微小的圆角过渡，避免应力集中。从安装边界来看，构件两端的开口端面需要做平整的贴合面，保证与对接部件装配时没有间隙，中部外凸的弧面要控制最大外径尺寸，避免与外围部件产生干涉，所有蜂窝孔的贯通方向要垂直于所在位置的弧面切线，保证孔道通透无遮挡，满足通风、透液或者视觉通透的需求。

实际做结构校验时，要重点关注蜂窝棱边的受力情况，交错排布的结构相比直排结构，在承受径向挤压力时，力的传导路径会沿连续的棱边分散到整个环体，不会出现单条棱边受力过载的问题，同时镂空结构能大幅降低构件整体重量，相比同尺寸的实心环体重量可降低六成以上，在对重量敏感的设备上应用优势明显。另外这种交错蜂窝的外观质感较强，不需要额外做表面装饰处理，铸造完成后做简单的表面喷砂即可呈现均匀的金属质感，在兼顾结构性能的同时也能满足外观件的视觉要求。建模过程中要注意所有曲面的连续性，鼓形的外轮廓曲面要做G2连续处理，避免阵列蜂窝单元时出现面的褶皱，每一个蜂窝单元的切除深度要刚好穿透环壁，不能残留未切透的薄壁，也不能切到另一侧的蜂窝壁导致结构破损，完成建模后要做壁厚分析，检查全域壁厚是否均匀，对局部壁厚异常的位置调整阵列参数，保证整个构件的工艺可行性，避免后续开模铸造时出现成型缺陷。
