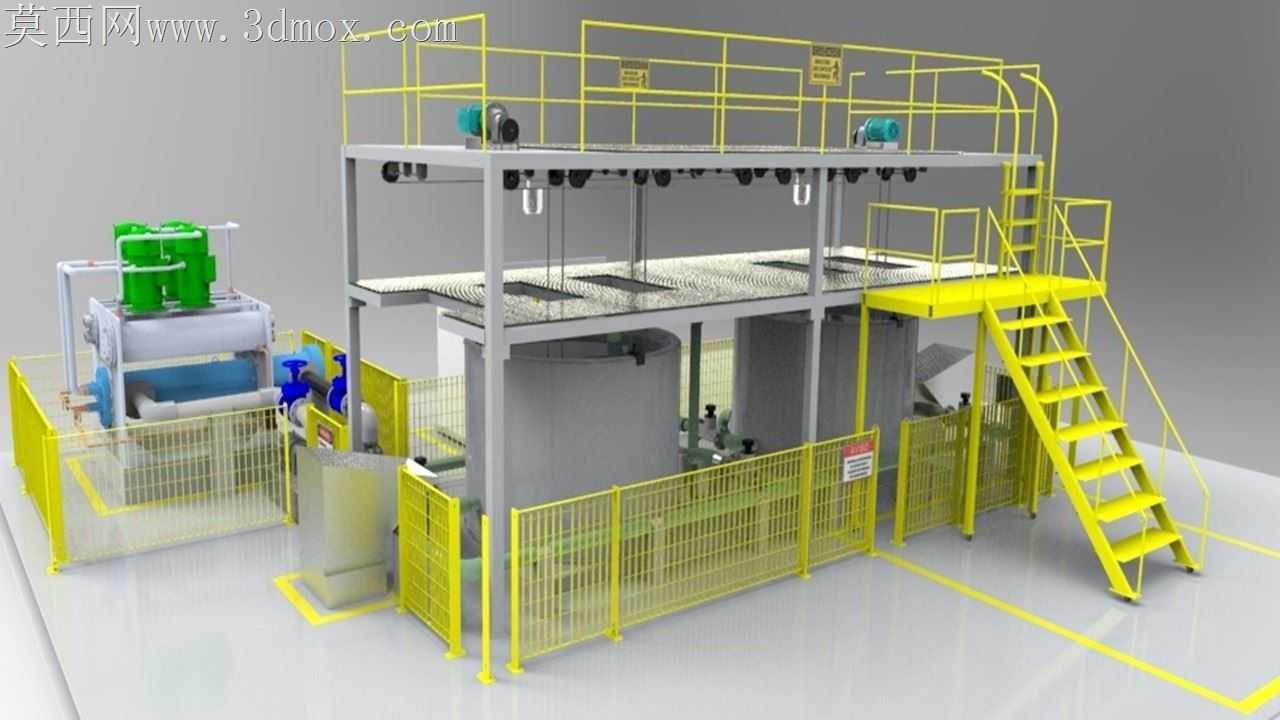

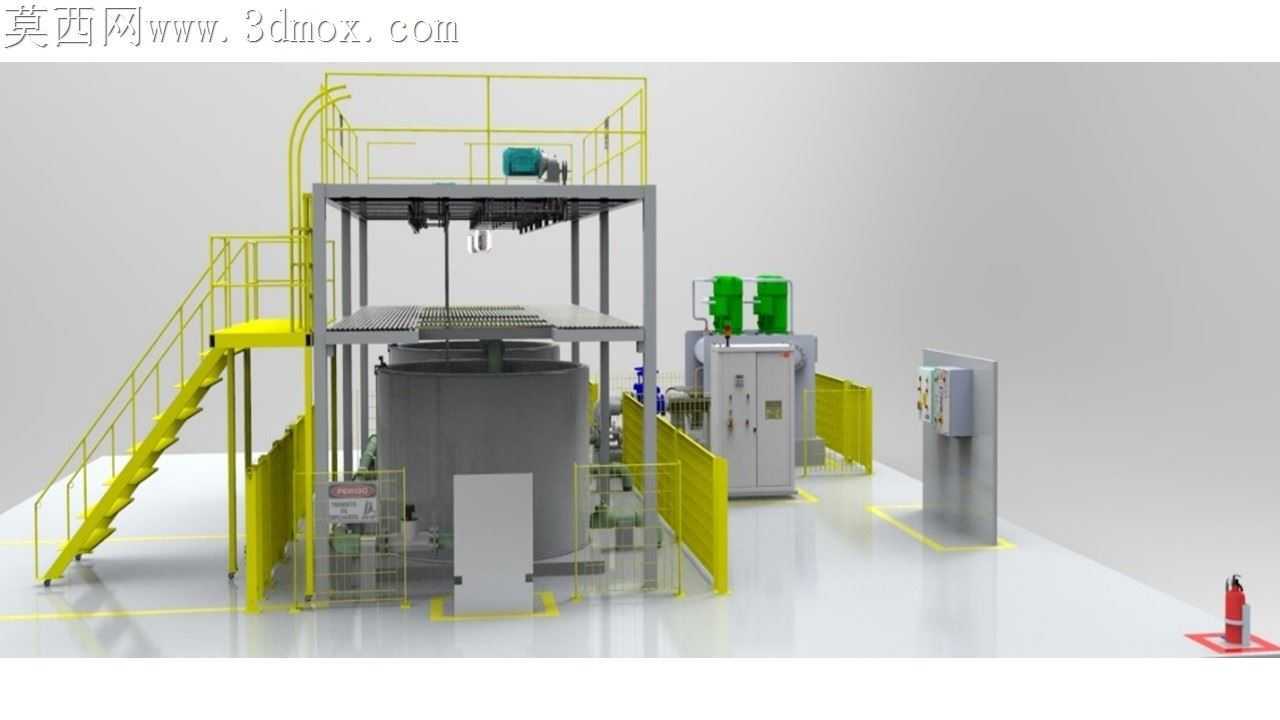

链条热处理生产线成套工业装备

链条类零件热处理过程中，最容易出现的问题是工装卡滞导致的零件磕碰伤、上下料节拍不匹配造成的加热保温时长偏差，以及高空作业平台的防护盲区带来的安全隐患，这套装备的结构设计完全围绕这些现场痛点做了针对性调整。二层操作平台的护栏没有采用常见的整面满焊钢板，而是选用了网格密度适配现场巡检视线的冲孔防护网，既避免了操作人员失足坠落的风险，又能让地面值守人员清晰观察到顶部悬挂输送链的运行状态，不用频繁攀爬楼梯排查卡链故障。直梯与平台衔接的位置特意做了外扩的过渡踏步，常规工业梯直接对接平台边缘时，操作人员携带测温仪、工装夹具上下时很容易被护栏立柱勾住工作服，外扩踏步留出了足够的转身避让空间，哪怕双手持物也能平稳完成上下动作。悬挂输送链的吊具间距没有照搬通用热处理线的固定参数，而是匹配链条零件的单挂重量做了等距排布，相邻吊具的间隙刚好避开零件热处理过程中的热变形伸长量，不会出现高温下零件互相剐蹭导致的硬度不均问题。地面区域的防护围栏采用了快拆式的网片连接结构，不是常见的螺栓固定式围栏，当淬火槽需要清理氧化皮、更换冷却介质时，不用耗费大量时间拆卸螺栓，只需拔下定位插销就能移开对应区段的围栏，给维保作业留出足够的操作空间。设备布局上，淬火槽、清洗槽、回火炉的衔接位置特意留了150mm的高差过渡，不会让零件携带的淬火液倒流回加热炉区域，既减少了冷却液的无效损耗，也避免了高温炉体遇冷产生的开裂风险。顶部的驱动电机安装座做了可调节的腰型孔设计，输送链长期运行出现松弛时，不用拆解整个传动机构，只需调整电机座的固定位置就能完成张紧，大幅降低了日常运维的工作量。地面的黄色警示标线不是后期喷涂的装饰元素，而是和围栏布局、设备安全距离完全匹配的边界标识，操作人员站在标线外就能完成常规的参数调整、状态观察工作，误入危险区域的概率被降到最低。左侧配套的上料机构做了倾角优化，待处理的链条零件顺着导槽滑入挂具时不会出现堆叠卡料，导槽表面的耐磨衬板可以单独更换，不用因为长期磨损更换整个上料槽体，压缩了后期的维护成本。
