多工位转盘式自动缝纫机设备结构设计

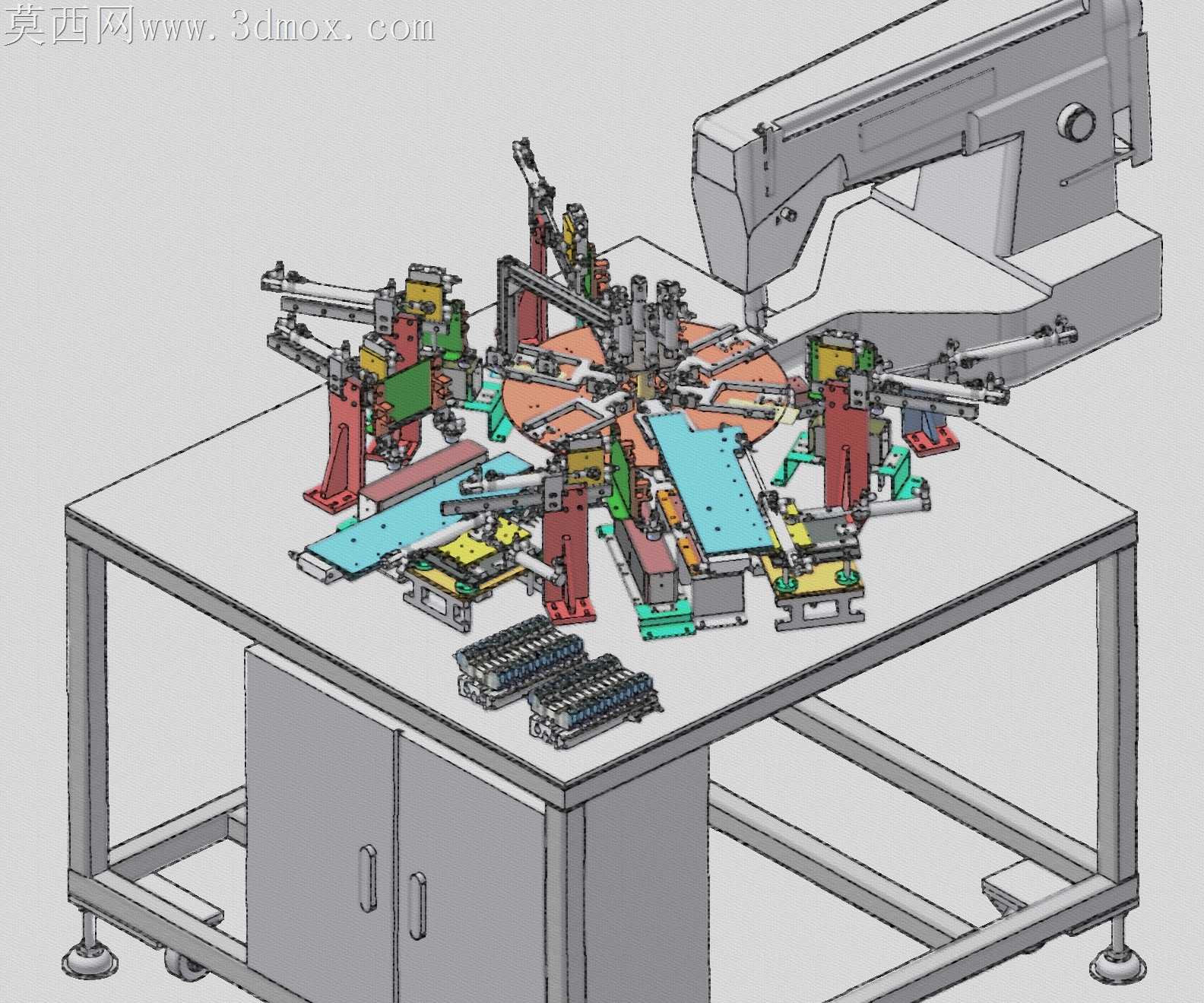

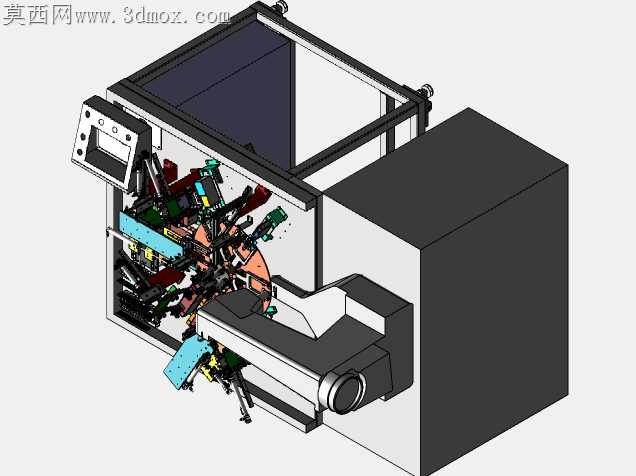

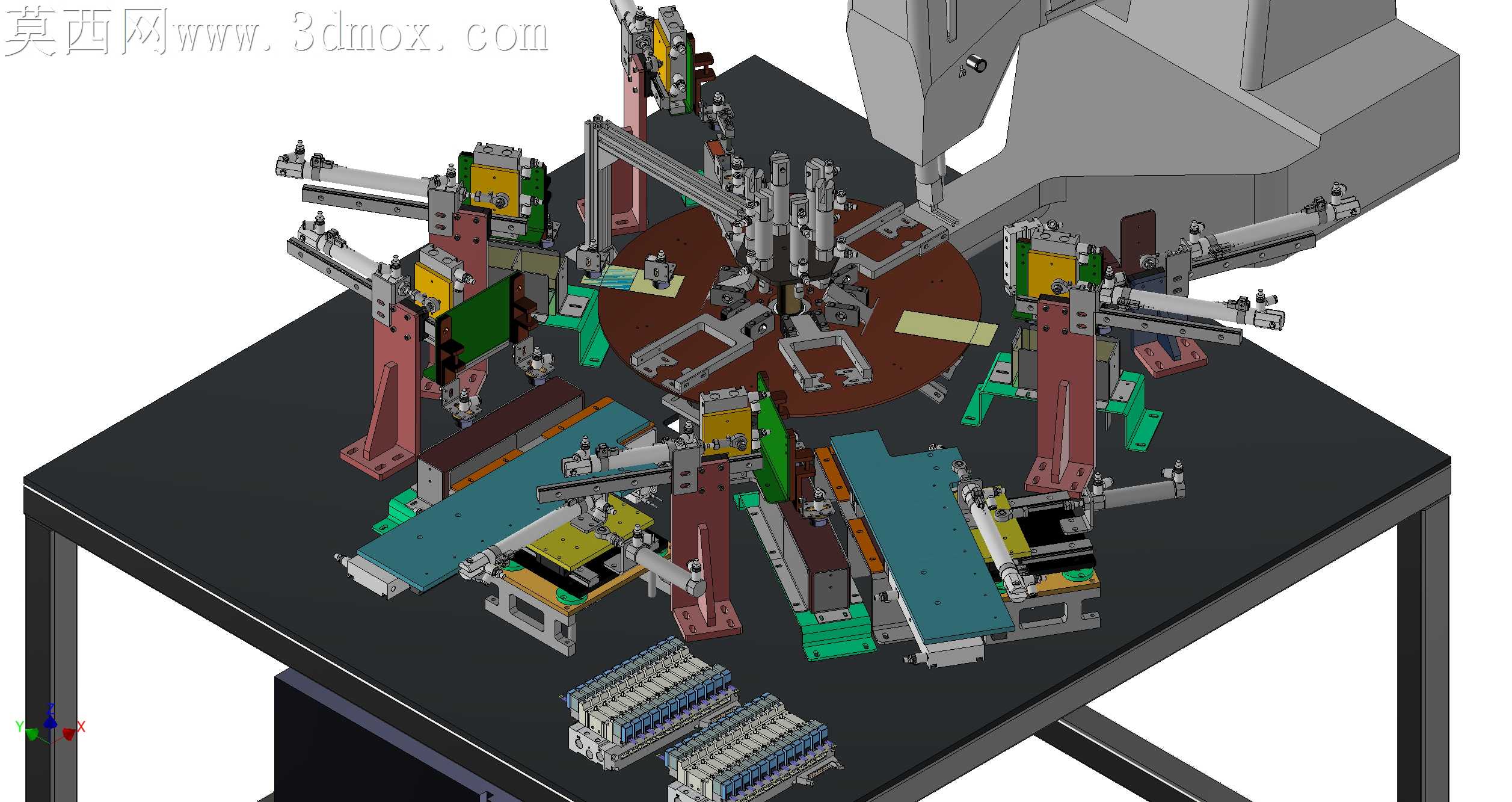

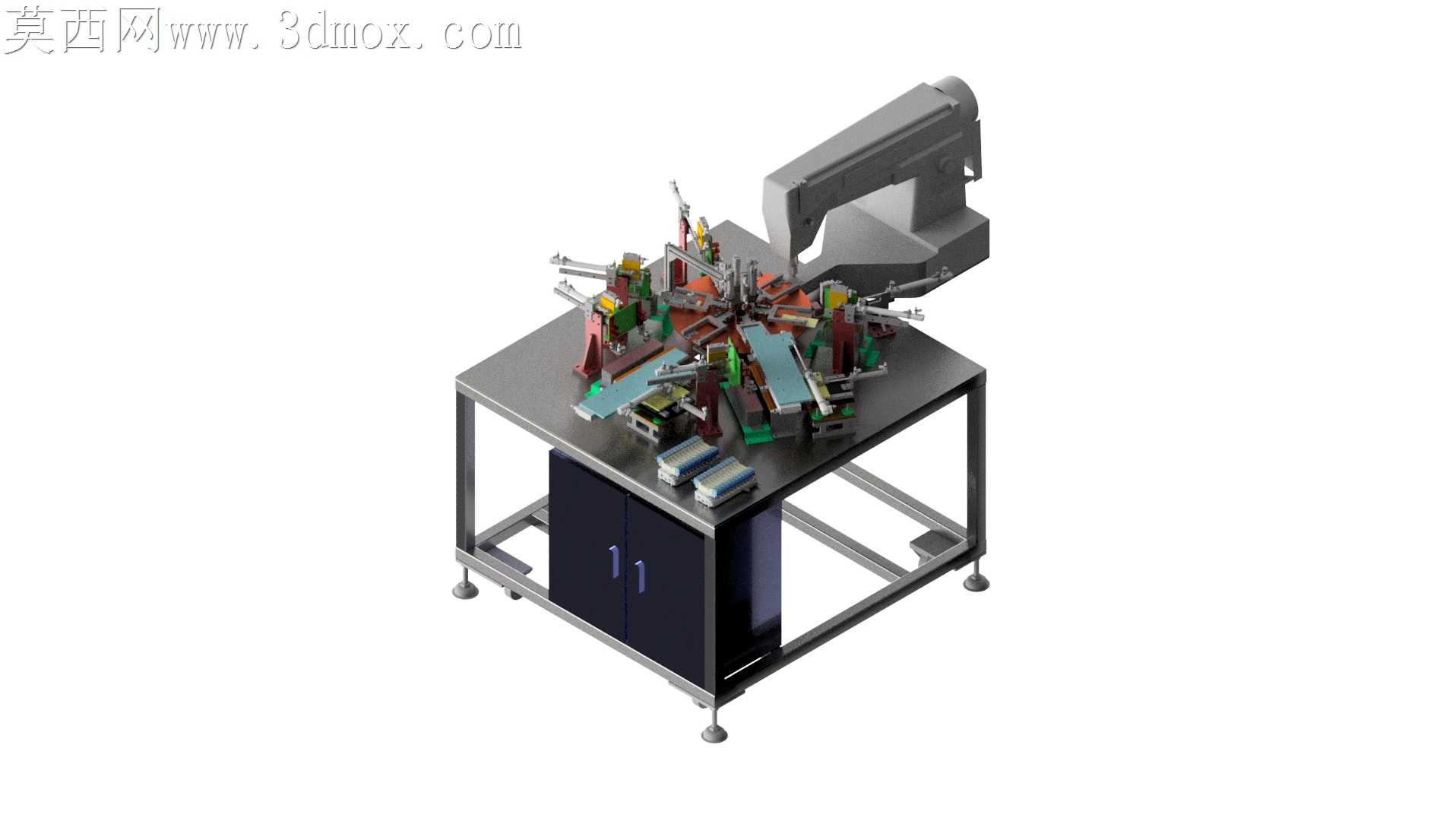

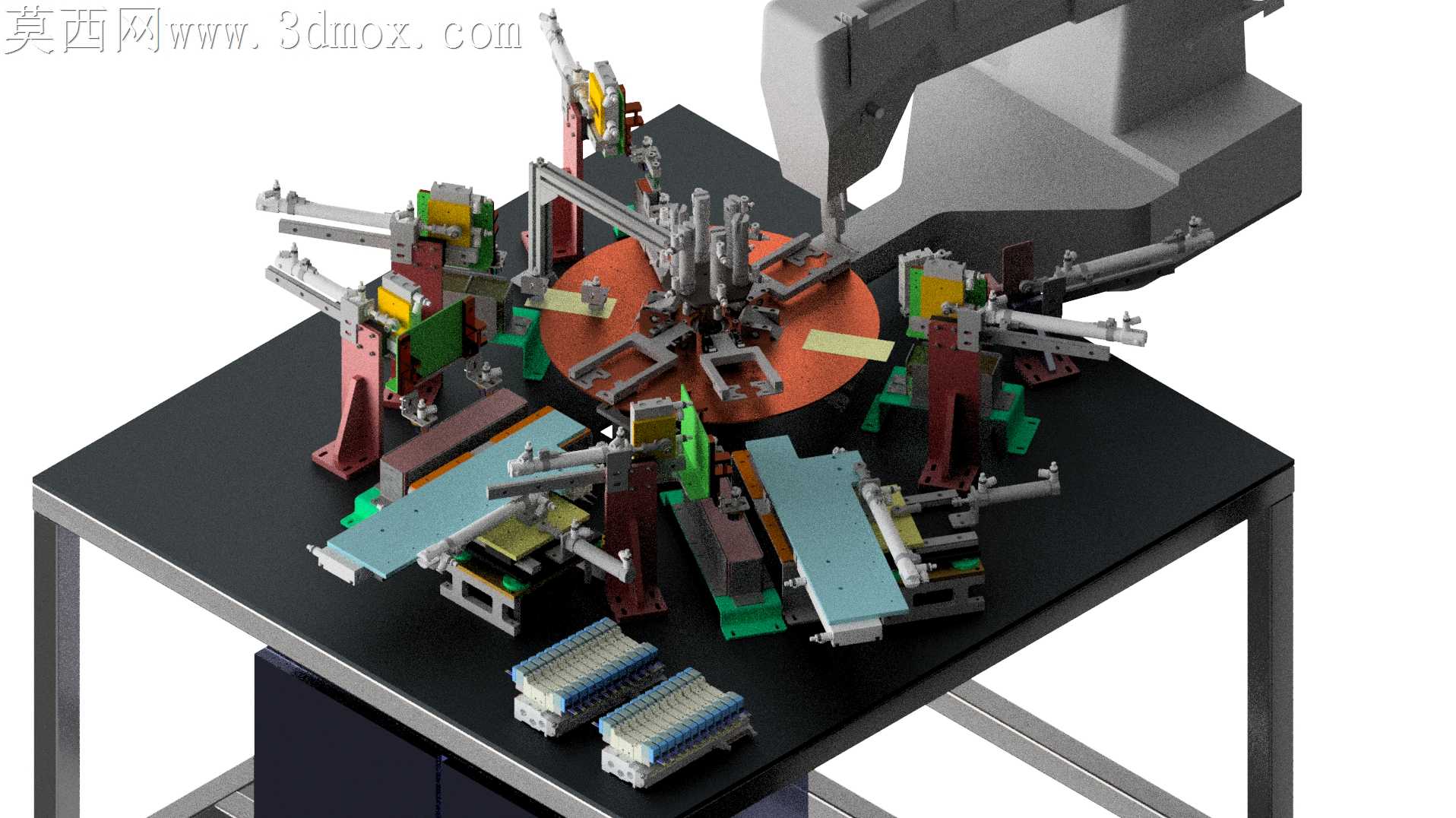

本作品为多工位转盘式自动化缝纫设备的三维建模设计，整体采用SolidWorks完成全参数化建模，通过真实渲染还原设备实际装配效果，各部件材质区分清晰：机架采用标准工业铝型材搭配钣金柜体，表面做哑光金属灰材质处理，脚轮搭配可调支撑脚做防滑橡胶材质，转盘工位采用硬质阳极氧化铝板材质，各工位夹持夹具区分不同金属与工程塑料材质，缝纫主机部分还原工业缝纫机的铸铁机身质感，传动部件做金属亮面处理，管线部分采用柔性橡胶材质表现，整体渲染光影柔和，结构层次分明，可直观呈现设备的装配关系与运行逻辑。设计思路围绕缝纫工序的自动化流转展开，核心采用多工位间歇转盘作为载具输送结构，围绕转盘圆周均匀布置多组工装夹具，分别对应上料定位、多方向折边压合、缝纫加工、下料出料等不同工序，替代传统人工单机缝纫的作业模式，实现工件的自动流转与连续加工。结构设计上，机架部分采用方管焊接框架搭配铝型材封边，下部设置双开门柜体用于放置电气控制元件与气源处理组件，台面预留转盘安装基准与各工位机构的安装孔位，保证整体结构的刚性与安装精度；转盘采用精密凸轮分割器驱动，保证工位切换的定位精度，每个工位的夹具针对待加工片状工件设计，采用气缸驱动的压块、折边推块结构，可自动完成工件的定位夹紧与边缘折边定型，适配不同尺寸的片状缝制作业需求；缝纫主机安装在转盘对应工位的正上方，搭配可微调的安装支架，可根据缝纫需求调整机头高度与缝纫位置；各工位的执行机构采用模块化设计，可根据实际生产需求增减工位数量，调整夹具结构适配不同产品，设备整体布局紧凑，各运动部件预留足够的安全运行空间，气管、线路沿机架内部与型材槽道布置，走线整齐规范，既保证设备运行的稳定性，也便于后期的维护调试。建模过程中对所有标准件如气缸、导轨、螺丝、脚轮、分割器等均采用真实参数建模，非标零件按照实际加工工艺设计壁厚、安装孔位、加强筋等结构，保证模型可直接导出工程图纸用于生产加工，装配过程中严格按照实际装配顺序添加配合关系，验证各机构的运动行程无干涉，转盘转动时各工位夹具与周边机构无碰撞，气缸伸缩行程满足工件夹紧与折边的需求，缝纫机头的运动范围覆盖工件的缝纫区域，整体模型完整还原了自动化缝纫设备的全部结构细节，可用于方案展示、结构验证、生产指导等多个场景。
