带凹槽轻量化螺栓式书写笔结构设计

这款带凹槽的螺栓动作笔结构，最初的设计出发点是解决常规同结构笔身塑料用料冗余的问题，在实际文具量产场景中，笔身作为占整体耗材比重最高的部件，每减少几克的原料消耗，在十万级、百万级的量产批次下就能带来十分可观的成本压缩，同时也能降低产品的整体重量，提升长时间握持书写的舒适度。从结构适配性来看，这款笔完全兼容市面流通量极大的Pilot G2规格墨盒与配套复位弹簧，不需要单独开模定制专用的内芯配件，用户后续替换耗材的成本极低，也能适配不同书写偏好的用户选择不同线幅、墨色的替芯使用，不需要对笔身内部的容纳腔做额外修改。

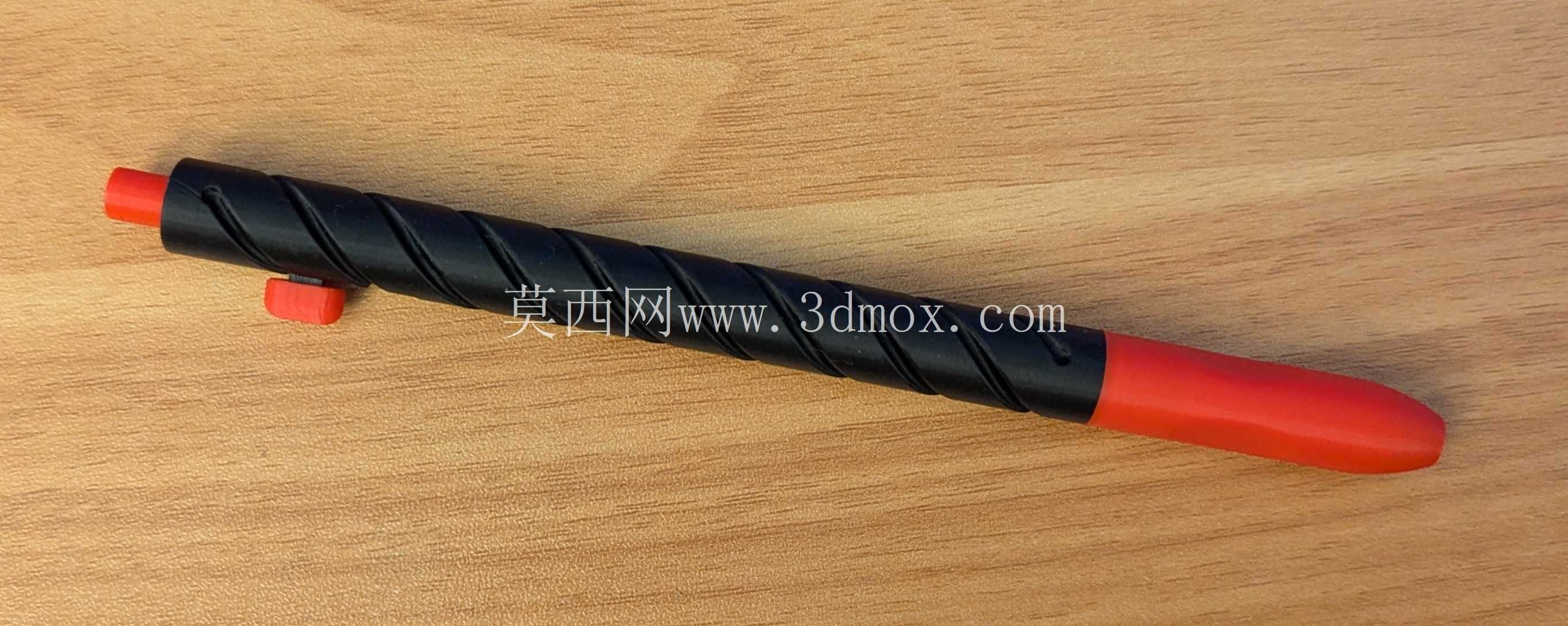

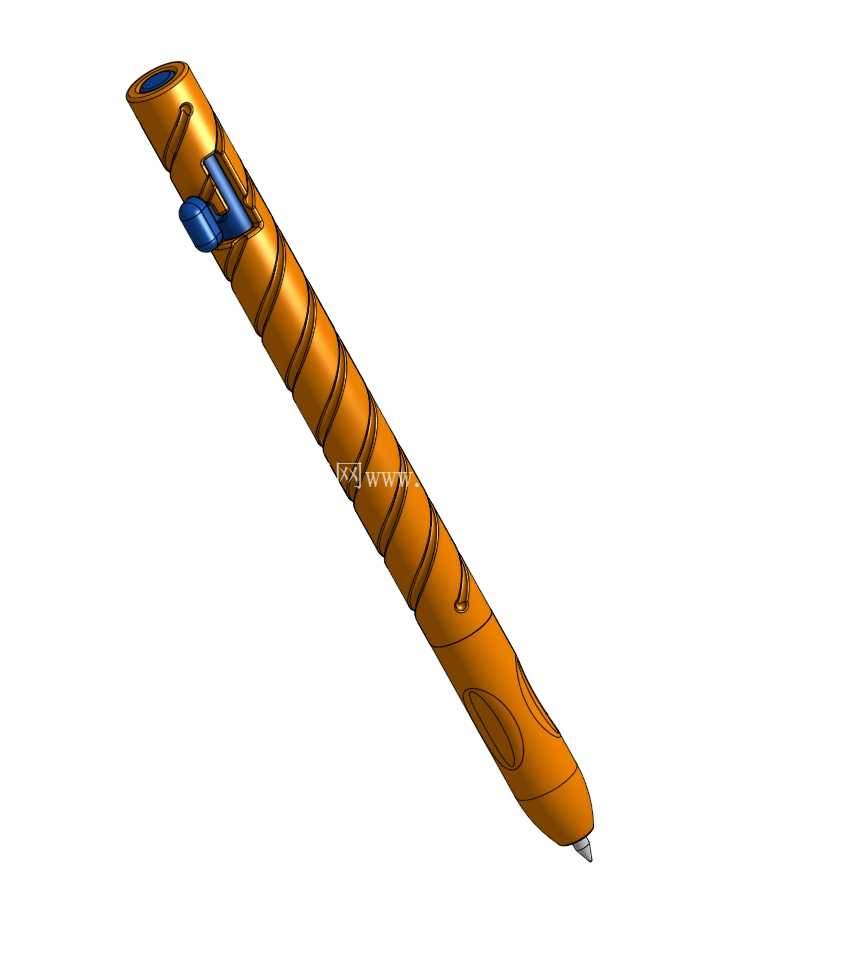

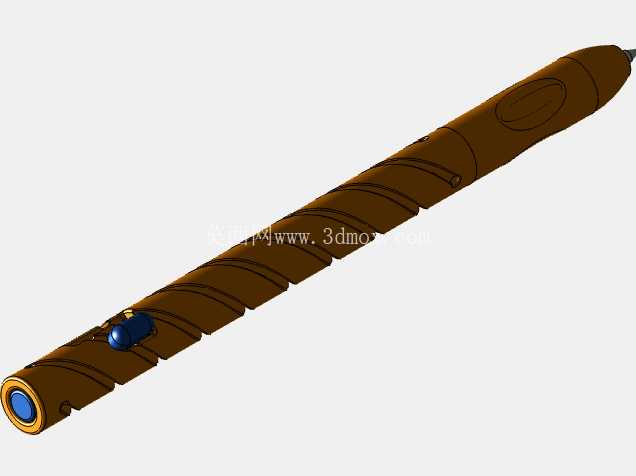

从外形结构来看，笔身整体采用类螺栓的螺旋纹理作为基础外形，螺旋纹理本身就可以提升握持时的摩擦力，避免手汗较多时书写打滑的问题，而在螺旋纹理的基础上开设的连续凹槽结构，并不是单纯为了外观造型做的装饰设计：一方面凹槽直接削减了笔身壁厚上的冗余材料，在保证笔身结构强度满足日常使用抗摔、抗挤压要求的前提下，最大化减少了塑料原料的用量；另一方面凹槽形成的凹凸触感，能让用户在盲操作时快速定位笔身的握持位置，不需要刻意调整握笔角度就能找到舒适的书写姿态。笔夹部分采用侧装式的弹性卡扣结构，卡扣的凸起尺寸经过反复调整，既可以稳定卡在笔记本封皮、工装口袋的布料上不会轻易脱落，又不会因为卡扣凸起过高导致放置时硌手，卡扣的根部做了圆弧过渡处理，避免反复掰动卡扣时出现应力集中断裂的问题。

笔身的内部容纳腔尺寸完全按照Pilot G2替芯的外形尺寸做适配，腔体内壁做了0.2mm的余量设计，既不会因为间隙过大导致替芯在内部晃动产生异响，也不会因为间隙过小导致替芯安装、替换时出现卡滞。笔的触发机构采用经典的螺栓动作结构，通过旋转笔尾的动作结构实现笔尖的伸出与收回，相比按动式结构，旋转式的螺栓动作结构误触发概率更低，放在口袋里不会因为挤压导致笔尖意外伸出污染衣物，动作结构的阻尼感经过调校，旋转时的反馈清晰，不会出现松垮或者卡滞的问题。笔尖部分的收口做了锥形过渡，既可以保证书写时的视线不被笔身遮挡，也能提升笔尖部分的结构强度，即使笔从桌面高度意外跌落，笔尖触地也不会轻易出现开裂、变形的问题。

从安装边界与适配场景来看，这款笔的整体外径控制在12mm以内，整体长度在收笔状态下为140mm左右，和常规中性笔的尺寸保持一致，可以适配市面上绝大多数标准笔袋、笔记本笔插的尺寸，不需要额外定制配套的收纳配件。笔身的壁厚在非凹槽位置保持1.8mm的常规塑料件壁厚，凹槽位置的最小壁厚控制在1.2mm，完全满足ABS或者PLA材质的注塑、3D打印成型要求，不会出现注塑时填充不足、打印时层间强度不够的问题。在实际使用场景中，这款笔既可以作为日常办公、学生书写的常规文具使用，也可以作为3D打印爱好者的自制个性化文具，因为结构简单、没有复杂的异形曲面，打印或者注塑生产的良率都能保持在较高水平。

设计过程中曾经考虑过将凹槽做的更深来进一步减少用料，但经过受力仿真验证，当凹槽位置壁厚小于1mm时，笔身在承受100N的径向挤压力时就会出现明显的形变，甚至出现开裂的问题，因此最终将最小壁厚锁定在1.2mm，兼顾了轻量化和结构强度的要求。另外笔身表面的螺旋纹理的导程也经过调整，导程设置为8mm，刚好和普通人握持时手指的接触间距匹配，握持时手指刚好能卡在螺旋纹理的凹陷位置，配合额外开设的凹槽，长时间书写也不容易出现手指打滑、疲劳的问题。笔夹的位置设置在笔身上部距离笔尾25mm的位置，卡在口袋上时笔身的重心刚好在口袋布料的支撑点附近，不会因为重心过于靠下导致笔身倾斜、容易滑落。
