模拟赛车用SIM顺序变速杆结构设计

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1162397
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计
  • 模拟赛车用SIM顺序变速杆结构设计

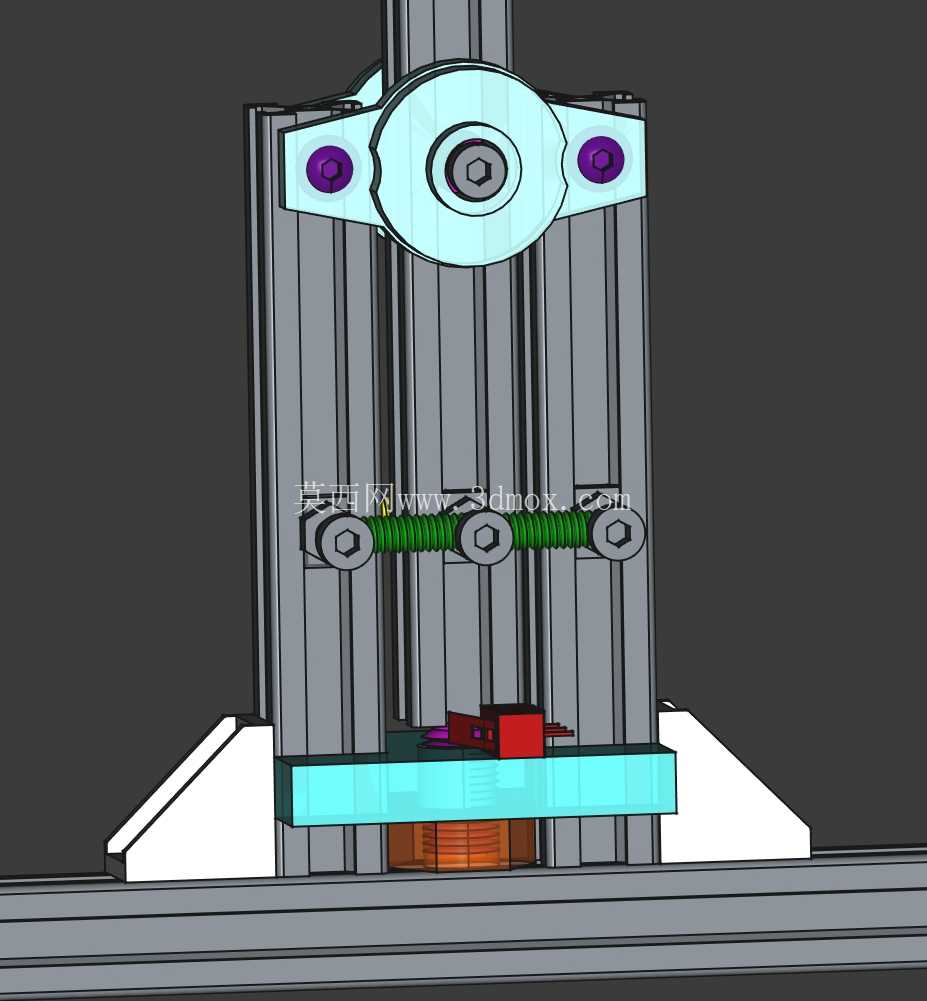

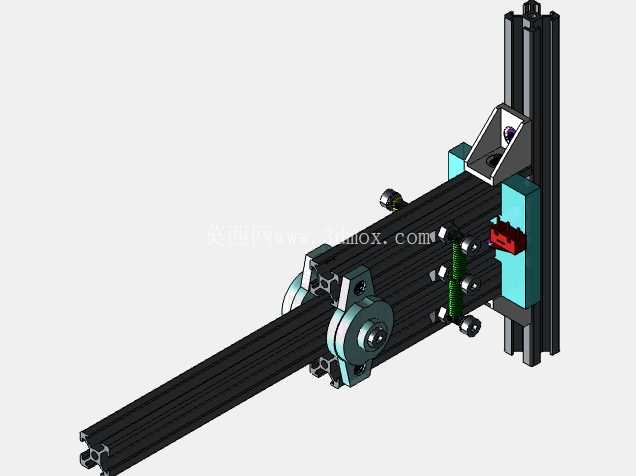

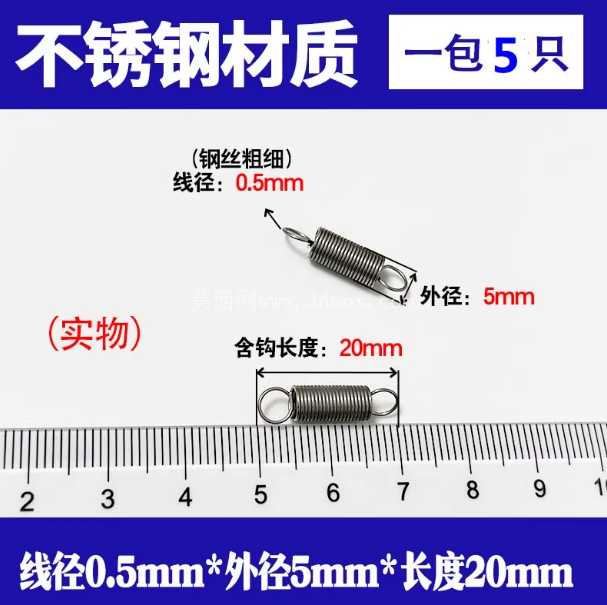

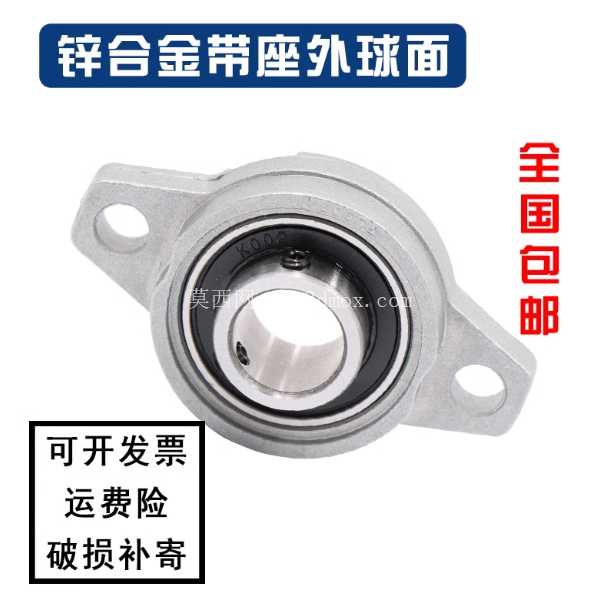

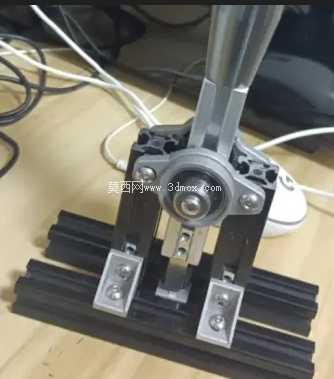

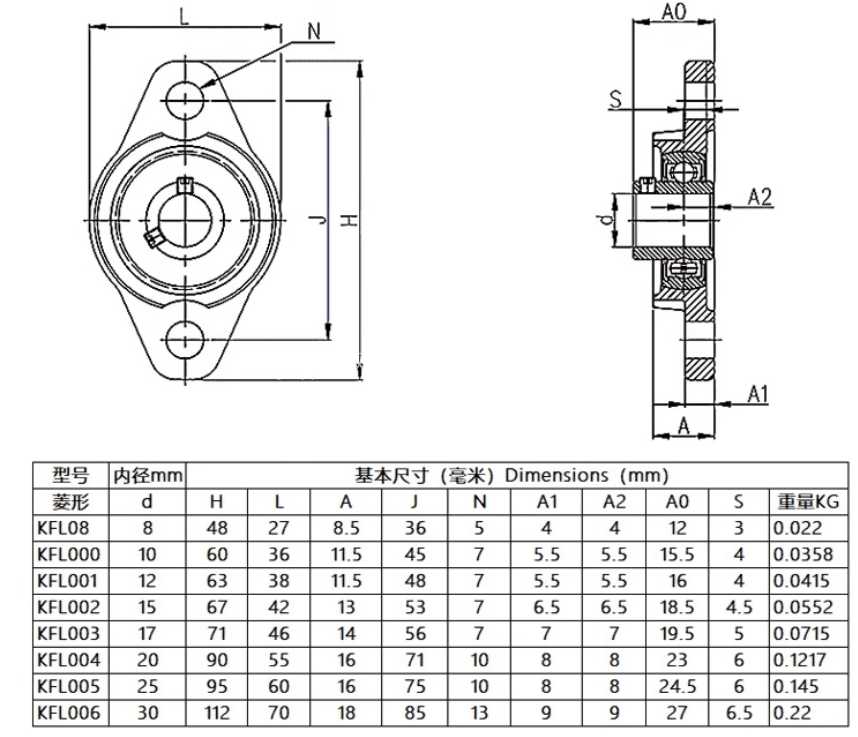

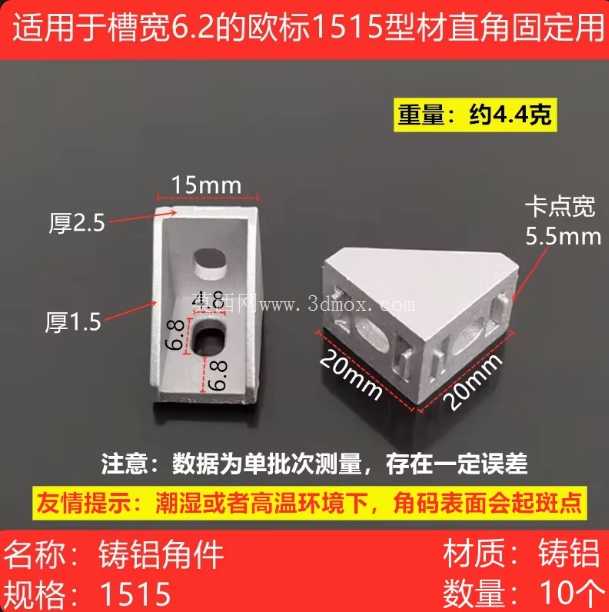

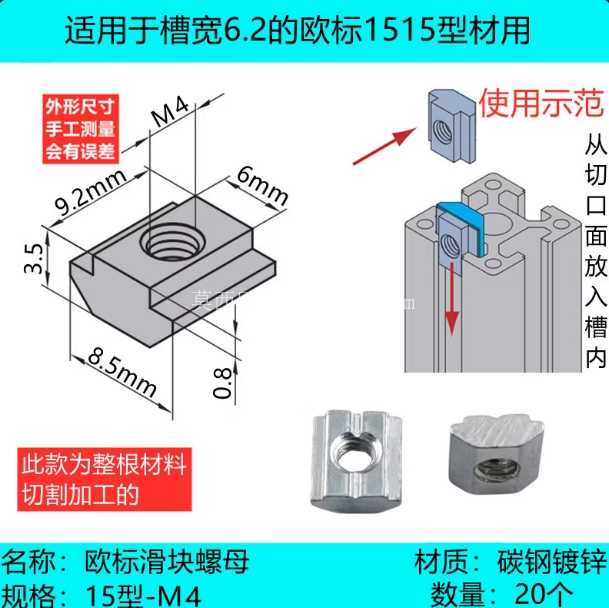

  这款顺序变速杆主要面向模拟赛车外设改装、桌面级模拟驾驶设备搭建场景使用,作为模拟驾驶系统中挡位切换的核心输入部件,替代传统游戏手柄按键或普通方向盘拨片,还原真实赛车序列式变速箱的换挡操作手感,帮助模拟赛车玩家获得更贴近实车的操作反馈,也可用于小型驾驶模拟实训台的挡位输入模块搭建。整个换挡机构的底座采用1515工业铝型材搭建,这类铝型材的槽宽适配标准T型槽螺母,安装时不需要额外焊接或打孔,只需要通过配套螺钉就能完成各部件的位置固定,后期调整换挡杆的安装高度、固定位置时,只需要松开对应螺母滑动调整即可,适配不同桌面厚度、不同安装空间的搭建需求,不管是固定在模拟赛车座舱的铝型材框架上,还是直接夹装在普通桌面边缘,都能通过调整型材固定位置找到合适的安装点。换挡杆的旋转支撑部位选用KFL08棱柱形轴承座,这类带座轴承的内孔适配8mm直径的旋转轴,安装时轴承座本身自带的安装孔可以直接通过T型螺母固定在铝型材底座上,不需要额外加工轴承安装位,旋转轴穿过轴承内孔与换挡杆主体连接,能够保证换挡杆前后摆动时的旋转同轴度,避免长期使用后出现换挡杆晃动、卡滞的问题,轴承自带的密封结构也能减少日常使用中灰尘进入摩擦副,降低后期维护的频率。换挡回位结构采用长度20mm、外径5mm的拉伸弹簧,弹簧两端分别挂接在换挡杆下部和底座的固定点上,当驾驶者向前或向后推动换挡杆完成挡位切换动作后,弹簧的回弹力会带动换挡杆自动回到中位,还原真实序列式变速箱换挡后的挡杆回位手感,弹簧的预紧力可以通过调整挂接位置的固定点进行微调,适配不同玩家对换挡力度的偏好,喜欢重手感换挡的可以将弹簧预紧长度调短,偏好轻柔操作的则可以适当放长弹簧的初始挂接长度。

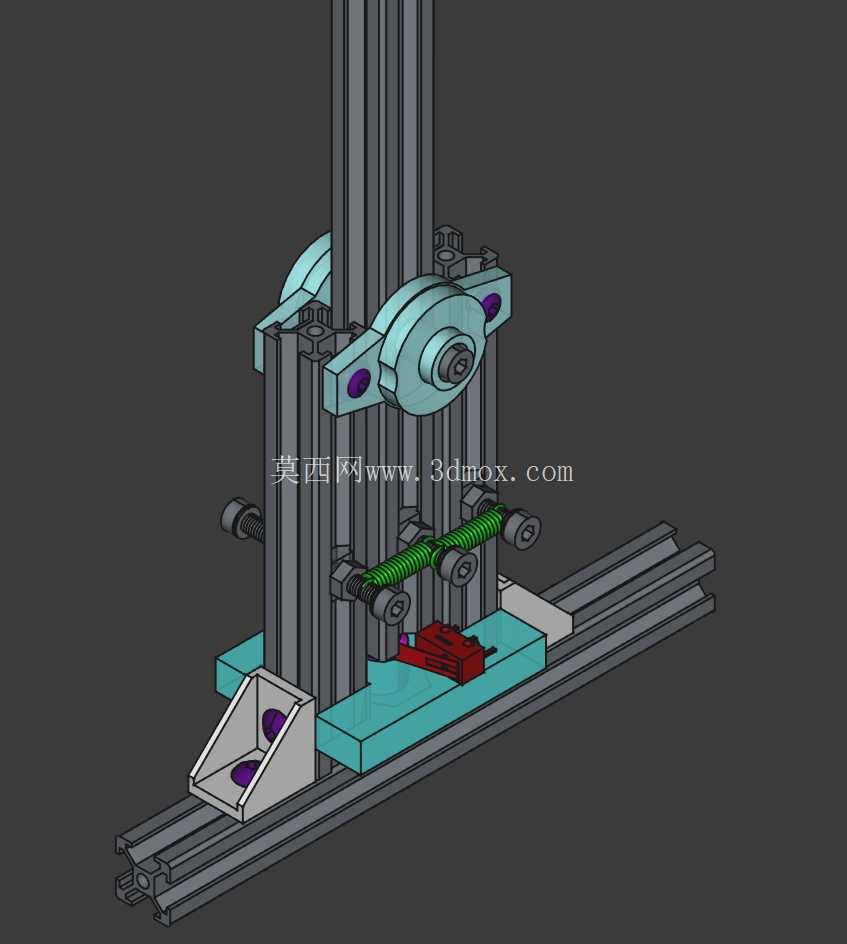

  机构中部设置的H形中心固定块,主要用于安装滚珠柱塞螺钉和微动开关,滚珠柱塞螺钉的端头抵在换挡杆下部的定位槽内,当换挡杆摆动到换挡位置时,柱塞端头会落入对应位置的定位凹点,提供清晰的换挡入位阻尼感,模拟实车换挡时的挡位吸入感;微动开关则对应前后两个换挡方向布置,当换挡杆摆动触发对应位置的微动开关时,就会输出升挡或降挡的电信号到模拟驾驶控制板,完成挡位信号的输入,这个H形固定块不需要过高的结构强度,采用木材或塑料加工即可满足使用要求,也可以通过常规的数控铣削加工制作,加工门槛低,方便个人玩家自行制作替换。整个机构的安装边界控制较为紧凑,底座采用的1515铝型材单根长度可根据安装需求裁切,常规桌面使用场景下底座长度控制在150mm以内、宽度控制在80mm以内即可满足安装稳定性要求,换挡杆直立状态下的总高度控制在180mm左右,不会遮挡模拟驾驶时的前方屏幕视线,换挡杆的摆动角度控制在前后各15度范围内,符合真实赛车序列式挡杆的操作行程,操作时手腕不需要大幅度摆动,长时间模拟驾驶也不容易产生操作疲劳。

  在结构设计思路上,整个机构全部采用标准件搭建,没有定制化的特殊加工零件,所有部件都可以通过常规五金渠道采购,不需要开模或特殊定制,个人玩家只需要准备对应的标准件和简单的内六角扳手就可以完成整机组装,组装过程不需要复杂的调试,只需要调整弹簧预紧力和柱塞螺钉的伸出长度,就可以获得合适的换挡手感;各部件的固定全部采用可拆卸的螺钉连接,后期如果需要更换弹簧、调整微动开关位置或者更换不同长度的换挡杆头,都可以快速拆解调整,不需要破坏原有底座结构。

  在实际使用过程中,铝型材底座的重量搭配底部粘贴的防滑橡胶垫,直接放置在桌面时也不会因为换挡操作产生滑移,不需要额外打孔固定桌面,兼顾了安装便利性和使用稳定性;轴承座的旋转间隙控制在合理范围内,换挡过程中没有多余的横向旷量,配合滚珠柱塞提供的挡位定位感,能够清晰区分空挡和换挡触发位置,避免出现误触发挡位信号的问题,微动开关的触发行程与挡杆摆动行程匹配,当挡杆摆动到行程三分之二位置时即可触发开关信号,不需要将挡杆推到极限位置,减少长期操作对机构的冲击,提升整体使用寿命。
