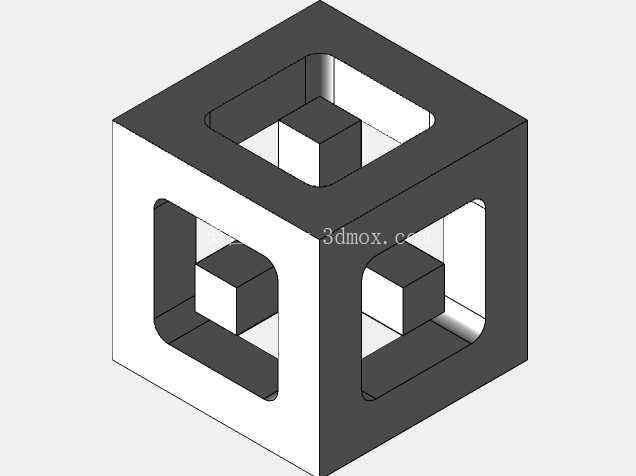

镂空嵌套式立方结构机械构件

　　这类镂空嵌套立方结构，在铸造工艺验证环节常作为标准测试件使用，不少铸造车间在新砂型配比调试、浇注温度参数校准阶段，都会优先加工这类结构来验证金属液的充型能力，毕竟三个正交方向都带方形通孔、内部还嵌套独立小立方的结构，很容易出现拐角处冷隔、内腔粘砂、壁厚不均等常见铸造缺陷，用它做试模件能一次性暴露多个工艺问题，比单纯做阶梯试块更贴近实际复杂铸件的成型状态。从结构设计逻辑来看，外框采用等壁厚立方体设计，三个相邻面的中心位置开设同轴方形通槽，槽口边缘做了微小的倒角过渡，避免浇注时尖角位置产生应力集中导致的铸件开裂，内部嵌套的小立方体与外框的连接筋厚度均匀，所有连接位置都做了圆弧过渡处理，既保证了整体结构的刚性，又能让金属液在型腔内流动时没有明显的阻力突变，减少卷气、夹渣缺陷的产生概率。

　　实际生产中这类结构也常作为机械基础教学的示教模型，用来给刚接触机械结构的从业者讲解空间正交结构的装配逻辑、壁厚均匀性对零件变形的影响，不少职业院校的金工实训课上，也会用这类结构作为钳工、铣工的基础练习件，让学员练习方形槽的对称度加工、内外立方体的同轴度找正。从安装适配的角度来说，该结构的外轮廓为标准正立方体，六个面的平面度公差可以控制在IT7级以内，作为工艺测试件使用时，可以直接放置在标准检验平台上完成尺寸检测，不需要额外制作专用工装夹具，三个方向的通槽尺寸完全一致，检测时可以用标准量块直接塞入槽内检测间隙，快速判断铸件的收缩率是否符合工艺要求。

　　设计这类结构的时候，需要重点考虑壁厚的均匀性，外框的壁厚、内部连接筋的厚度、嵌套小立方的边长要保持合理的比例，一般来说连接筋的厚度不超过外框壁厚的三分之二，避免厚大位置产生缩孔缩松，同时所有的内角位置都要设计不小于R1的铸造圆角，防止清砂过程中出现应力断裂，也能避免后续机加工时刀具在尖角位置崩损。在自动化铸造生产线的调试阶段，这类结构还可以用来验证机械手取件的夹持定位精度，因为六个面的结构对称，不管从哪个方向夹持都能找到稳定的定位基准，不需要额外设置防错结构，能快速校验夹持工装的对中精度，减少正式铸件生产时因为定位偏差导致的取件掉落、铸件磕碰问题。

　　不少做3D打印砂型的企业，也会把这类结构作为打印精度的测试件，通过测量内部嵌套立方体的位置度、通槽的尺寸偏差，来校验打印头的运动精度、砂型的固化收缩率，比单纯的平面测试件更能反映复杂空间结构的打印成型质量。日常做结构有限元分析练习的时候，这类对称结构也常作为网格划分的练习案例，因为结构存在三个对称面，可以只取八分之一模型做分析，快速验证不同网格尺寸对分析结果的影响，帮助初学者理解对称约束的施加方法、应力集中位置的判断逻辑。
