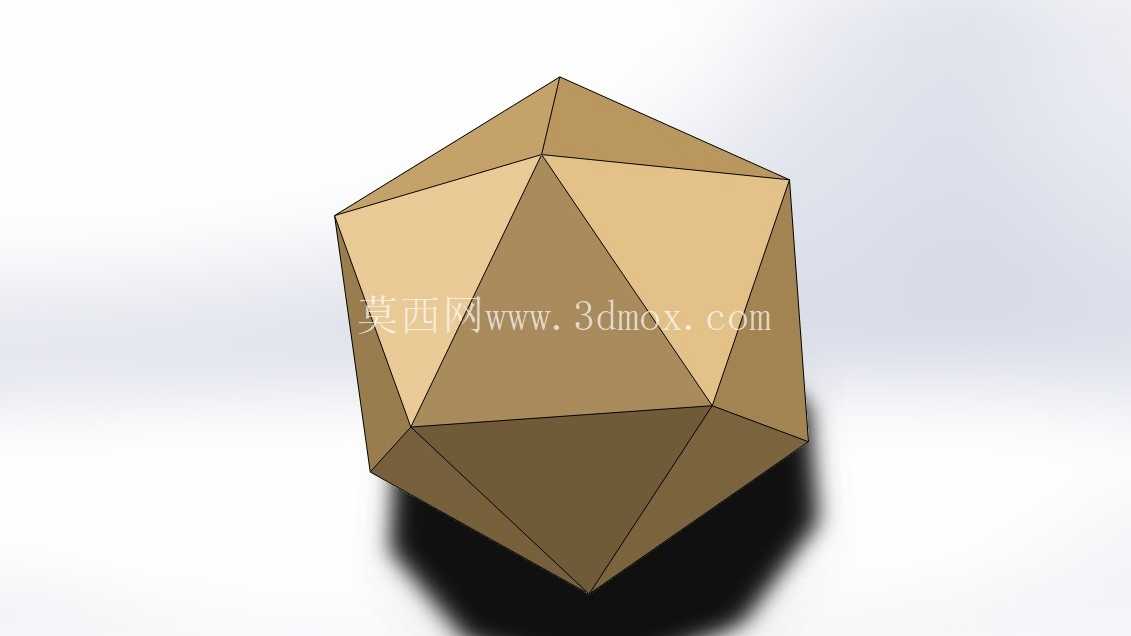

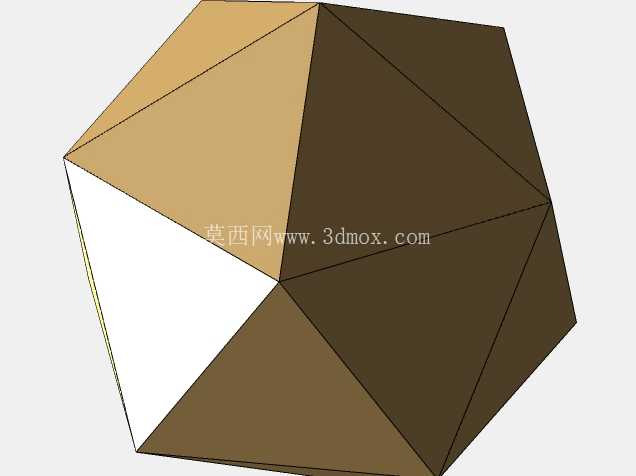

这类三角拼接的多面球体结构,在铸造工艺领域常作为工艺验证件、流道模拟载体以及艺术铸品的基础原型使用,区别于常规光滑球面铸件,多面拼接的结构在金属液充型过程中能够更直观地呈现不同角度面的充型流速差、冷隔缺陷易发位置,帮助工艺人员快速调整浇口位置、排气槽布局,无需额外制作复杂的曲面检测工装,就能通过平面的成型质量判断整体工艺参数的匹配度。从结构特性来看,该几何体由二十个等边三角形面拼接构成闭合球体,所有相邻面的二面角完全一致,所有棱边长度相等,所有顶点到几何中心的距离完全相同,这种高度对称的特性让它在铸造工艺验证中具备独特优势:不管采用何种角度放置模具,各个面的重力充型条件具备可对比性,不会因为曲面的曲率变化导致金属液流动状态出现无规律偏移,能够精准控制变量验证浇注温度、模具预热温度、保压时间等参数对铸件成型质量的影响。
在实际设计过程中,首先要确定球体的公称直径,也就是外接球直径,这个尺寸需要匹配常用的工艺验证模架规格,常规实验室用的验证件外接球直径控制在80mm到120mm区间,既不会因为尺寸过小导致棱边成型不清晰,也不会因为尺寸过大造成金属液浪费、模具开合行程不足的问题。建模阶段需要先构建基础正二十面体的线框,确认所有三角形面的平面度误差控制在0.02mm以内,所有棱边的倒角需要统一,因为铸造过程中尖锐棱边容易造成应力集中,还会导致模具对应位置出现啃模损伤,常规棱边倒R0.5到R1mm的圆角,既不破坏多面的视觉特征,也能满足铸造模具的寿命要求。
安装边界方面,这类结构如果作为工艺验证件使用,不需要额外设计安装结构,直接在模具分型面位置设置均匀分布的顶杆点位即可,顶杆点位要避开所有棱边和三角形面的中心位置,选择在三个面交汇的顶点位置,这样顶出过程中不会在铸件的大平面上留下顶杆痕迹,也能保证顶出力均匀分布,避免顶出过程中铸件出现变形。如果是作为艺术铸造摆件的原型,则需要在球体的底部设计一个直径10mm左右的平面安装座,安装座的高度控制在3mm到5mm,保证放置时的稳定性,同时安装座与球体的衔接位置要做平滑过渡,避免出现突兀的衔接棱边影响整体外观。
在实际生产场景中,这类结构除了用于铸造工艺验证,还可以作为铸造教学的实操件,让学员掌握对称多面结构的分型面选择技巧——由于结构完全对称,分型面可以选择在任意一组平行的三角形面所在平面,学员可以通过不同分型方案的实操,对比不同分型方式下的模具加工难度、飞边产生量、铸件取出难度,快速建立对称结构的工艺设计思维。另外在精密铸造领域,这类结构也常作为熔模铸造的收缩率测试件,因为各个方向的结构厚度完全一致,能够精准测量不同方向的合金收缩率,为后续复杂精密铸件的尺寸补偿提供准确的数据支撑,避免因为曲面结构的厚度差异导致收缩率测量出现偏差。设计过程中还要注意壁厚的均匀性,整个球体的壁厚要控制在3mm到5mm之间,壁厚偏差不超过0.3mm,避免因为壁厚不均导致铸件出现缩孔、缩松缺陷,内部空腔如果是实心结构则不需要额外考虑砂芯定位,如果是空心结构则需要在非外观面设置工艺孔,用于砂芯的固定和排气,工艺孔的位置要选择在后续容易打磨封堵的位置,保证外观面的完整性。
