长跨度电力输送臂架结构设计方案

户外电力架设场景里，长跨度输送臂架最容易出现的问题是中段下挠变形，尤其是带端部作业机构的臂体，常规等截面设计要么自重过大抬升安装难度，要么刚度不足在风载、端部负载耦合作用下出现焊缝疲劳开裂。这套臂架结构在截面选型上没有采用统一规格的矩形管，而是沿着臂长方向做了渐变的壁厚与截面高度调整，靠近铰接基座的区段截面高度更大，壁厚也预留了足够的焊接余量，往端部驱动机构延伸的过程中逐步收窄截面、减薄壁厚，既把整臂的自重控制在人工辅助吊装可操作的区间，也让弯矩沿臂长的分布曲线和截面抗弯模量的变化趋势完全匹配，不会出现局部应力集中的薄弱点。

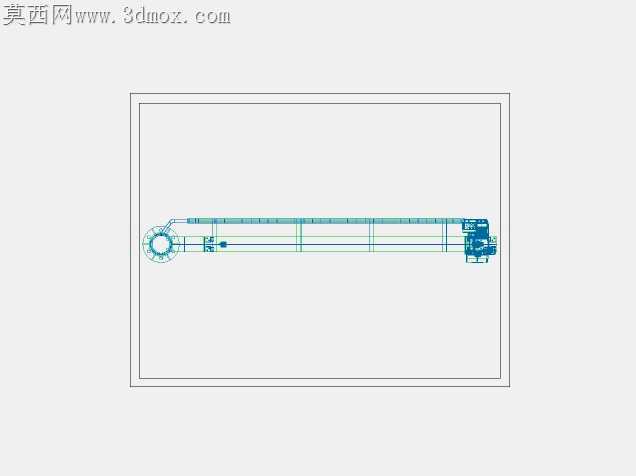

臂架左侧的铰接孔没有直接在臂体母材上开孔，而是单独嵌入了调质处理的衬套，衬套和臂体主弦杆之间通过三面围焊的加强筋传力，筋板的排布特意避开了铰接转动时的干涉区间，也给现场安装时的销轴穿装留足了操作空间，不会出现筋板挡手、销轴无法对位的问题。臂体内部的横撑排布没有按等间距死板设置，在铰接端、中部挠度最大位置、端部驱动机构连接座三个受力峰值点加密了横撑密度，其余区段适当拉大横撑间距，横撑和主弦杆的连接位置全部做了切角处理，避免焊接时出现应力集中的死角，也减少了焊后应力变形的矫正工作量。

端部和驱动机构连接的法兰座没有直接焊在臂体端面上，而是向后延伸了一段插入式的连接段，插入臂体内部的长度达到截面高度的1.2倍，通过周边角焊加内部塞焊的方式和臂体连为一体，哪怕端部机构频繁启停产生冲击载荷，也不会出现法兰座焊缝撕裂的问题。臂体上排布的管线固定座全部采用可拆卸的卡箍结构，位置避开了臂体的受力焊缝，后期维护更换线缆时不需要在主结构上动火，也不会因为管线固定点的额外载荷影响主臂的受力分布。

现场拼装时，这套臂架的铰接端衬套和销轴的配合公差选了H8/f7的间隙配合，既保证转动时没有卡滞，也不会因为间隙过大产生晃动冲击，端部法兰的连接孔全部配做了定位销孔，现场安装时不需要反复调整对位，穿入螺栓后就能保证驱动机构的输出轴线和臂架的设计轴线完全重合，不会出现偏载磨损的问题。臂架表面的涂装预留了现场焊接位置的不涂区，避免现场补焊时打磨涂层产生额外工作量，所有外露的棱边全部做了R3的圆角处理，既减少涂装时的流挂问题，也避免安装维护时划伤作业人员。
