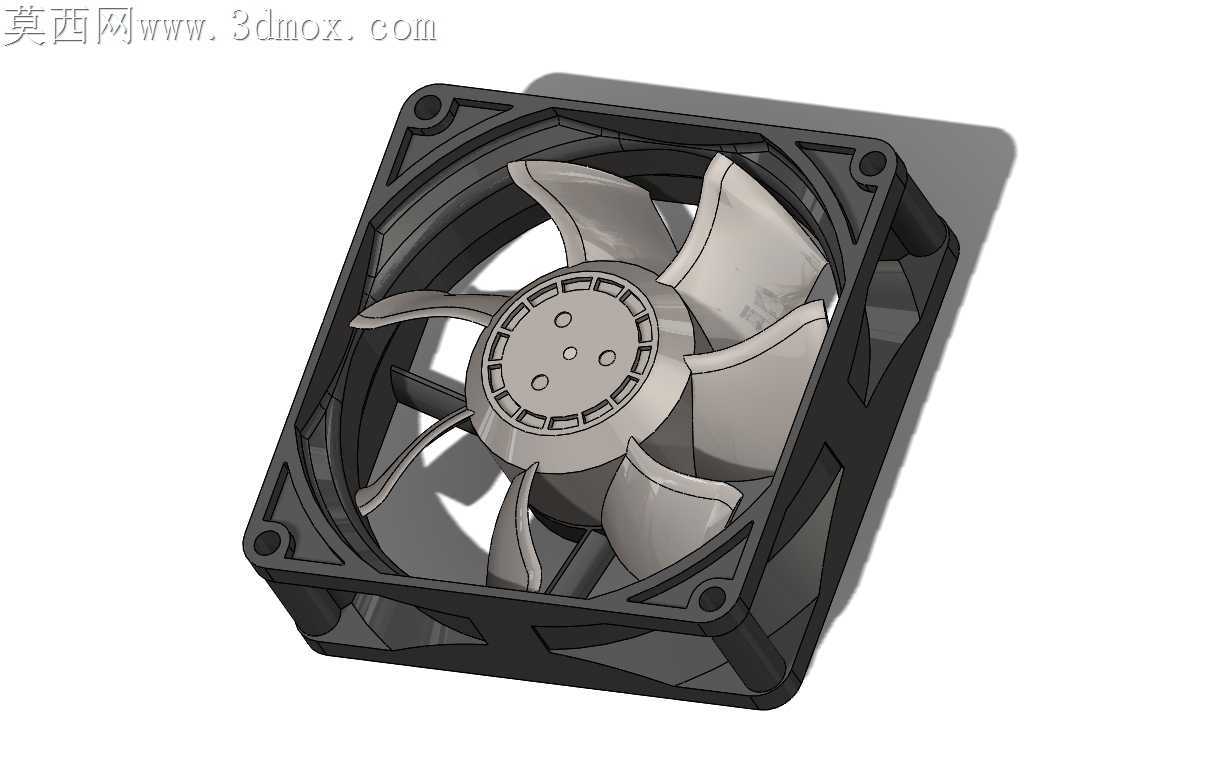

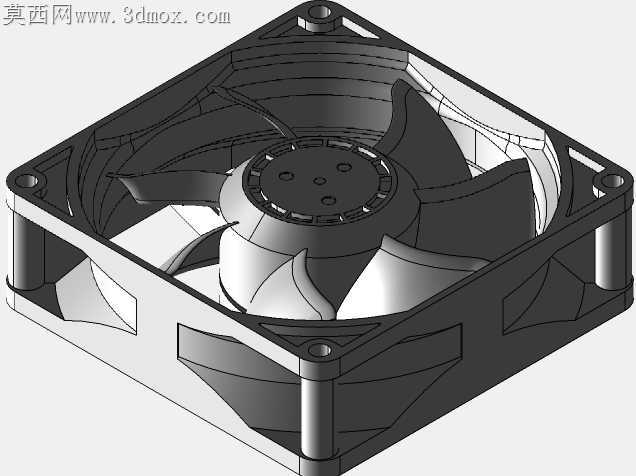

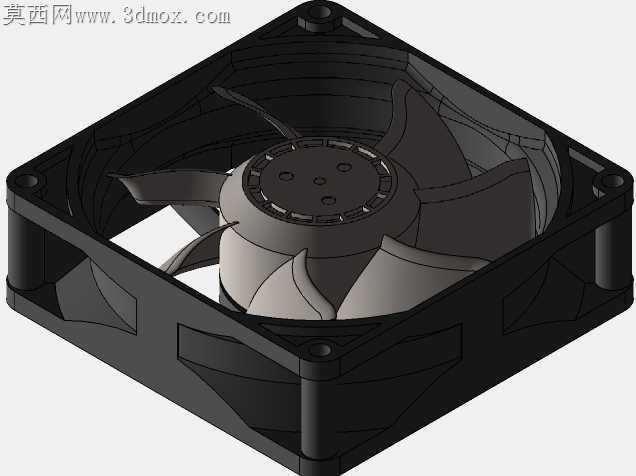

80mm规格轴流散热风机结构设计

消费电子与小型工控设备的散热场景里，80mm规格风机常年卡在安装空间、散热效率、运行噪音的三角矛盾里，外框注塑成型的翘曲量、扇叶动平衡冗余、卡扣装配的公差配合，每一处细节都直接决定成品的落地可用性。外框四个角的安装沉台做了0.15mm的拔模斜度补偿，注塑生产时PP加纤材质的冷却收缩率被提前算入成型尺寸，避免安装孔位偏位导致的螺丝锁附滑牙，框体边缘的加强筋没有做等厚设计，进风侧筋条厚度比出风侧薄0.2mm，既保证框体抗跌落强度，又不会遮挡进风气流造成额外风噪。扇叶的曲面弧度没有照搬通用公模参数，叶根到叶尖的扭角做了渐变处理，靠近轮毂位置扭角偏大保证静压输出，叶尖位置扭角收窄降低切割气流的紊流噪音，七片扇叶的不等距排布刻意错开了常规等距扇叶的共振频率，长时间高转速运行时不会和机箱钣金产生谐振嗡鸣。轮毂位置的三个定位凸点刚好匹配电机端盖的定位凹槽，装配时不需要额外打胶定位，压入后0.08mm的过盈量既能保证扇叶和电机轴同轴度，后期维护拆解也不会出现扇叶抱死在轴上的问题。外框内侧的导风环和扇叶叶尖的间隙控制在0.3mm，间隙过大会出现气流回流损失风压，间隙过小注塑件的成型公差容易导致叶尖刮蹭框壁，出厂动平衡校正时只需要在轮毂内侧的配重槽加少量配重块，不需要打磨扇叶破坏曲面完整性。出线位置的护线套做了倒扣结构，组装时直接卡入框体的出线孔，拉扯线材时不会把线扯断导致电路失效，护线套的圆角过渡避免线材长期弯折出现铜丝断裂的隐患。这类小尺寸风机的设计从来不是把扇叶和外框拼起来就行，每一处尺寸的微调都是在量产可行性、散热性能、使用耐久之间找平衡，哪怕0.1mm的公差调整，都能让量产时的不良率下降好几个百分点，也能让终端设备的散热表现和运行噪音达到更优的平衡点。
