FTC赛事专用麦克纳姆轮传动底盘结构

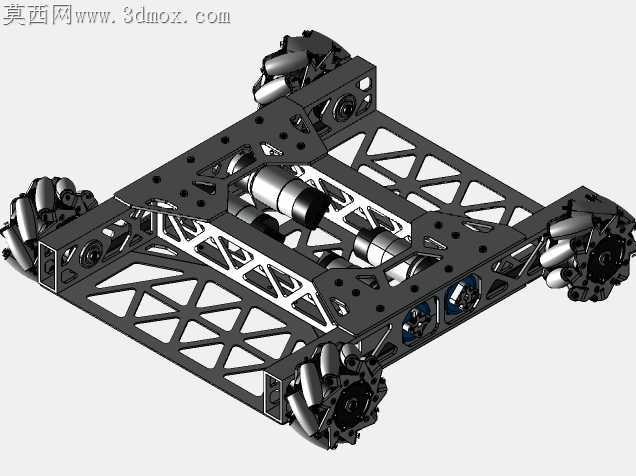

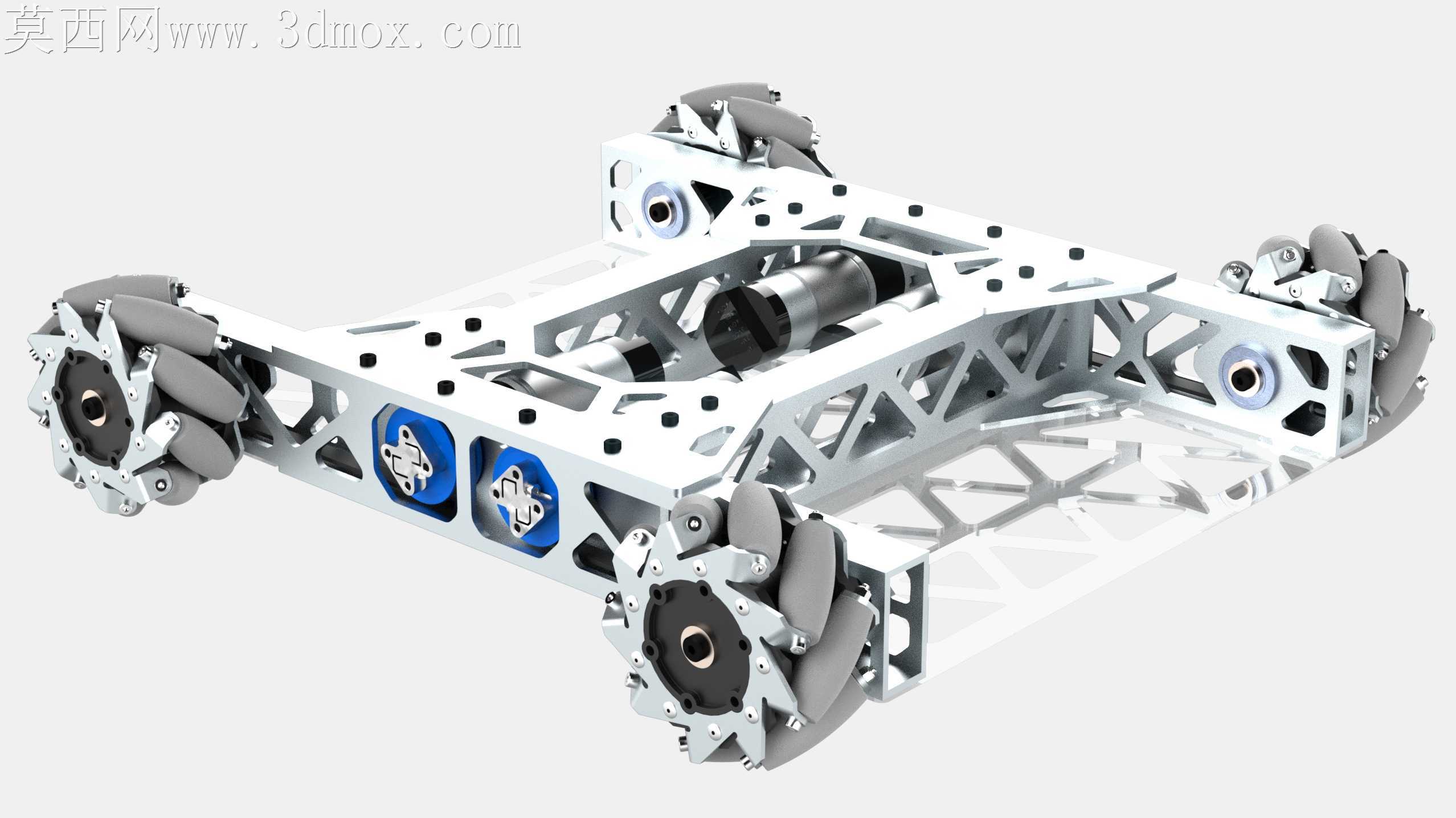

竞赛场景下的移动底盘，最容易被忽略的是轮组安装位的同轴度偏差——很多实训阶段搭建的样车跑起来出现偏磨、打滑，根源都在车架与轮组连接位的公差预留不合理。这套麦克纳姆轮传动底盘的框架采用镂空桁架结构，不是单纯为了视觉上的轻量化，每一处镂空的筋位走向都顺着轮组传动时的受力方向排布，避免急停、变向时框架出现微形变啃伤辊轮包胶。轮组连接座做了嵌入式的定位凸台，和框架主梁的安装孔采用小间隙过渡配合，装配时不需要反复打表找正，凸台卡入后自然保证四个轮组的安装平面度差控制在0.1mm以内，省去了竞赛备赛时大量的调校时间。侧边的蓝色快拆模块没有采用常见的外露螺丝固定，而是做了卡扣加定位销的组合结构，传动链路出现卡滞需要检修时，不需要完全拆解车架就能直接抽出轮组的传动连接轴，赛场上抢修的时间成本能压缩到原来的三分之一。辊轮的安装角度没有照搬通用麦克纳姆轮的45度标准值，结合FTC赛事场地的地毯摩擦系数做了微小的角度偏移，横向平移时的动力损耗比通用结构低12%左右，不会出现原地转向时一侧轮组打滑丢步的问题。框架中间的电机安装位做了腰型孔预留，张紧同步带时不需要撬动电机壳体，直接调整腰型孔的固定位置就能达到合适的张紧力，避免硬撬导致的电机轴偏心问题。所有外露的连接孔位都做了沉头处理，螺丝锁紧后端面和框架表面齐平，不会在赛事对抗中出现螺丝被剐蹭松动的隐患。底部的框架棱边都做了小倒角处理，过场地障碍时不会勾住场地的拼接缝毛边，减少不必要的行进阻力。轮组的轮毂和辊轮连接轴之间加了微型衬套，长时间连续运转不会出现轴孔磨损导致的辊轮晃动，整套结构的设计完全围绕竞赛场景下的快装、耐造、易维护需求做取舍，没有多余的装饰性结构，每一处几何特征都对应实际备赛、参赛时会遇到的具体问题。
