多层轨道滚珠滑行木制益智玩具结构

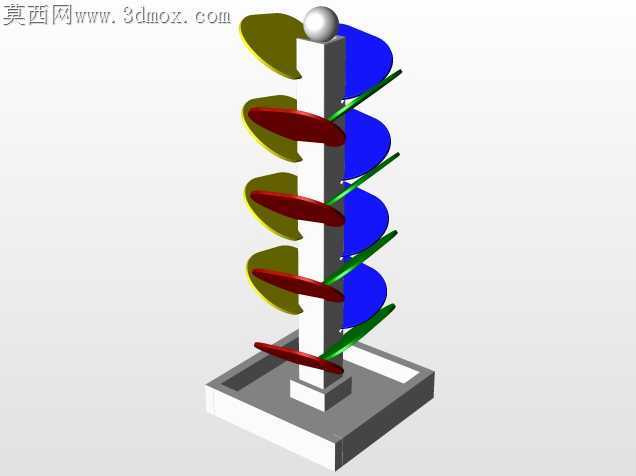

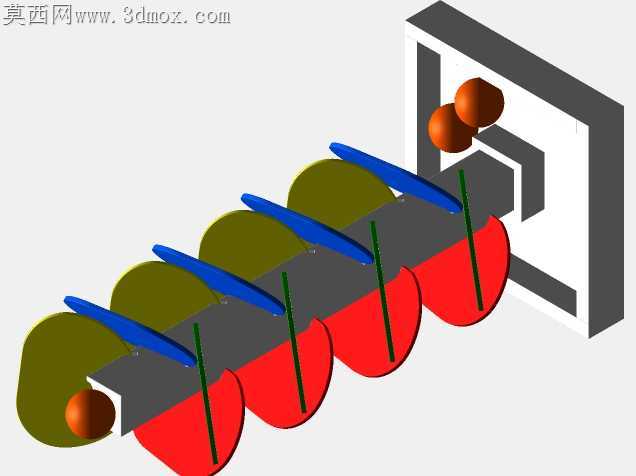

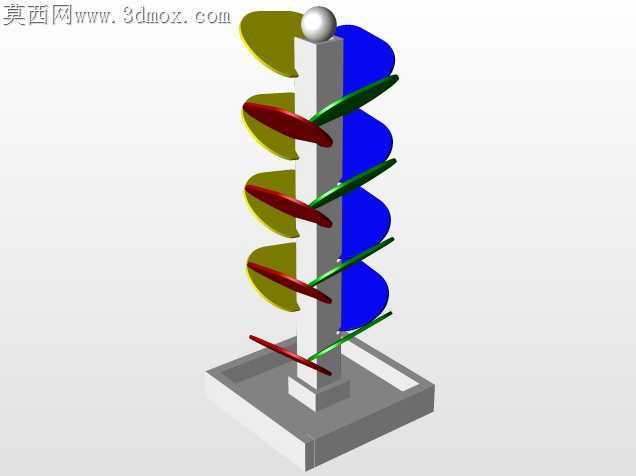

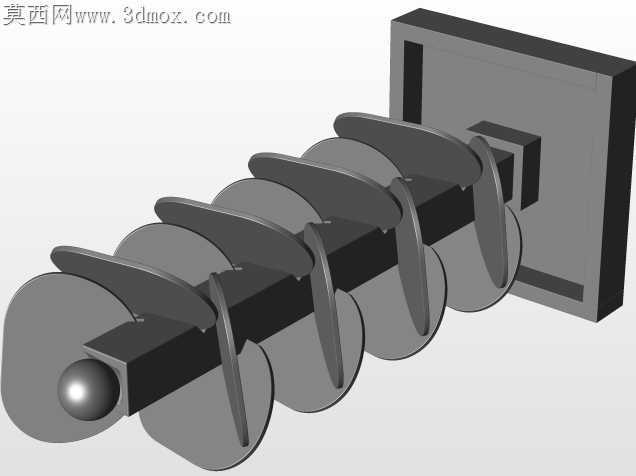

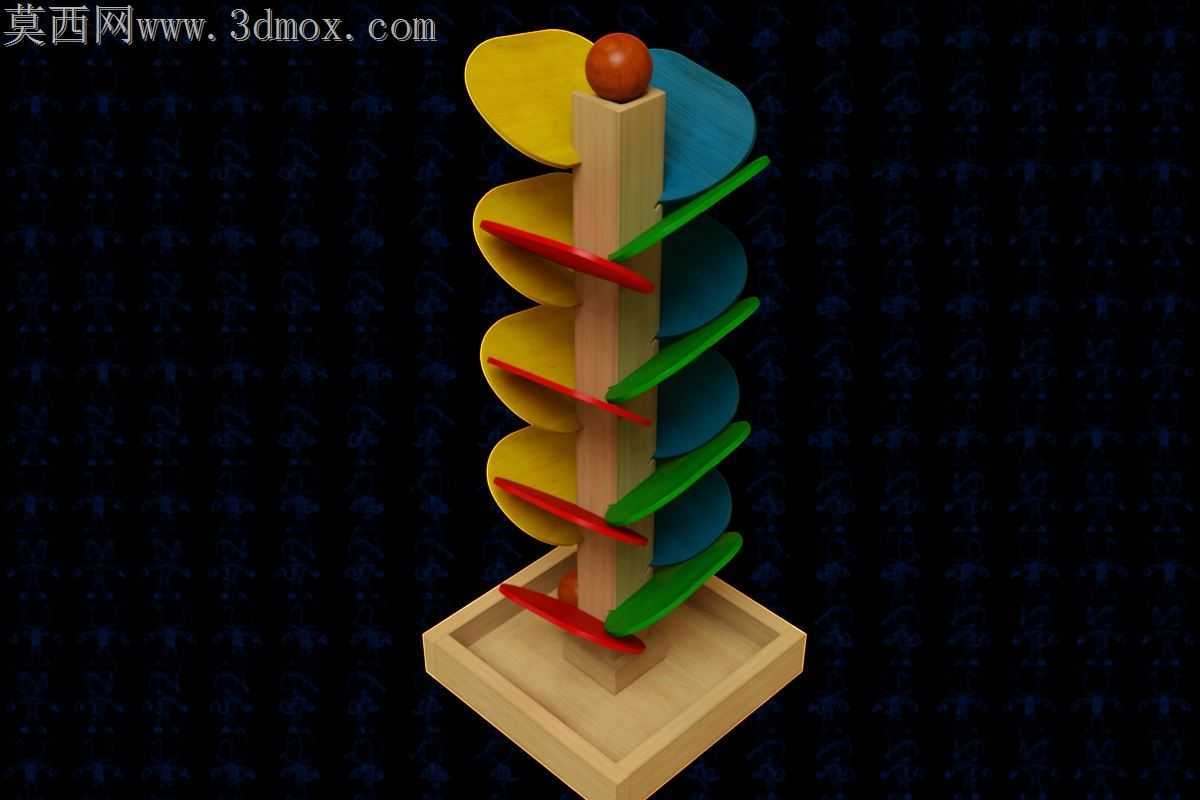

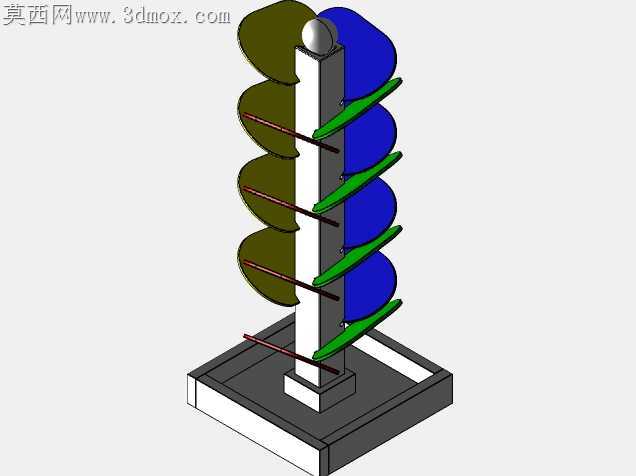

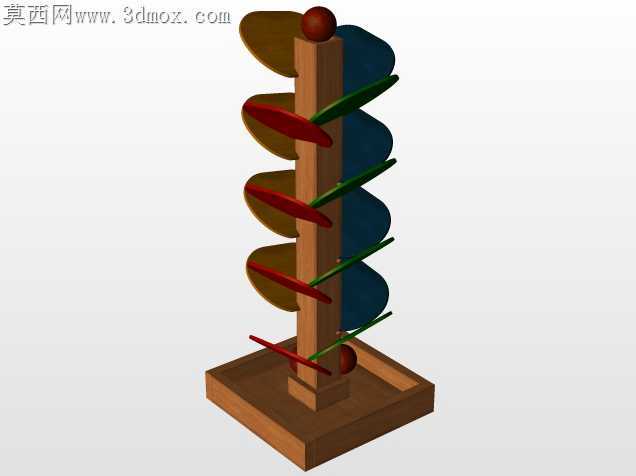

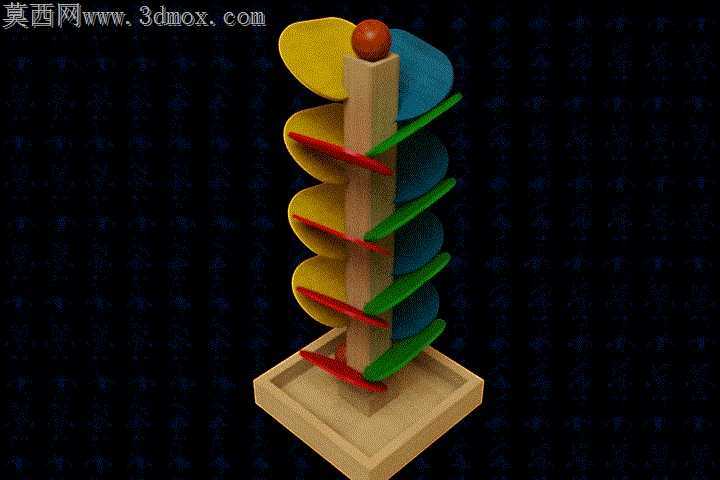

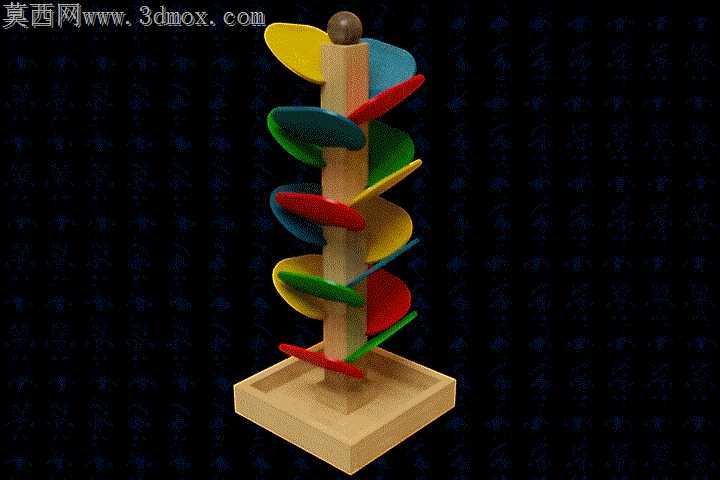

实木类益智玩具的加工过程中，最容易被忽略的是轨道片与中心立柱的配合公差，过紧会导致组装时木件开裂，过松则会在滚珠滑行时出现轨道偏移，甚至整层叶片脱落的隐患。这款多层滚珠轨道的结构设计，刚好把这类加工痛点的解决方案藏在了细节里。中心立柱采用方形截面而非圆棒，从根源上避免了轨道片绕轴转动的问题，每一层轨道片的插接槽深度控制在3毫米，既保证了插接后的咬合强度，又不会因为开槽过深削弱立柱的整体承重能力，毕竟顶层那颗木质滚珠反复滚落带来的冲击，会顺着每层轨道持续传导到立柱上，方形截面的抗扭能力比同直径圆棒高出近四成，完全能抵消斜向轨道带来的侧向分力。不同颜色的轨道片采用交替反向的倾斜角度，滚珠从顶层落下后，会沿着黄、蓝、红、绿的叶片依次折返滑行，每段轨道的倾斜角控制在15度，这个角度是实木材质表面摩擦系数下的最优值——角度过小滚珠会卡在轨道中段停滞，角度过大则会让滚珠加速过快冲出轨道，直接砸到底座上产生磕碰噪音，甚至弹落到玩具外部。轨道片的边缘做了2毫米的圆弧挡边，没有采用额外粘贴挡条的结构，而是直接在单片木料上铣出弧形围挡，省去了后续胶粘的工序，也避免了儿童使用时挡条脱落误食的风险。底座采用围框式结构，中心立柱的插接位置做了下沉5毫米的定位槽，不需要额外涂胶就能实现稳定站立，组装时只需要把每层轨道片对准立柱上的卡槽依次推入，就能完成整款玩具的拼装，不需要额外的五金连接件，完全适配实木玩具的环保加工要求。轨道表面没有做额外的漆面处理，保留了实木本身的细腻纹理，摩擦系数稳定，长期使用后不会因为漆面磨损导致滚珠滑行速度出现明显变化。每层轨道的末端落点刚好对准下一层轨道的起始位置，偏差控制在2毫米以内，滚珠滑行过程中不会出现卡滞、跳脱的情况，折返过程中的冲击力会被木质材料本身的弹性吸收，不会产生刺耳的碰撞声响。这类结构在加工时只需要使用常规的木工铣刀就能完成所有部件的裁切，不需要定制特殊刀具，部件的统一化程度高，同规格的轨道片可以互换，哪怕某一片出现磨损，只需要更换单片即可，不需要整体报废。
