1比87比例迷你玩具游艇结构设计

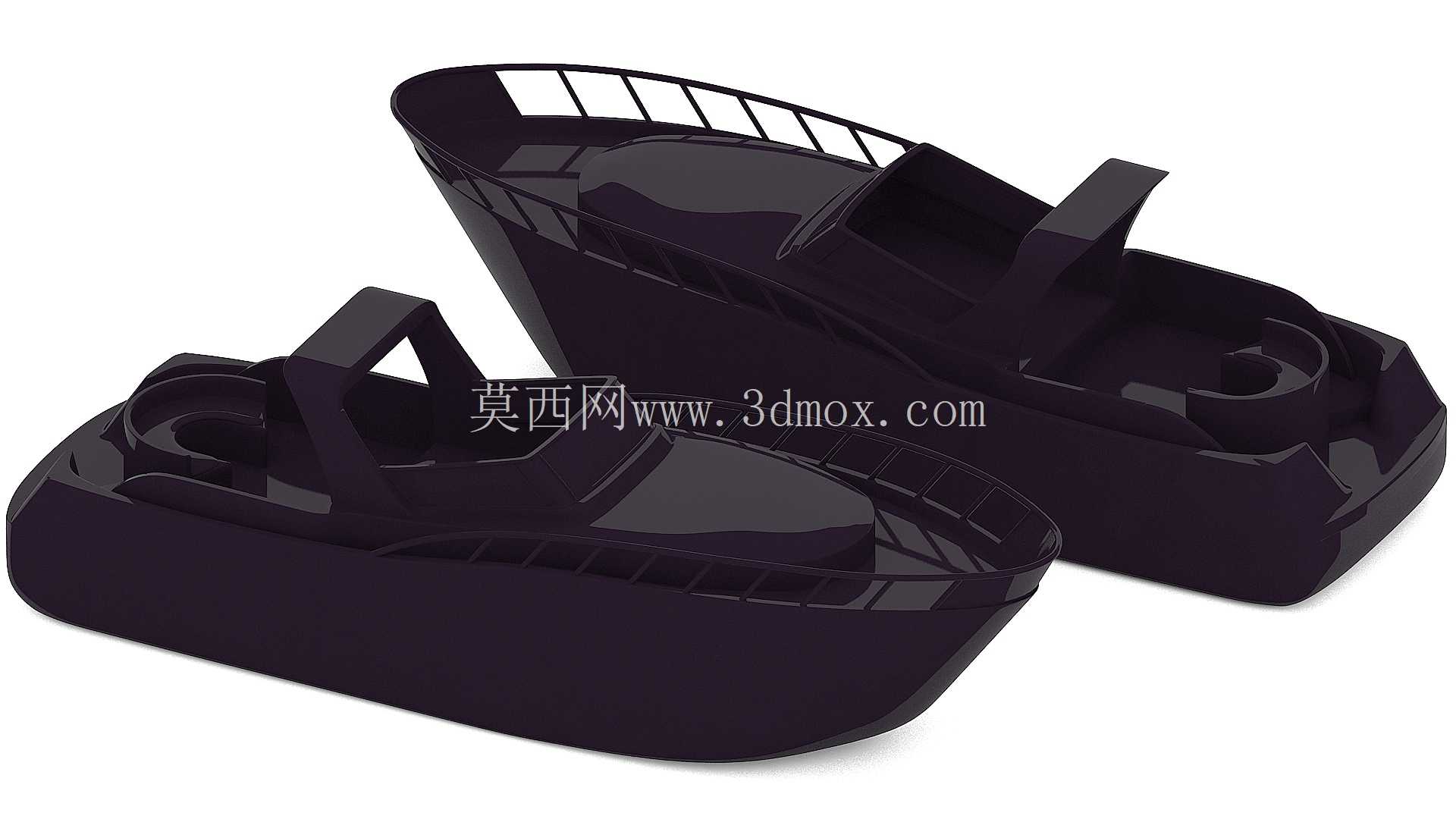

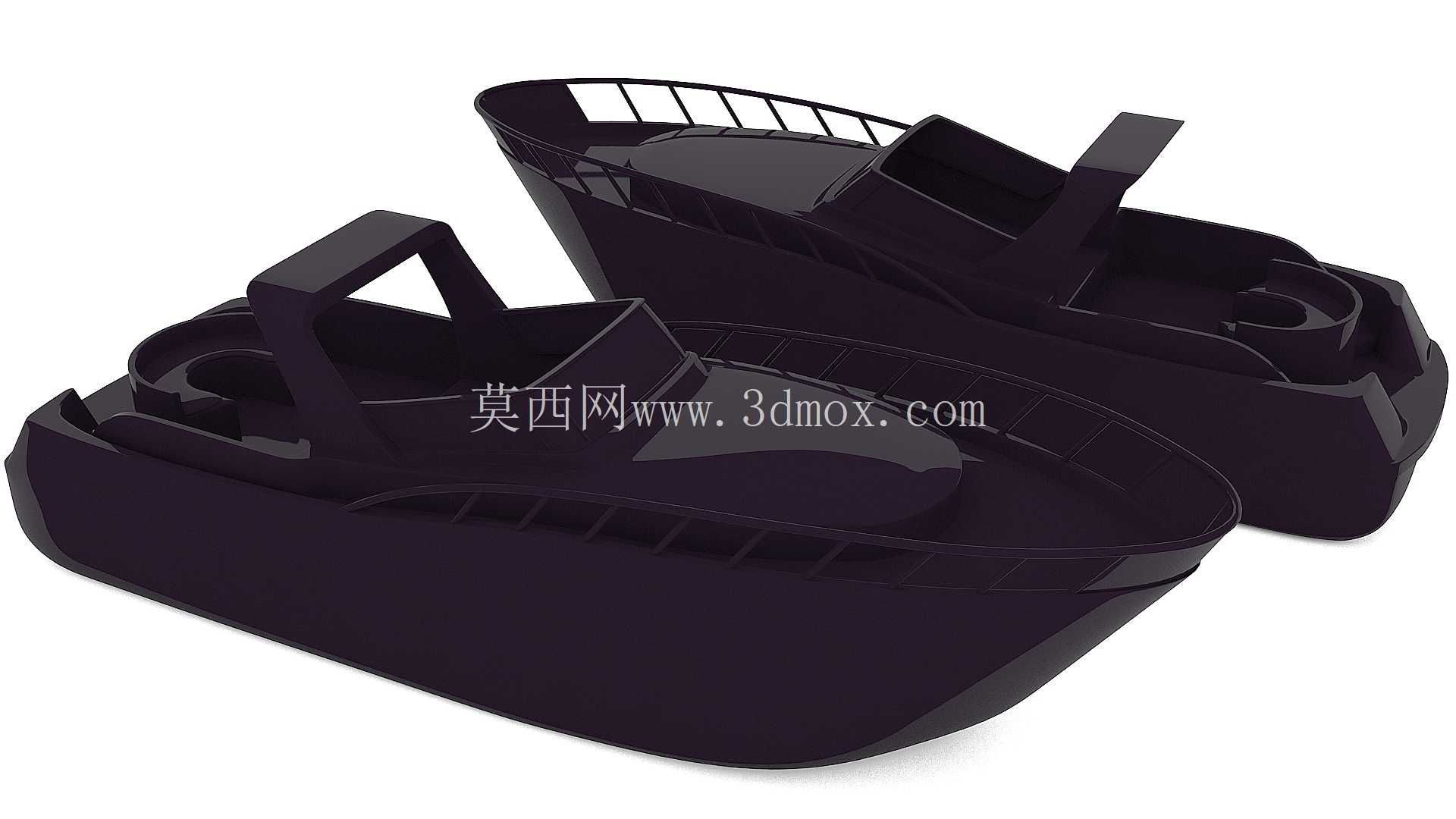

这款1:87比例的迷你游艇模型，最初是面向微缩场景拼装、桌面收藏摆件以及静态模型铸造生产开发的结构方案，在做结构拆分的时候，首先要匹配缩比后铸造工艺的拔模角度，整个艇身的外曲面做了连续顺滑的G2连续处理，避免曲面出现拐点导致铸造时出现粘膜、缺料的问题。从实际应用场景来看，这个比例刚好适配HO比例的铁道沙盘、微缩港口场景的配套载具需求，同时也可以作为单独的桌面装饰摆件、压铸类玩具的量产原型，整体结构没有细碎的易断裂突出结构，艇身两侧的护栏做了和艇身一体化的加厚处理，避免微缩尺寸下零件强度不足，在搬运、把玩或者翻模生产的时候出现断裂缺损。

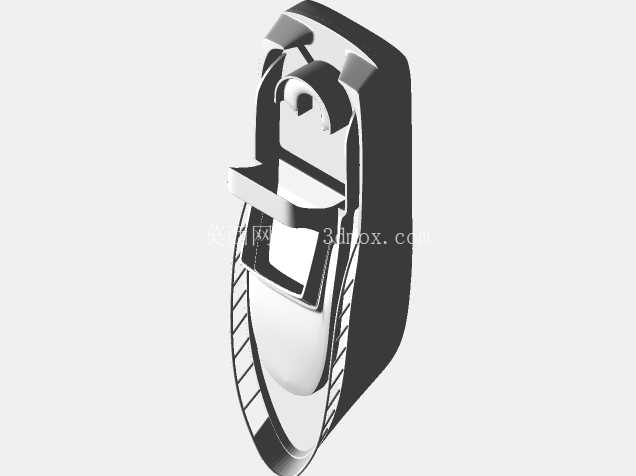

设计过程中首先确定的是整体的比例基准，按照真实小型私人游艇的尺寸做等比例缩小，1:87的缩比下，整体艇长控制在12厘米左右，艇身最大宽度3.8厘米，整体高度（含驾驶舱挡风结构）3.2厘米，这个尺寸刚好适配常规的硅胶翻模模框，不需要额外拆分模框尺寸，也能匹配小型压铸机的开模行程，安装边界上，艇底做了完全平整的基准面，不需要额外做支撑结构就可以直接平稳放置在沙盘台面或者展示底座上，底部预留了0.3毫米深的定位凹槽，可以直接粘贴固定在场景的水面模拟层上，不会出现滑动偏移的问题。

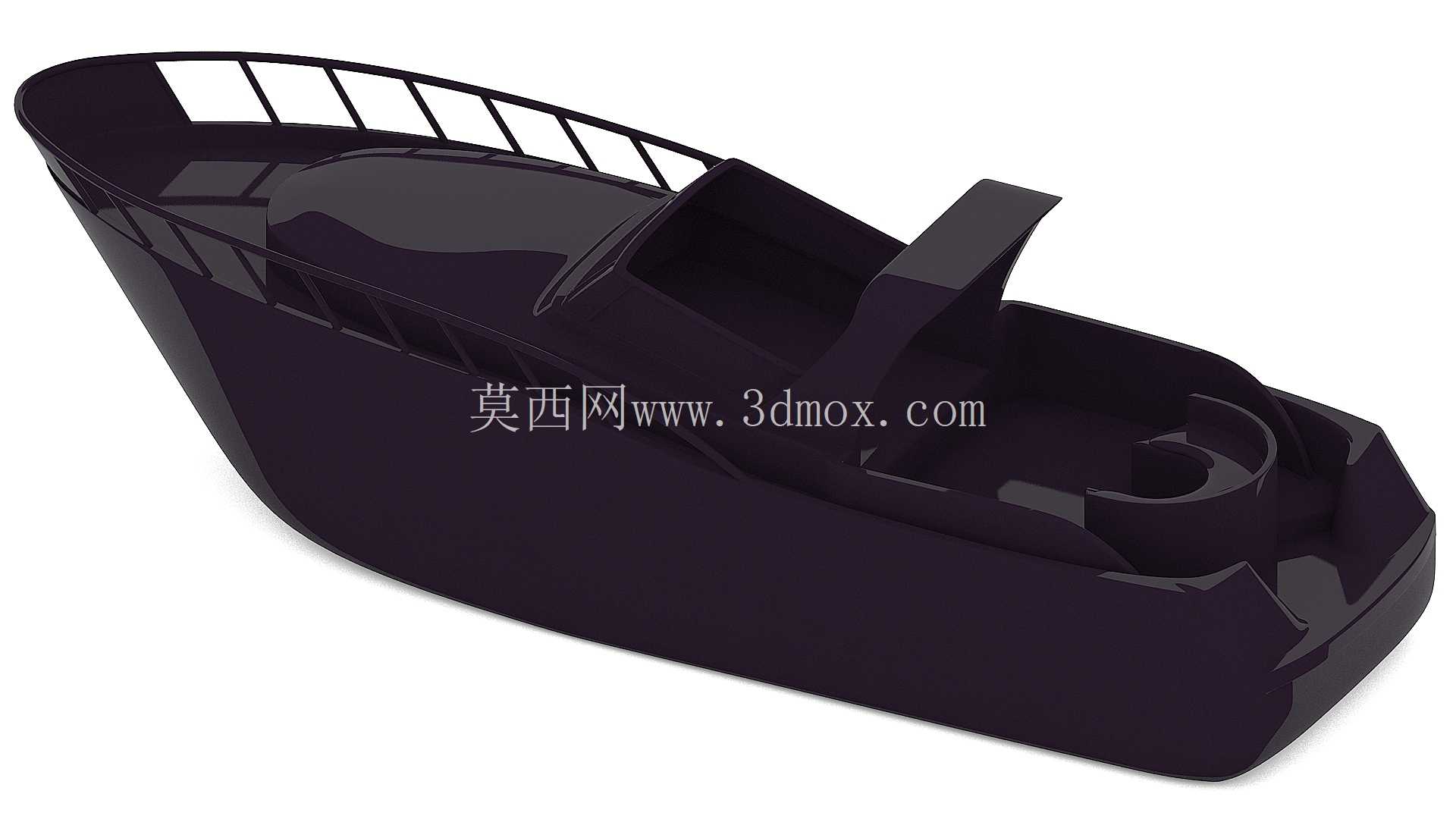

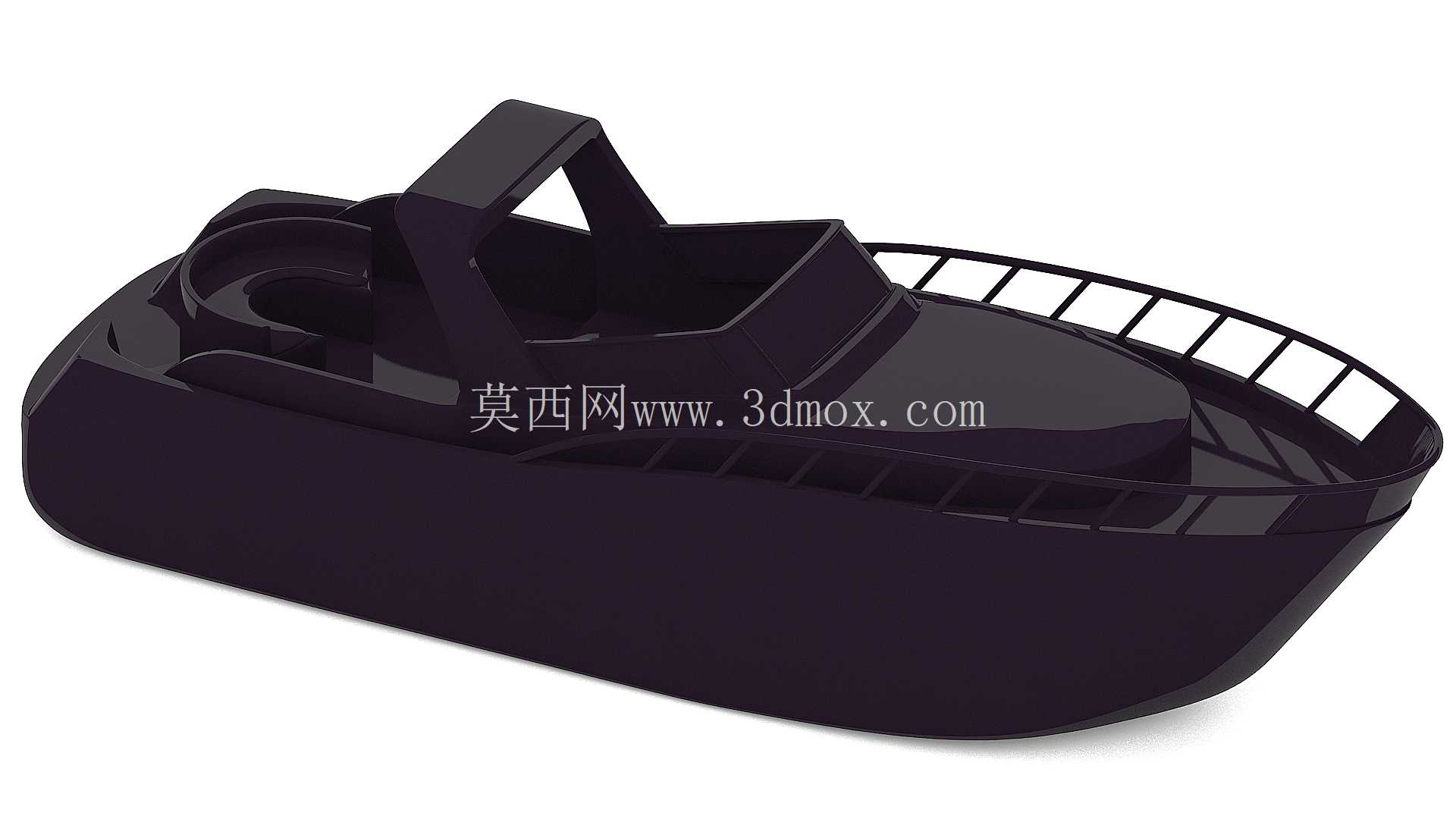

功能特性上，模型还原了真实游艇的核心结构特征：前甲板的弧形过渡、中部开放式驾驶舱的围挡结构、后部乘员区的凹陷空间、艇艉的动力舱凸起造型都做了等比例还原，没有做过度的简化丢失识别特征，同时所有的转角位置都做了R0.2毫米的圆角处理，一方面是匹配铸造工艺的流动性要求，让金属或者树脂材料在充模的时候可以顺利填充到所有边角位置，避免出现气泡、缺角，另一方面也避免微缩零件出现锐边，在作为玩具使用的时候出现划伤的风险。驾驶舱位置的挡风结构做了和艇身一体化的设计，没有做单独的拆分零件，减少后续装配的工作量，同时也避免小零件脱落造成的误吞风险，适配玩具类产品的安全要求。

设计思路上没有追求极致的细节还原，而是在特征辨识度和工艺可行性之间做了平衡，比如艇身侧面的舷窗位置做了浅凹槽的示意，没有做通透的开孔，避免微缩尺寸下开孔导致的壁厚不均，铸造的时候出现缩孔变形；甲板上的防滑纹理做了简化的凸起线条处理，纹理深度控制在0.15毫米，既可以体现出甲板的质感，又不会因为纹理过深导致脱模的时候出现粘模，或者后续上色的时候积漆影响外观效果。整个艇身的壁厚做了均匀化处理，整体壁厚控制在1.2毫米，没有出现壁厚突变的位置，避免铸造冷却的时候因为收缩率不一致导致的艇身变形、翘曲，艇身内部做了两条纵向的加强筋，筋宽0.8毫米，高度1毫米，在不增加整体壁厚的前提下提升艇身的结构强度，避免拿取的时候出现捏扁变形的问题。

从生产适配的角度来说，这个模型的结构完全适配两板模的铸造生产需求，分型面设置在艇身最大轮廓线的位置，也就是甲板和艇身侧面的交界线位置，这个位置的分型线刚好和游艇本身的结构折线重合，后续打磨处理的时候可以很方便地把分型线痕迹处理掉，不会在光滑的艇身曲面上留下明显的合模痕。浇口位置设置在艇艏的最前端，这个位置在后续打磨处理的时候不会影响侧面和甲板的外观面，充模的时候熔融的材料可以从艇艏顺着艇身的纵向流向艇艉，整个充模流程顺畅，不会出现困气的位置，排气槽可以设置在艇艉的边缘位置，排气顺畅不会出现填充不足的问题。

在场景适配方面，这个尺寸的游艇模型可以搭配同比例的码头配件、人物模型、车辆模型组成完整的港口休闲场景，也可以单独作为钥匙扣、冰箱贴的配件基底，艇底的平整基准面可以很方便地粘贴磁铁、钥匙扣挂座等配件，不需要额外做结构修改。整体结构没有倒扣的位置，不需要做抽芯、斜顶等复杂的模具结构，模具加工难度低，生产良率高，非常适合小批量的翻模生产或者大批量的压铸量产，不管是作为树脂白模供模型爱好者自行上色改造，还是作为预上色的成品玩具、收藏摆件都有很好的适配性。
