三齿联动指尖旋转解压结构件

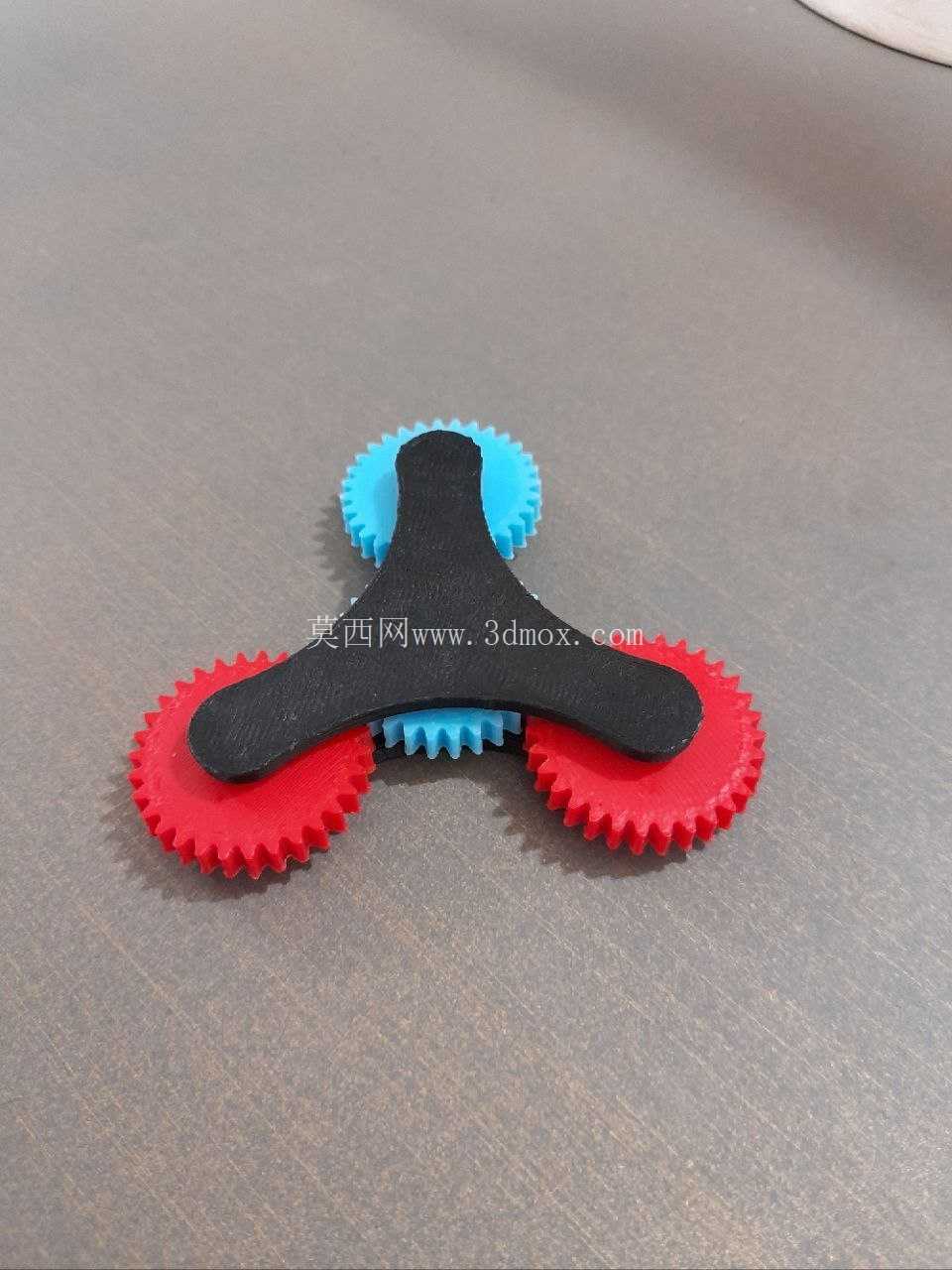

　　这款三齿联动旋转结构件，核心采用三叶对称支架搭配三个行星式排布齿轮的传动方案，日常可作为指尖解压把玩件使用，也可作为小型机械传动演示教具，用于基础齿轮啮合原理的展示场景。从实际使用场景来看，这类小尺寸旋转结构既可以放在办公桌面作为手部放松的把玩物件，也能在青少年科创教学场景中，作为齿轮传动比、啮合间隙知识点的具象演示载体，不需要额外配套复杂机架，单组结构即可完成旋转联动动作演示。设计阶段首先确定了三叶支架的中心旋转基准，三个齿轮安装位呈120度均匀分布在支架的三个支臂末端，中心基准与每个齿轮安装轴的同轴度公差控制在0.1mm以内，避免旋转过程中出现卡滞或齿面偏磨问题。

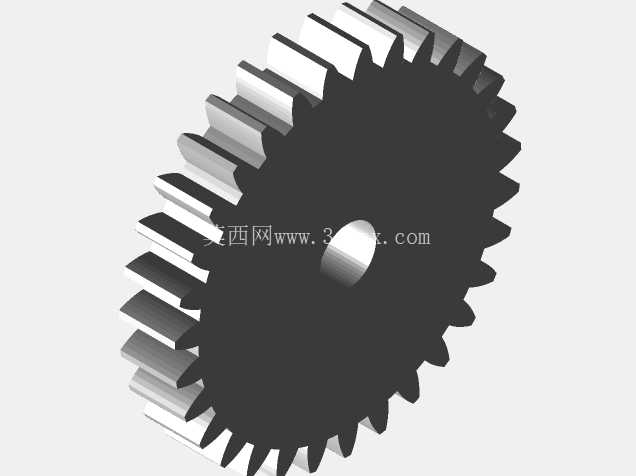

　　齿形选用标准渐开线圆柱直齿，模数统一取0.5，三个齿轮参数完全一致，保证任意两个相邻齿轮都能顺畅啮合，旋转时三个齿轮同步反向转动，支架作为行星架绕中心旋转时，三个齿轮同时产生自转与公转的复合运动，传动过程无死点，手动拨动后可依靠惯性持续旋转数秒。结构的外形边界控制在手掌可完全握持的尺寸范围内，整体最大外缘由三个红色齿轮的齿顶圆构成，旋转时不会超出常规指尖把玩的安全活动范围，支臂边缘做了R2圆角过渡，没有尖锐棱角，手持接触时不会刮蹭皮肤。安装边界上，三个齿轮与支架支臂之间预留0.2mm的轴向间隙，齿轮中心孔与安装轴采用间隙配合，配合公差取H7/g6，既保证齿轮转动灵活，又不会出现轴向窜动脱落的问题。

　　齿面啮合侧隙控制在0.05-0.1mm之间，侧隙过小会导致转动阻力大，手动拨动手感发涩，侧隙过大则会出现旋转时齿面撞击异响，影响把玩手感。材料适配层面，支架部分可选用ABS或PLA材料通过FDM3D打印制作，ABS材料韧性更好，跌落时不易出现支臂断裂问题，PLA材料打印门槛更低，成型后尺寸稳定性好；齿轮部分同样适配两类打印材料，齿面打印时建议采用0.1mm层厚，保证齿形轮廓精度，避免层纹过大导致啮合卡顿。实际打印验证时，支架填充率设置为20%即可满足结构强度需求，齿轮填充率可提升至30%，增强齿根部位的抗冲击能力，反复旋转把玩时不会出现断齿问题。

　　结构没有额外的紧固件，三个齿轮直接卡装在支架支臂的定位轴上，装配时不需要工具，手动按压即可完成组装，拆卸维护也十分便捷，若单个齿轮出现齿面磨损，可单独替换对应齿轮，不需要整体报废整个结构。从传动特性来看，三个齿轮的啮合传动比为1:1，旋转时三个齿轮转速完全一致，支架旋转过程中受力均匀，不会出现单侧偏重导致的旋转晃动问题，整体动平衡性能良好，高速旋转时无明显抖动。这类小型联动旋转结构的设计逻辑，核心是在极小的尺寸空间内实现稳定的齿轮传动，同时兼顾手持把玩的人机工程需求，支臂的弧度贴合手指捏持的曲面，捏持中心位置时不会干涉齿轮的旋转运动，齿轮的齿顶边缘同样做了微小圆角处理，旋转时即使接触到手指皮肤也不会造成划伤。在教学演示场景中，可直接通过该结构直观展示定轴轮系与周转轮系的运动差异，当固定中心支架拨动单个齿轮时，可演示定轴齿轮的传动逻辑，当拨动支架整体旋转时，即可展示行星轮系的复合运动特性，不需要额外搭建复杂的实验台架，单件结构即可覆盖两类基础传动知识点的演示需求。针对打印成型的工艺适配，设计时所有结构均做了拔模斜度处理，垂直面脱模斜度取1度，不需要添加支撑即可完成打印，减少后处理工作量，打印完成后仅需去除少量毛边即可直接装配使用，齿面不需要额外打磨即可实现顺畅啮合。
