桌面级设备配套西洛克离心通风结构

　　这款西洛克式离心通风结构，最初的设计出发点是解决桌面级熔融沉积3D打印机的腔体积温问题——不少DIY机型在长时间打印ABS类耗材时，密闭腔体内的高温混杂耗材挥发的微量气态物质，不仅容易导致打印件层间冷却不均出现翘曲，长期处于这种环境下操作也会带来不适，常规的轴流风扇直吹只能形成局部紊流，无法实现腔体空气的有序置换，而西洛克结构的前向多翼离心特性，刚好能在小尺寸空间内实现稳定的风压输出，完成定向气流引导。

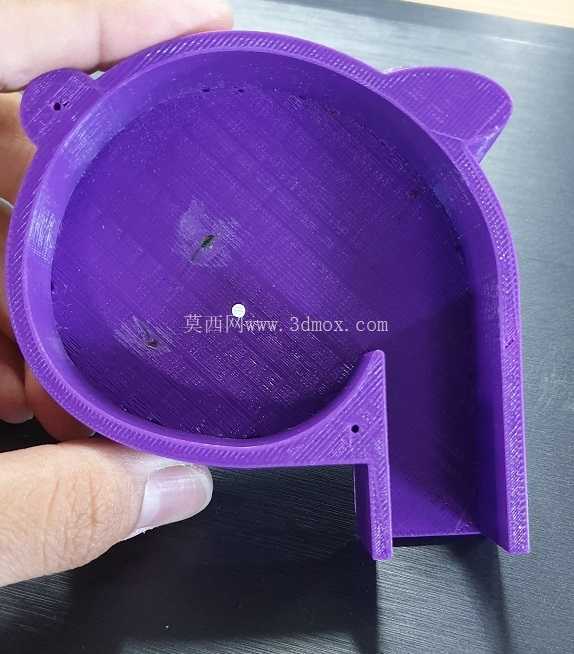

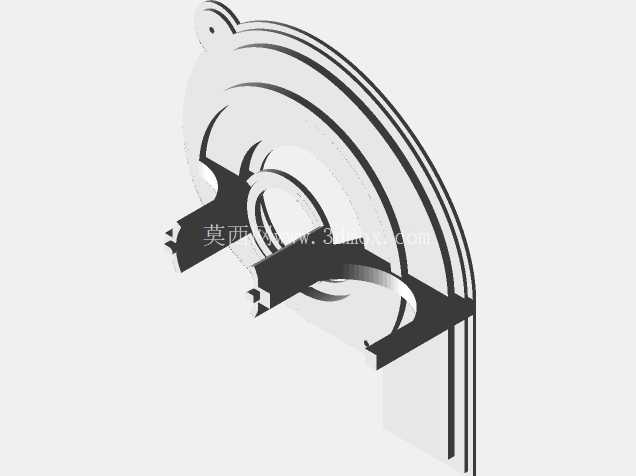

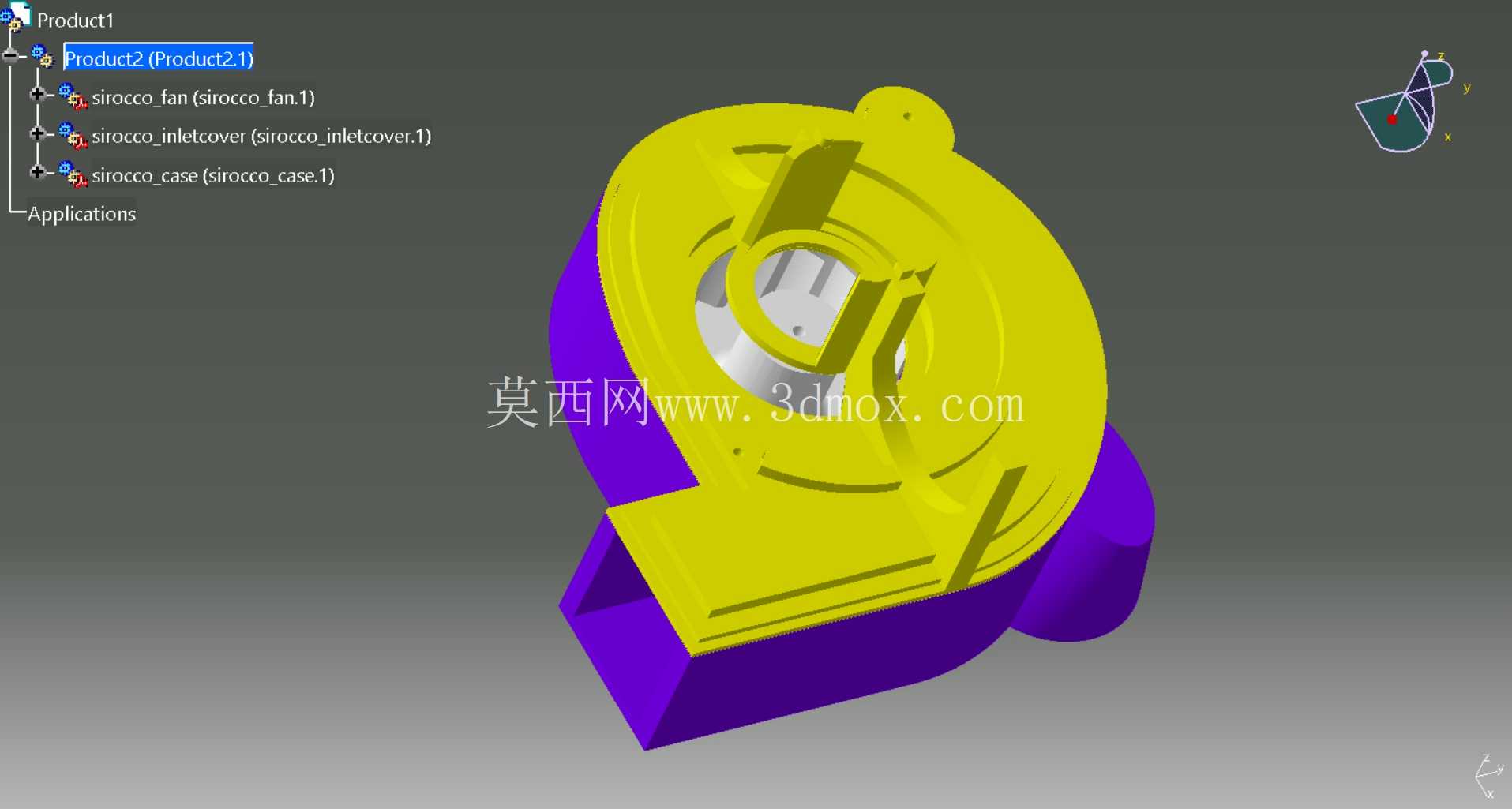

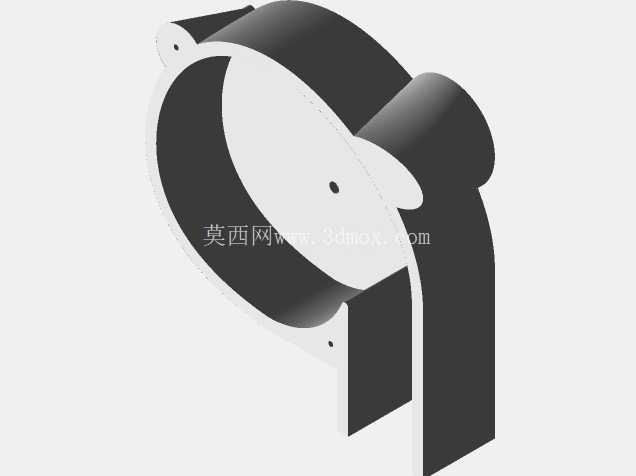

　　从结构设计逻辑来看，整体采用蜗壳式流道布局，进风侧为大口径圆形开口，适配常规小功率直流电机的安装位，设计时特意预留了不同直径电机的适配调整余量，安装时可根据手头现有电机的轴伸长度、定子外径做少量尺寸修正，不需要重新制作整套蜗壳结构；出风侧为窄边矩形接口，可直接对接柔性通风管道，将腔体内的浑浊空气引导至室外或者空气过滤装置端，避免挥发物直接散在操作空间内。考虑到DIY场景下的加工可行性，整个结构的壁厚均控制在3D打印FDM工艺的友好区间，没有大角度悬空结构，不需要额外添加支撑即可完成打印，安装耳位上的固定孔位做了沉台设计，使用常规M3螺丝即可完成蜗壳上下部分的拼接，也能直接固定在设备机架的预设安装位上，不会因为安装应力导致蜗壳变形蹭到风轮。

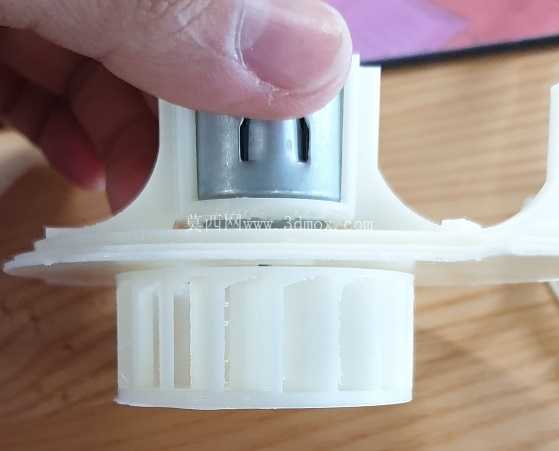

　　实际使用时，该结构不需要搭配高转速电机，常规5V直流供电的小电机即可驱动，直接接驳电脑USB端口或者普通手机适配器就能正常工作，电路连接逻辑简单，只需要串联一个低阻值电位计即可实现风速调节，搭配拨动开关就能完成通断控制，不需要额外设计复杂的驱动电路。从安装边界来看，整体结构的径向尺寸控制在100mm级别，轴向厚度不超过60mm，不会占用过多桌面设备的安装空间，蜗壳的侧面做了平面避让位，贴装在设备侧壁时不会和设备内部的走线、运动结构产生干涉；进风口的防护格栅和蜗壳为一体化设计，能避免杂物被吸入风轮造成卡滞，出风端的接口做了一圈限位凸台，套接通风管时不需要额外打胶就能实现足够的连接摩擦力，日常维护拆卸也很方便。

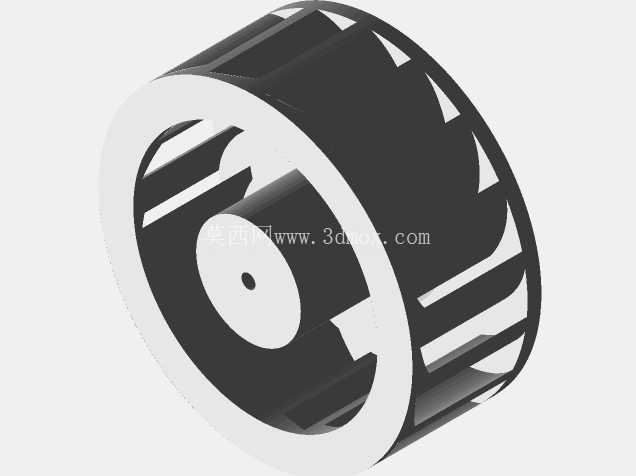

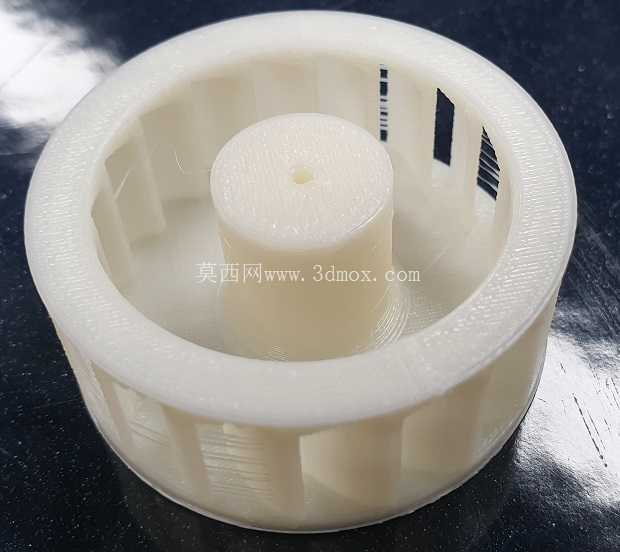

　　气流组织方面，该结构的出风方向沿蜗壳切线方向导出，相比轴流风扇的直吹气流，送风距离更远，气流分布更均匀，不会在腔体内形成局部高速气流导致打印件快速冷却产生内应力，同时能持续将腔体内的热空气带出，维持腔体内温度场的相对稳定，既可以用在3D打印机的通风散热场景，也能适配小型电子设备机柜、桌面雕刻机的积尘排出场景，只需要调整出风接口的尺寸就能对接不同的通风管路。结构细节上，风轮和蜗壳内壁的间隙控制在1.5mm，既避免了加工误差导致的转动擦碰，也能减少间隙漏风损失，提升风压输出效率；电机安装位的中心和蜗壳的形心做了偏心设计，符合西洛克风机的流道设计原理，能让气流在蜗壳内完成顺畅的增压过程，降低气流通过时的紊流噪音，实际运行时的噪音水平远低于同功率的轴流风扇，不会对桌面工作环境造成噪音干扰。
