可3D打印台式电脑机箱散热排风风扇结构

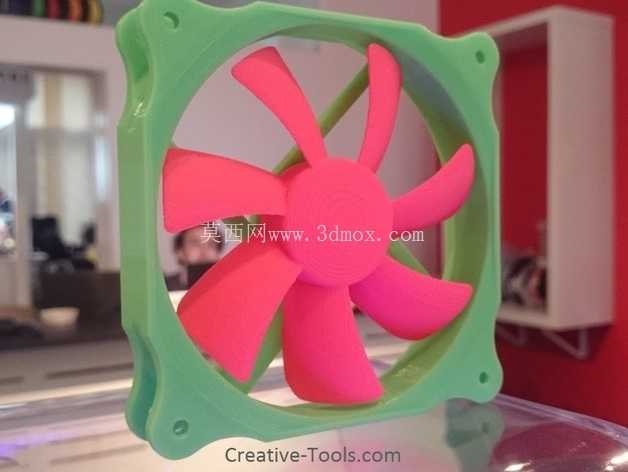

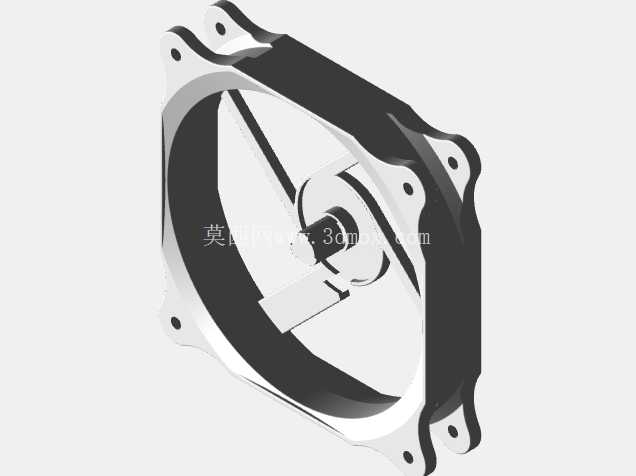

　　从实际使用场景来看，这类风扇除了常规的电脑机箱排风，还能用于小型电子设备机柜的局部散热、3D打印机喷头附近的辅助冷却、桌面小型通风装置的动力组件，扇叶采用七叶大倾角设计，和常规市售的九叶静音扇、五叶大风量扇做了性能折中，在相同转速下能兼顾风压与风量，不会因为扇叶数量过多导致风噪过大，也不会因为扇叶过少出现送风不均匀、局部风压不足的问题。外框采用标准方形带安装孔的结构，四个角的安装孔位预留了常规M3螺丝的安装间隙，孔位中心距匹配120mm标准机箱风扇的安装尺寸，外框厚度控制在25mm，和市售常规12cm风扇的安装边界完全一致，不需要修改机箱原有安装位就能直接替换，外框内侧做了圆弧过渡导风结构，能减少扇叶转动时的气流紊流，降低风切噪音的同时提升送风效率。日常做桌面级3D打印的结构验证时，不少玩家会遇到机箱散热配件替换成本高、非标尺寸风扇难匹配的问题，这款电脑排风风扇的结构设计，刚好适配个人DIY装机、小型工控机箱散热改造、桌面3D打印机腔体散热的实际场景，不需要开模就能通过FDM或光固化打印完成制作，适配多数常规ATX、MATX机箱的风扇安装位，也能根据实际安装边界调整外框尺寸，满足小机箱的定制化散热需求。

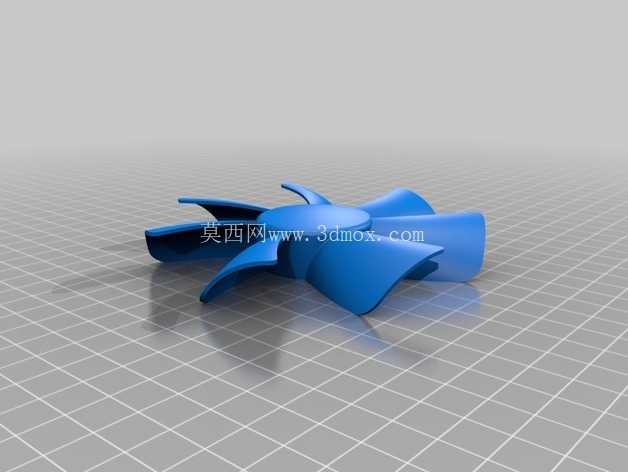

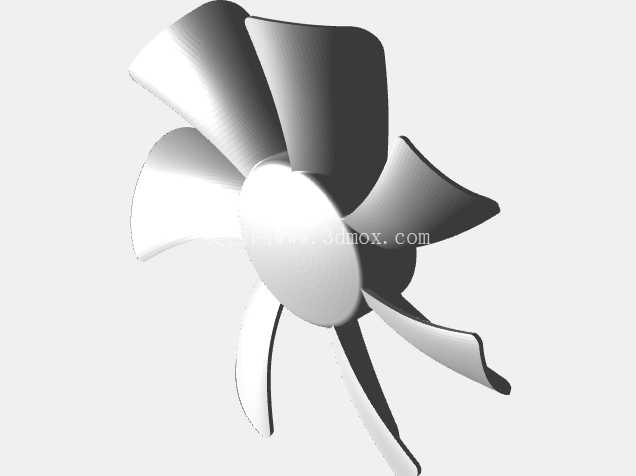

　　设计过程中优先考虑了3D打印的工艺可行性，扇叶和中心轮毂做了一体化结构设计，不需要额外做装配拆分，打印时不需要添加过多支撑，仅在外框边角和扇叶下缘添加少量易拆除的支撑就能完成打印，中心轮毂位置预留了标准5mm直径的电机轴安装孔，孔位公差控制在0.1mm，能直接适配市售常规的12V直流无刷风扇电机，不需要额外做轴套转接。扇叶的曲面造型做了等壁厚处理，整体壁厚控制在2mm，既保证了打印时的结构强度，不会因为高速转动出现扇叶形变，也不会因为壁厚过大导致打印耗材浪费、转动惯量过高增加电机负载。

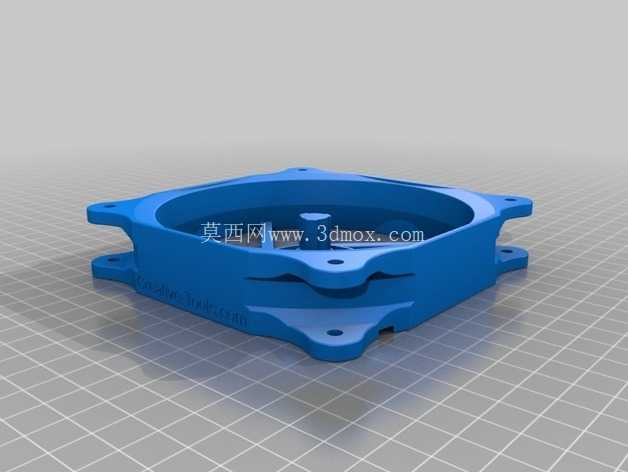

　　外框的四个安装角做了圆角处理，避免安装时划伤机箱板材或者操作人员的手部，安装孔位置做了沉台设计，螺丝安装后不会突出外框表面，保证安装后风扇和机箱安装面完全贴合，不会出现漏风影响散热效率的问题。实际测试中，这款结构打印完成后搭配常规3000转以内的直流无刷电机，能在1米距离内形成稳定的送风气流，风压足够穿透常规机箱的防尘网，满足机箱内部硬件的排风散热需求，扇叶做了动平衡适配设计，每个扇叶的重量差控制在0.1g以内，高速转动时不会出现明显的抖动，避免长期使用导致电机轴承磨损。

　　针对不同的使用场景，还可以通过调整扇叶的倾角来改变性能取向，比如需要低噪音使用场景时可以适当减小扇叶倾角，降低相同转速下的风噪；需要大风量快速散热的场景，可以适当加大扇叶倾角，提升单位时间内的送风量，外框结构不需要做任何修改就能适配不同倾角的扇叶，通用性较强。中心轮毂的外侧做了环形加强筋，提升轮毂和扇叶连接位置的结构强度，避免长期转动出现扇叶根部断裂的问题，外框的内侧边缘和扇叶外缘的间隙控制在1.5mm，既不会因为间隙过小导致打印误差出现扇叶蹭框的问题，也不会因为间隙过大导致气流回流损失风压。整个结构没有复杂的异形曲面，所有曲面都做了G1连续过渡，不管是用FDM打印机打印PLA、PETG耗材，还是用光固化打印机打印树脂耗材，都能获得较好的表面质量，不需要做过多的后处理就能直接装配使用，对于DIY装机爱好者、小型设备开发人员来说，不需要复杂的加工设备就能快速制作出可用的散热风扇组件，解决非标场景下的散热配件匹配问题。
