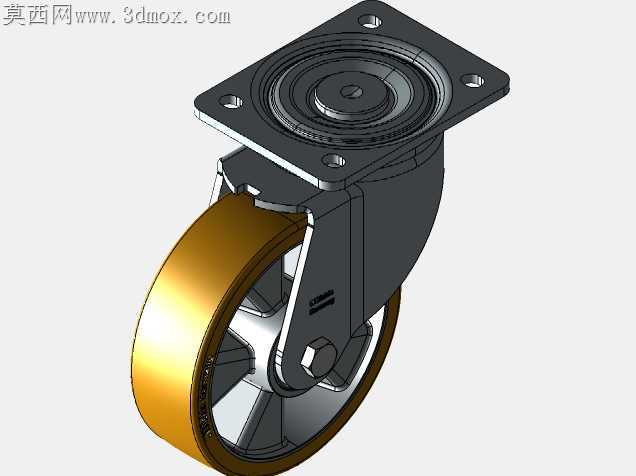

重载万向脚轮工业级移动支撑结构

车间重载转运场景里，普通脚轮常出现转向卡滞、轮面脱胶、支架焊缝开裂的问题，这款万向脚轮的结构设计，从加工适配的角度把这些现场痛点逐一落地解决。顶部方形安装法兰做了四个沉头安装孔，孔位边缘预留了0.2mm的倒角余量，既避免钢板冲压后孔边毛刺刮伤安装面，也能让固定螺栓完全沉入孔内，不会突出法兰面干涉设备底部的安装贴合度，法兰盘和回转支架的连接位置，没有采用常见的满焊工艺，而是沿回转支承外圈做了三段间隔式角焊，焊道高度控制在3mm，既保证连接强度，又避免满焊带来的热变形导致回转支承同轴度偏差，后续装配时不会出现转向卡顿的问题。回转支承内部的滚道做了淬硬处理，滚道表面粗糙度控制在Ra1.6以内，钢珠和滚道的配合间隙预留了0.05mm的公差带，既不会因为间隙过小在粉尘较多的车间环境里卡入杂物锁死转向，也不会因为间隙过大在重载时出现回转晃动，转向时的阻尼感均匀，哪怕承载超过额定载荷30%的瞬时冲击，也不会出现滚道压痕变形的问题。轮架的侧板采用了折弯一体成型工艺，没有额外拼接加强筋，折弯处的圆角半径匹配钢板厚度做了1.5倍板厚的过渡，避免折弯处出现应力集中裂纹，轮轴安装孔做了镗孔处理，孔的同轴度公差控制在0.03mm以内，轮轴穿入后不会出现偏磨，轮面采用聚氨酯包胶结构，包胶层和金属轮芯的结合面做了滚花处理，滚花深度0.3mm，注胶时的结合力比光面提升40%以上，不会出现长时间重载使用后轮面和轮芯脱胶分离的情况。轮面的弧度做了微凸设计，和地面接触时的压强分布更均匀，不会在环氧地坪上留下压痕，转向时的接触摩擦阻力更小，哪怕是在AGV小车频繁启停、反复转向的工况下，轮面的偏磨量也能控制在很低的水平。支架上的刹车安装位预留了标准的装配缺口，后续加装刹车组件时不需要二次钻孔攻丝，直接用标准螺栓就能固定，适配不同场景的使用需求。所有钣金件的边缘都做了钝化处理，没有尖锐的飞边毛刺，装配和维护时不会划伤操作人员，金属表面做了电泳防锈处理，哪怕是在潮湿的仓储环境里长期使用，也不会出现锈迹剥落的情况，轮芯采用压铸铝合金材质，兼顾强度和轻量化，整体重量比同载荷的铸铁轮芯轻35%，安装时单人就能完成操作，不需要额外吊装辅助。
