轻量化交叉筋式步进电机安装固定架

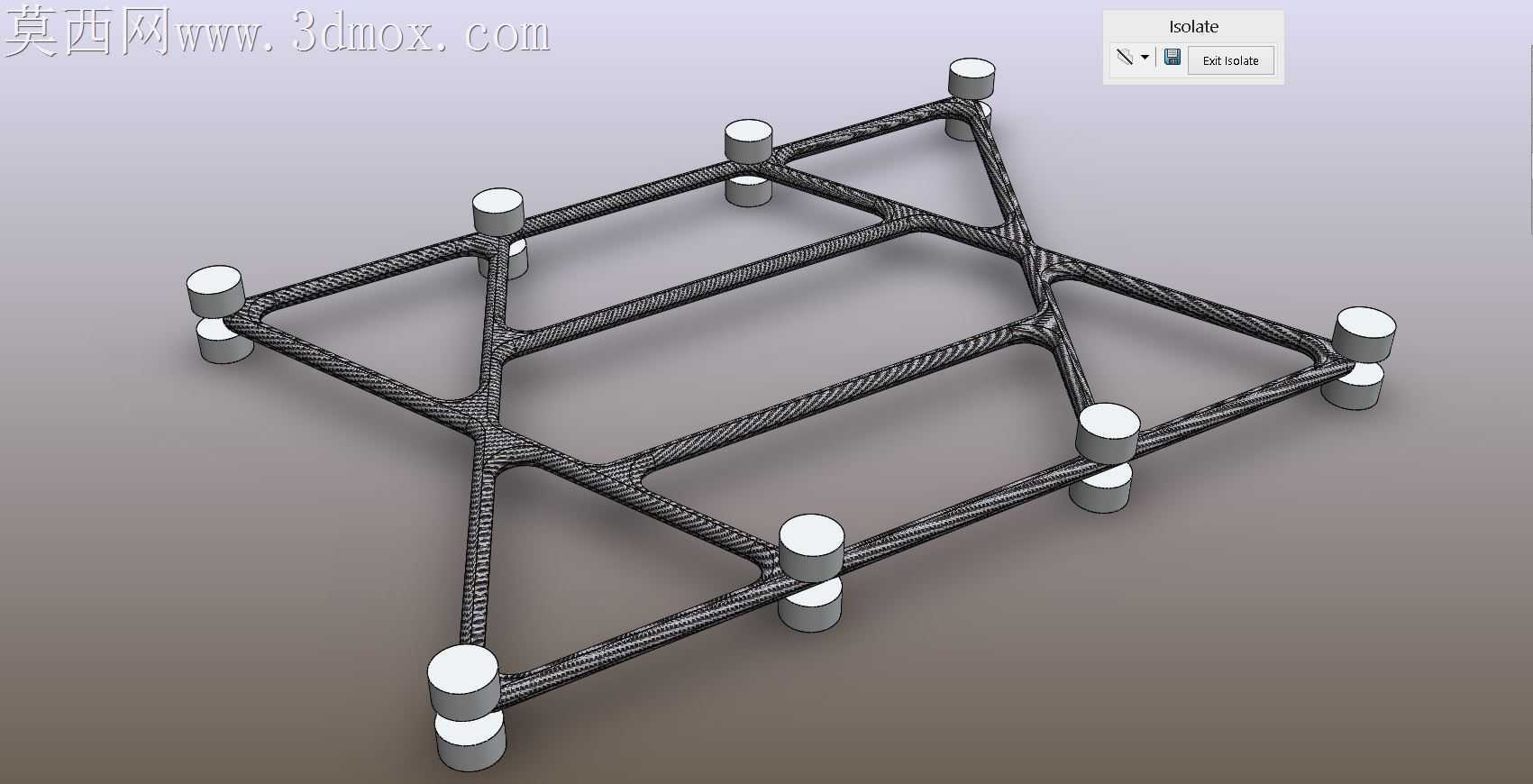

步进电机多轴联动安装场景里，传统平板式安装架常出现刚性冗余重量偏大、多电机同轴度难保证、长期运行受振易变形的问题，这款交叉筋式安装架从结构优化逻辑出发，完全跳开传统实心板的设计思路。管架式交叉筋的排布没有做均匀对称的冗余布置，每根筋条的走向都对应两端安装柱的受力传导路径，电机运行产生的振动会顺着筋条快速分散到整个架体，不会在局部安装位形成应力集中。所有安装柱都做了双层凸台设计，下端凸台贴合安装基准面时能自动找平，不需要额外加调整垫片补偿平面度误差，上端凸台的内径公差严格控制在电机定位止口的配合范围内，装配时电机止口卡入凸台就能自动对准安装孔位，不会出现孔位错位需要强行掰动架体的情况。筋条和安装柱的衔接位置做了渐变圆弧过渡，没有直角应力死角，哪怕用碳纤维管材或者薄壁铝管加工，衔接位置也不会因为长期受振出现开裂。架体上的12个安装柱位置完全匹配多台NEMA17步进电机的标准安装孔距，不需要额外打孔调整，交叉筋之间留出的镂空区域刚好能容纳电机尾部的编码器和接线端子，不会出现架体和电机尾部零件干涉的问题。相比同尺寸的实心铝板安装架，这款结构的重量能降低六成以上，用在移动机器人或者小型数控设备上，能大幅降低运动部件的惯量，提升设备的动态响应速度。筋条的截面尺寸经过反复迭代，不会因为追求轻量化把筋条做的过细导致架体颤振，手按压架体中部时形变量控制在0.02mm以内，完全满足步进电机高速运行时的刚性要求。安装柱的端面都做了铣平处理，和电机安装面的接触面积足够大，锁紧螺丝时不会因为接触面倾斜导致电机轴偏斜，每根筋条的交汇点都落在安装柱的受力轴线上，没有多余的悬臂结构，哪怕单台电机满负载运行，振动也不会传递到相邻的电机安装位，避免多电机之间的振动耦合影响设备运行精度。
