可3D打印2x4凸点拼接积木块

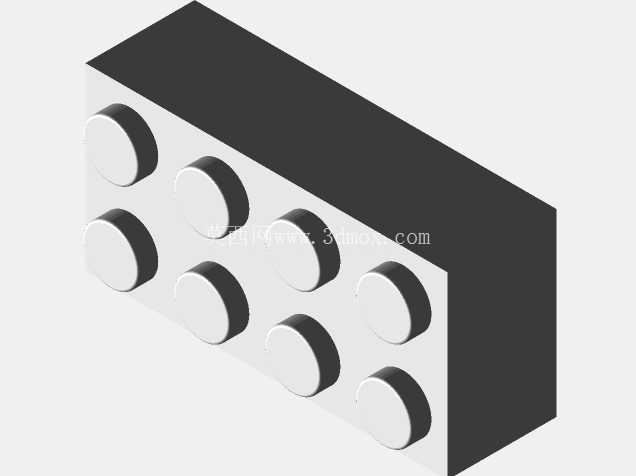

　　日常做创客教育装备配套结构件开发时，这类标准凸点积木块是绕不开的基础单元，很多桌面级FDM3D打印机的入门实操案例，都会选这类结构作为首件打印测试件，一来结构特征足够典型，能同时验证打印机的XY轴定位精度、Z轴层厚一致性、顶面封层质量，二来打印完成后可直接用于拼接验证，不会产生无效测试废料。从结构设计逻辑来看，这款积木块采用2行4列共8个圆柱形凸点的标准布局，凸点直径、凸点中心距、凸点突出基体的高度都严格匹配通用拼插积木的公差带，凸点根部做了R0.3的圆角过渡，既可以避免打印过程中出现应力集中导致的层间开裂，也能降低拼插时的锐角磨损，延长零件反复拆装的使用寿命。

　　积木基体采用等壁厚设计，整体壁厚控制在1.5mm，适配0.4mm直径喷嘴的常规打印参数，无需额外添加支撑结构，打印时凸点面朝上摆放即可获得最优的表面质量，打印完成后仅需清理底面少量的喷嘴拉丝，无需二次打磨处理即可直接投入使用。从实际应用场景出发，这类积木块除了作为儿童益智拼装玩具的基础单元外，在工业领域也有不少实用场景，比如生产线旁的简易工装定位块、小型传感器的快速安装支架、桌面级设备的可调式垫高座，都可以通过这类标准积木块的快速拼接实现，无需单独开模加工小批量定制结构件，能大幅缩短临时工装的制作周期，降低小批量结构验证的成本。

　　设计过程中特意控制了凸点与积木基体底面凹槽的过盈量，过盈量控制在0.1mm区间，既可以保证拼接后具备足够的连接强度，横向拉扯时不会轻易松脱，又不会因为过盈量过大导致拼插阻力过大，不适合低龄儿童操作，同时反复拆装100次以上仍能保持稳定的连接紧密度，不会出现凸点磨损导致的连接松动问题。外形尺寸上，积木块整体长度对应4个凸点间距，宽度对应2个凸点间距，基体高度与凸点高度比例为2:1，拼接后上下层积木的贴合面完全重合，不会出现错位偏移，安装边界上，单个积木块的四个侧边都预留了与同规格积木侧拼的对齐基准，多块积木横向拼接时可以形成连续的平面结构，不会出现高低差或者拼接缝隙过大的问题。

　　针对3D打印的工艺特性，设计时特意将所有竖直面的脱模斜度控制在1度以内，既不会影响拼接精度，又能降低打印过程中喷嘴与已打印层的剐蹭概率，凸点的顶面做了0.2mm的微倒角处理，避免打印时顶面边缘出现翘边导致的凸点直径超差，基体内部采用实心填充设计，保证整体结构强度，作为受力支撑件使用时不会出现受压变形的问题，若仅作为外观拼装件使用，也可以根据需求调整填充率，降低打印耗材的消耗量。在创客教学场景中，这类积木块还可以作为结构设计的基础载体，学员可以在基体上二次加工添加安装孔、卡扣、连接轴等特征，快速搭建出具备特定功能的原理样机，比如小型机械臂的连杆结构、传送带的侧边挡块、教具的演示框架，都可以通过这类基础积木块的组合改造实现，无需从零开始建模，能大幅提升样机搭建的效率。
