菱形晶格立方体多孔结构几何造型

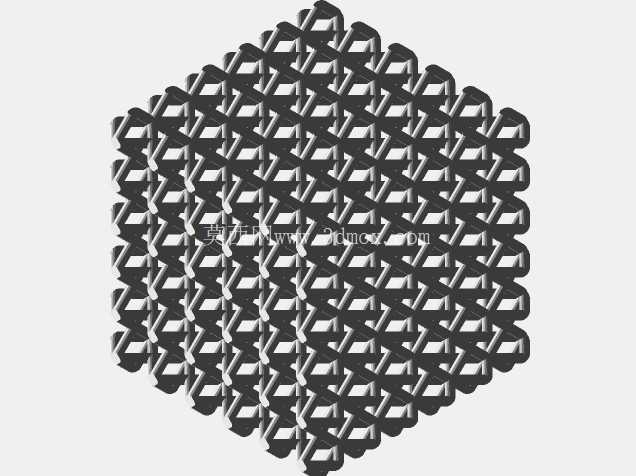

这类菱形格子立方体结构，最早是从晶体学的面心立方晶格构型演化而来，现在已经成为轻量化结构设计领域非常常用的点阵构型，尤其在金属3D打印的工业零部件轻量化设计场景中应用极广。从结构本身来看，整个立方体框架作为外边界，内部通过球节点与等径杆单元连接成周期性菱形排布的点阵，所有杆单元的轴线交汇于球节点中心，不存在偏心载荷的传递路径，这一点在结构受力时优势非常明显——外加载荷可以通过多根杆均匀分散到整个结构的各个节点，不会出现局部应力集中导致的提前失效。

在实际工程应用里，这类结构最常被用在航空航天零部件的填充区域，比如机载设备的安装支座、卫星结构的承力夹层，在保证整体刚度满足设计要求的前提下，相比实心立方体结构可以减重60%以上，同时内部连通的孔隙还能满足机载设备的散热通风需求，不需要额外设计散热流道。另外在骨科植入物的设计领域，这种菱形晶格的孔隙尺寸可以通过调整杆长和球节点直径精准控制，匹配人体骨组织的长入需求，同时弹性模量可以调整到和人体皮质骨接近的范围，避免应力遮挡效应，现在很多定制化的骨科植入物都会采用这类晶格作为内部填充结构。

从设计思路上来说，做这类结构首先要确定外部安装边界，也就是外层立方体的尺寸，要完全匹配安装位的空间要求，外层的边框杆径通常要比内部点阵的杆径粗20%-30%，用来承担安装面的接触应力，避免安装锁紧时外层结构被压溃。内部的菱形单元排布要保证周期性，不能出现单元错位，否则会在错位位置形成应力突变区，打印过程中也容易出现支撑残留或者成型缺陷。球节点的直径设计要和连接的杆径匹配，通常球节点直径是杆径的1.5倍左右，既保证杆和节点的连接强度，也不会因为节点过大导致局部孔隙堵塞，影响结构的通透率。

在实际建模过程中，要注意所有杆单元的拔模角度，针对金属3D打印的成型工艺，向下倾斜角度小于45度的杆单元需要添加微支撑，不过这种菱形晶格的杆单元大多呈45度空间斜向排布，配合球节点的过渡，大部分角度都可以实现自支撑，能减少后处理的工作量。另外结构的安装面要做平面化处理，外层立方体的六个面都要保证平面度，和其他零部件装配时可以完全贴合，不需要额外加工安装面。如果是用在缓冲吸能场景，比如无人机的起落架缓冲块、精密设备的运输缓冲垫，还可以调整杆单元的壁厚，从外层到内部形成梯度刚度，外层刚度高承受初始冲击，内部刚度低逐步吸收冲击能量，比均匀点阵的吸能效率高30%左右。

这类结构的尺寸适配性很强，小到厘米级的骨科植入物，大到米级的航空航天承力夹层，都可以通过缩放单元尺寸来适配，不需要改变整体的拓扑构型。需要注意的是，当整体尺寸放大时，要同步校核杆单元的长径比，避免长径比过大导致打印过程中杆单元变形，通常杆单元的长径比控制在8:1以内，就能保证成型过程中的结构稳定性，不会出现翘曲或者倒伏的问题。另外在和外部实体结构连接的位置，要做2-3层的单元过渡，逐步从点阵结构过渡到实体结构，避免连接位置出现刚度突变，在交变载荷下出现疲劳断裂。
