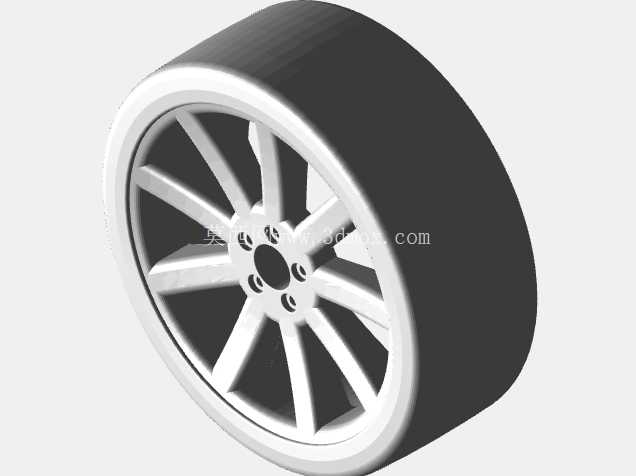

在小型教育机器人、业余DIY移动机器人的行走系统开发中,轮辋作为连接轮胎与驱动轴的核心承载构件,其结构合理性直接决定整机行走稳定性、负载能力与动态响应表现。这款轮辋采用十辐对称式结构布局,在设计阶段就针对小型机器人的应用特性做了定向优化,区别于民用车辆轮毂的冗余强度设计,小型机器人轮辋不需要承受大吨位载荷,但对转动惯量、装配同轴度、轻量化水平有更严苛的要求。
从结构设计思路来看,十辐条采用等角度均匀排布,相邻辐条夹角为36度,这种排布方式可以在辐条截面尺寸最小化的前提下,保证轮辋径向承载的均匀性,避免机器人在越障、转向过程中出现局部应力集中导致的辐条断裂问题。辐条截面采用变厚度设计,靠近轮毂中心安装座的位置厚度更大,向轮缘方向逐渐收窄,这种变截面设计既可以保证安装座位置的连接强度,又能尽可能降低辐条自身重量,减少轮辋整体转动惯量,对于小型机器人常用的微型直流减速电机来说,更低的转动惯量意味着更快的启停响应速度,也能降低电机启动瞬间的电流冲击,延长驱动电路与电机的使用寿命。
轮辋中心的安装座采用四孔定位设计,四个安装孔围绕中心轴孔呈90度均匀分布,适配市面上绝大多数小型教育机器人通用的3mm、4mm、5mm直径驱动轴,安装孔周边做了局部加厚凸台处理,凸台高度为2mm,既可以增加螺丝连接的啮合长度,提升轮辋与驱动轴座的连接可靠性,又能避免螺丝锁紧时对轮辋主体平面造成压溃变形。中心轴孔设计有D型切边,可直接匹配带D型输出轴的微型减速电机,不需要额外加工键槽,装配时只需将轴孔切边与电机轴切边对齐,拧紧安装螺丝即可实现无相对滑动的扭矩传递,大幅降低DIY用户的装配难度,也避免了传统光轴配合顶丝结构容易出现的打滑、跑圈问题。
轮辋外缘设计有标准的轮胎安装卡槽,卡槽深度为3mm,两侧带有高度1.5mm的限位挡边,可以适配截面直径10mm-15mm的橡胶O型圈轮胎、硅胶防滑轮胎,装配时不需要额外粘接,依靠轮胎自身的弹性张力即可卡入卡槽固定,挡边可以限制轮胎在侧向受力时出现脱圈问题,保证机器人在侧滑、转向过程中轮胎与轮辋的相对位置稳定。从安装边界尺寸来看,这款轮辋的整体外径为60mm,轮辋主体宽度为20mm,安装座端面到轮辋内侧平面的距离为8mm,安装时驱动轴伸出电机安装面的长度只需要达到6mm即可完成装配,不会出现轮辋与机器人底盘侧板干涉的问题,适配底盘安装间距在25mm以上的各类小型移动机器人平台。
在实际应用场景中,这款轮辋既可以用于Arduino、树莓派等开源教育机器人平台的行走轮组搭建,也可以用于业余爱好者制作的小型循迹机器人、避障机器人、桌面级搬运机器人,十辐结构的对称设计也能保证轮辋在高速转动时的动平衡表现,即使机器人行走速度达到1m/s以上,也不会出现明显的轮组抖动问题,避免因轮组振动影响传感器的检测精度。针对3D打印的成型特性,这款轮辋的所有结构都做了无支撑优化,辐条与轮缘、安装座的连接位置都采用了R2以上的圆角过渡,既可以减少3D打印过程中的应力集中,避免打印件出现层间开裂,也不需要额外添加打印支撑,减少打印后处理的工作量,即使是入门级的FDM3D打印机,使用PLA、PETG等常规耗材也能顺利打印出合格的零件,打印完成后只需要简单去除毛边即可直接装配使用,不需要二次机加工。
从承载能力来看,采用PLA材料打印、填充率设置为20%的前提下,单轮辋可以承受1kg以上的垂直载荷,四个轮组搭配即可承载总重量4kg以内的机器人本体,完全覆盖教育机器人、小型DIY机器人的常规负载需求;如果采用PETG或者ABS材料打印,填充率提升至40%,单轮承载能力可以提升至2kg以上,可满足搭载机械臂、多传感器的稍重机器人平台使用需求。轮辋表面没有多余的装饰性结构,所有曲面都服务于功能需求,既减少了打印耗材的消耗,也缩短了单件打印时间,单件打印时间可以控制在40分钟以内,非常适合教育场景下的批量制作与学生DIY实践。
