模块化设备通用机械对接连接环结构

在模块化机器人、空间载荷搭载、无人平台快速重构这类需要频繁拆装组合的机械系统里，对接环是决定接口重复定位精度、连接刚度与载荷传递效率的核心承载构件，不同于普通的管道法兰或者简易连接圈，这类对接环需要同时兼顾周向定位一致性、多向载荷承载能力、轻量化设计要求以及拆装操作的便捷性，很多初次接触这类结构的设计者容易照搬普通法兰的设计逻辑，最后要么出现对接后同轴度偏差超差，要么在交变载荷下连接部位出现应力集中，要么整体重量超标影响搭载平台的载荷余量。

从实际工程应用场景来看，这类对接环的使用场景覆盖了地面模块化无人作战平台的舱段快速拼接、空间卫星在轨可更换载荷的机械接口、工业协作机器人末端快换工装的承载基座、重载模块化桁架的段间连接等多个领域，不同场景下的载荷边界差异较大，但核心的设计逻辑是共通的：首先要保证对接完成后两个被连接模块的同轴度、端面垂直度满足系统精度要求，比如卫星载荷对接后，光学载荷的光轴偏差需要控制在角秒级，这就要求对接环的配合止口、定位销孔的形位公差必须严格匹配，不能出现过定位导致的装配卡滞，也不能出现间隙过大导致的定位偏差。

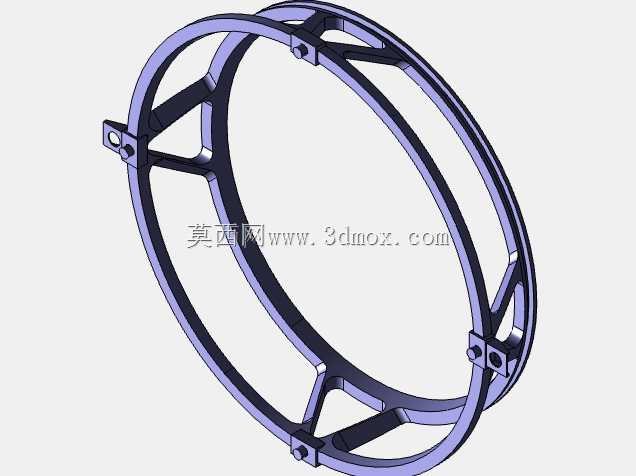

这款对接环采用了环形薄壁主承力框架搭配周向均布三角加强筋的结构形式，主环体采用等截面薄壁设计，在保证周向刚度均匀性的前提下尽可能去除非承载区域的材料，周向分布的六个连接耳座分别对应不同的功能：其中三个带销孔的耳座用于安装定位销，实现对接过程的粗导向与精确定位，另外三个带螺栓过孔的耳座用于施加连接预紧力，三角加强筋连接主环体内壁与耳座根部，将耳座受到的螺栓预紧力、外部载荷产生的弯矩均匀传递到整个环体上，避免耳座根部出现应力集中导致的断裂失效。

从安装边界来看，对接环的端面配合面采用了窄环面设计，配合面的平面度要求控制在0.02mm以内，既可以保证对接后两个端面的充分接触，提升连接刚度，又可以减少大面积平面加工带来的成本上升与平面度超差风险；主环体的内径尺寸根据被连接模块的过线、过流需求设计，预留了足够的内部通径，不会影响模块之间的电、气、液管路或者线缆的穿行；连接耳座的螺栓孔采用了沉孔设计，螺栓安装后头部不会突出环体外表面，避免对接过程中与相邻结构发生干涉，同时耳座的位置做了切边处理，给安装工具预留了足够的操作空间，即使在空间受限的舱段内部，也可以用标准套筒完成螺栓的拧紧操作。

设计过程中需要重点考虑几个工程细节：首先是对接导向的问题，在环体的对接端面边缘做了15度的导入倒角，两个对接环靠近时可以通过倒角实现自动导正，不需要反复调整位置就能让定位销顺利进入销孔；其次是载荷传递的路径优化，加强筋的走向沿着主环体的切向与径向分布，当对接环承受轴向拉力时，拉力通过螺栓传递到耳座，再通过加强筋分散到整个环体截面，避免局部应力过大；当承受径向弯矩或者扭矩时，周向均布的耳座可以将载荷均匀分配到各个连接螺栓上，不会出现单个螺栓受力过大的情况。

在材料选择上，这类对接环通常根据使用场景选用不同的材料，地面重载场景可以选用高强度铝合金，通过硬质阳极氧化处理提升表面耐磨性，保证多次拆装后配合面不会出现磨损导致的精度下降；空间应用场景则可以选用钛合金或者碳纤维复合材料，在保证强度的前提下进一步降低重量，同时适应空间高低温交变、真空环境下的使用要求。需要注意的是，对接环的配合止口与定位销孔的公差配合需要根据使用场景选择，频繁拆装的场景可以选用H7/g6的间隙配合，保证拆装顺畅，永久连接或者对精度要求极高的场景可以选用H7/h6的过渡配合，提升连接刚度。

另外，这类对接环在设计时还需要考虑防松设计，螺栓连接部位可以搭配防松垫圈或者涂覆螺纹锁固胶，避免在振动、冲击环境下出现螺栓松动导致的连接失效；对于需要实现快速对接的场景，还可以在耳座部位集成快锁机构，不需要工具就能完成对接与分离，进一步提升模块重构的效率。很多设计者在做这类结构时容易忽略环体的刚度校核，在承受侧向载荷时环体出现椭圆变形，导致定位精度下降，因此在建模完成后需要通过有限元分析对环体的径向刚度、轴向刚度进行校核，保证在额定载荷下的变形量在系统允许的范围内。
