冠状病毒造型解压指尖陀螺结构设计

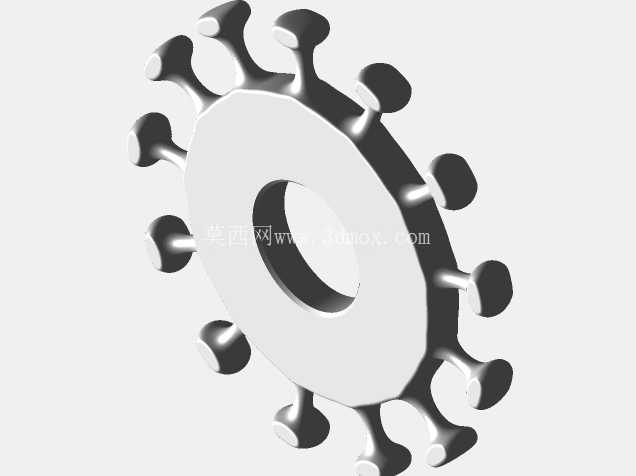

　　这款指尖陀螺的结构设计围绕标准深沟球轴承的安装边界展开，核心适配市面上流通量最大的6mm内径、22mm外径、7mm厚度标准微型轴承，安装位采用过盈配合设计，轴承外圈与主体安装孔的过盈量控制在0.02-0.03mm区间，既可以保证高速旋转时轴承外圈不会与主体发生相对滑动，也不会因为过盈量过大导致轴承内圈变形卡滞，影响旋转顺滑度。主体的外缘凸起结构完全参考冠状病毒的刺突形态做等比例简化，每一个凸起的根部都做了R1.2的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，同时凸起的末端做了球面钝化处理，手持把玩时不会划伤皮肤，也不会勾扯衣物纤维。

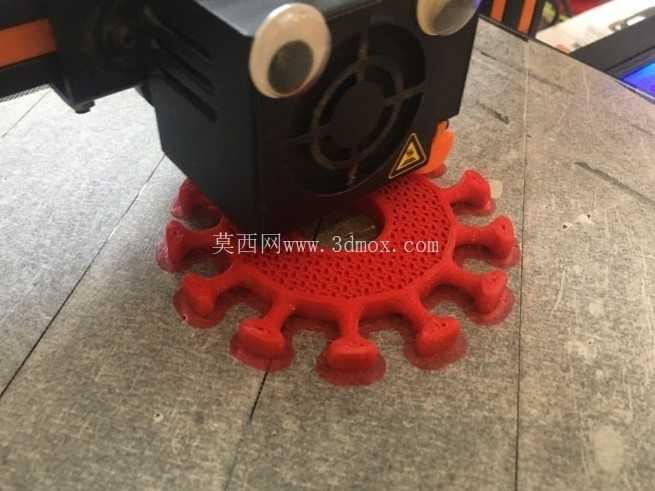

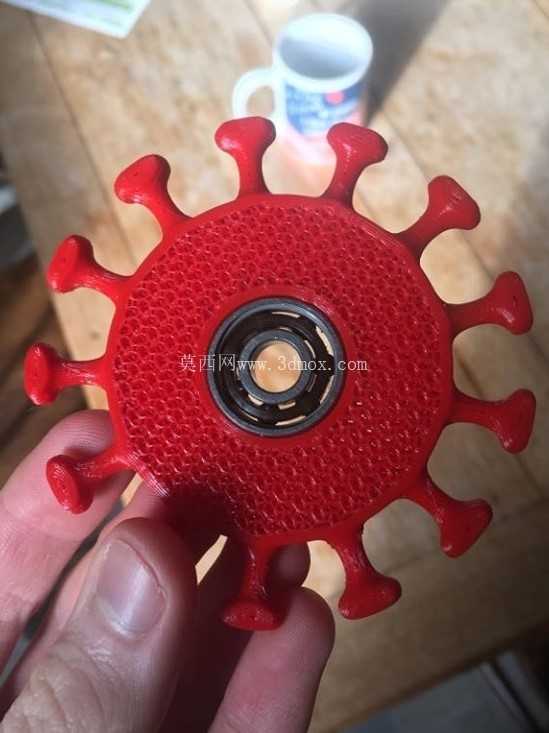

　　主体盘面采用密集网格纹理设计，一方面是为了增加手指接触时的摩擦力，拨动旋转时不容易打滑，另一方面网格结构可以在保证盘面结构强度的前提下降低整体重量，让旋转惯量更集中在外缘的凸起位置，延长单次旋转的持续时间。打印参数的适配方面，主体结构设计时特意取消了顶层与底层的封闭填充，采用10%-25%的低密度蜂窝填充，既可以让整体重量控制在12g左右，长时间手持把玩不会产生疲劳感，也能让打印过程中减少耗材用量，缩短打印周期。

　　从应用场景来看，这类结构的指尖陀螺主要用于桌面解压场景，适合长时间伏案工作的结构设计人员、编程人员在思考间隙手持把玩，通过手指拨动旋转的重复性动作缓解注意力疲劳，同时病毒造型的设计带有特定时期的纪念属性，也可以作为创意桌面摆件使用。结构设计过程中，需要重点考虑动平衡校准，每一个外缘凸起的重量差控制在0.05g以内，旋转时不会出现偏心抖动，避免因为偏心导致轴承承受额外径向力，缩短轴承使用寿命。安装边界方面，主体的总直径控制在75mm，厚度控制在8mm，轴承安装位的沉台深度为1mm，轴承装入后两端面与主体盘面的高度差为0.5mm，旋转时轴承端面不会与手指接触产生摩擦阻力。

　　刺突结构的外伸长度统一为12mm，相邻两个刺突之间的夹角为30度，整圈共12个对称分布的刺突，保证旋转时的气流阻力均匀，不会因为结构不对称产生风噪。主体盘面的网格纹理深度为0.3mm，纹理宽度为0.8mm，既可以保证足够的摩擦力，也不会因为纹理过深积留污渍，日常擦拭清洁十分方便。从结构强度角度考虑，刺突与主体盘面的连接位置做了加厚处理，连接位置的壁厚达到2.5mm，即使从1.2m高度自由落体到水泥地面，刺突也不会发生断裂，满足日常把玩的抗摔要求。轴承安装孔的入口位置做了0.2mm的倒角导向，压入轴承时可以自动对中，不需要额外的定位工装，手工装配即可完成。整体结构没有额外的装配零件，仅需要将标准轴承压入主体安装孔即可完成组装，不需要粘接或者螺丝固定，后期如果轴承磨损，可以直接将旧轴承顶出更换新轴承，维护成本极低。
