复古轻型上单翼飞机全尺寸结构复原

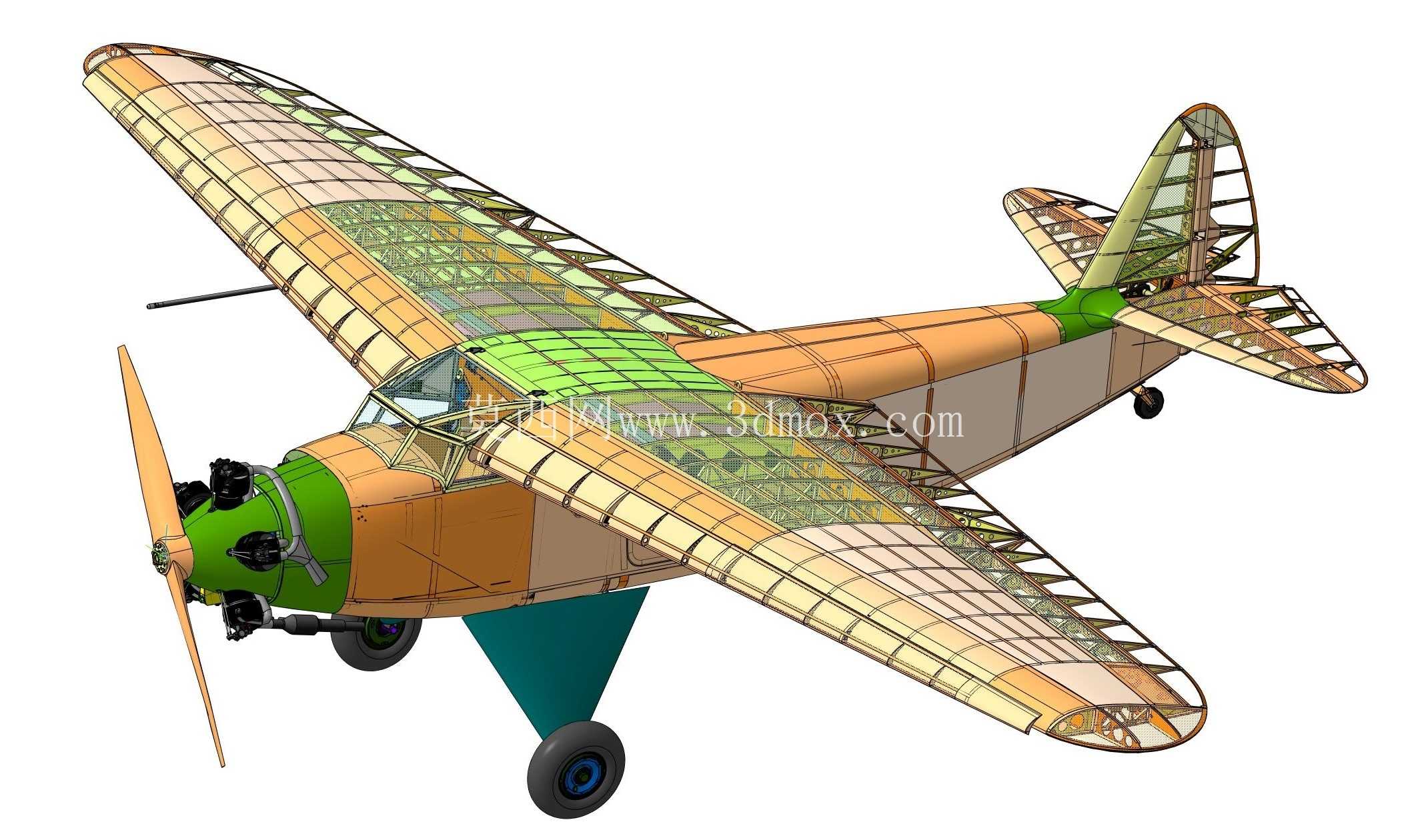

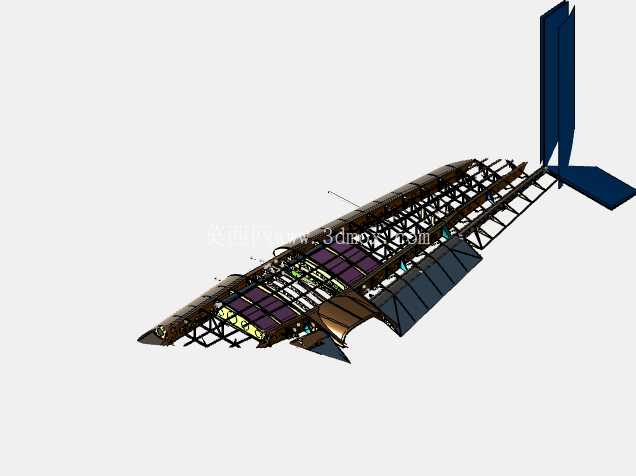

本次复原的轻型上单翼飞行器，核心应用场景覆盖航空科普教具制作、复古航模复刻设计、早期轻型航空器结构教学三个核心领域，区别于现代通航飞机的半硬壳成型结构，该机型采用全外露骨架式的结构设计逻辑，所有承力构件的排布逻辑完全遵循早期轻型飞机的载荷传递路径设计。从实际用途来看，该结构模型可直接用于航空类专业的机体结构课程演示，能让学习者直观观察到机翼蒙皮下方的翼肋、翼梁排布方式，机身段的长桁、隔框连接逻辑，以及前起落架、尾翼操纵面的铰接结构，无需拆解实体教具就能完整呈现全机的力流传递路径。

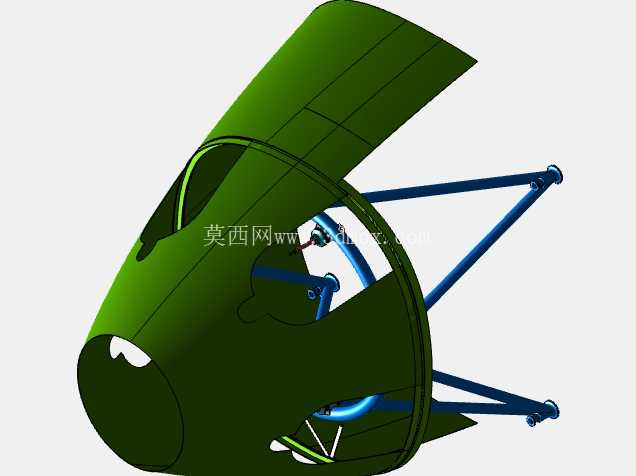

从功能特性上看，该机型采用前置活塞发动机带动两叶木质螺旋桨的动力布局，上单翼的设计能够为机身下部留出充足的载荷空间，配合后三点式固定式起落架，能够在平整度不高的简易跑道完成起降作业，适配早期通航领域的短途通勤、农林作业、飞行训练等多场景需求。机身前段的发动机安装座采用独立的钢架承力结构，能够直接适配M-11L型活塞发动机的安装孔位，安装边界完全匹配该型发动机的外接管路、操纵钢索的走线空间，发动机整流罩采用分段式快拆结构，日常维护时无需拆解周边机身构件即可完成火花塞检查、油路排查等常规维保操作。

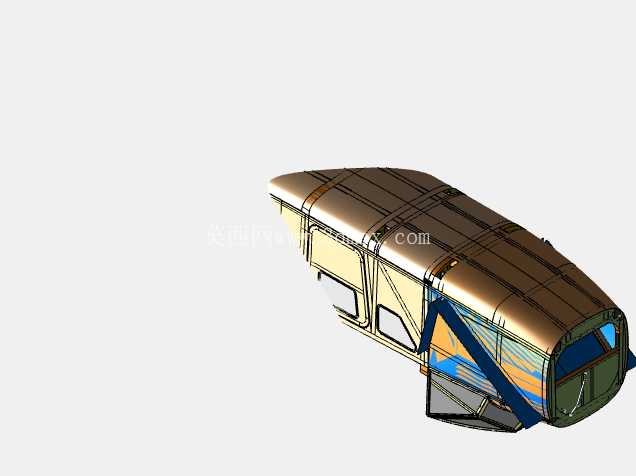

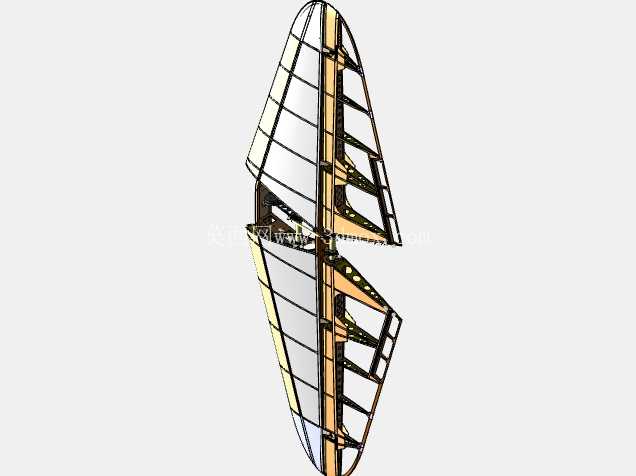

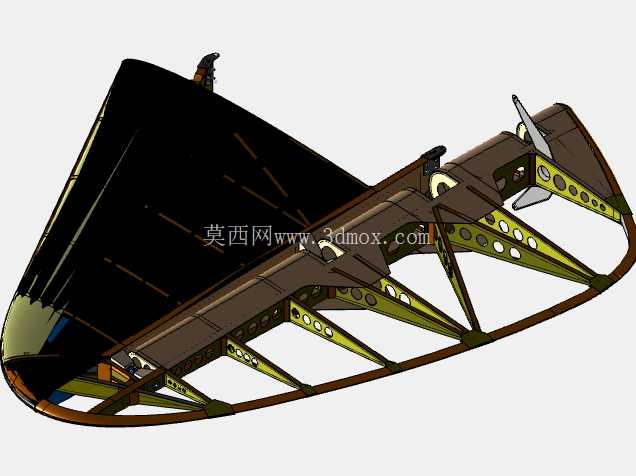

设计思路上，全机结构优先保障低速飞行状态下的结构可靠性，机翼采用双梁式结构，主翼梁承担飞行过程中的大部分弯曲载荷，辅助翼梁配合翼肋维持翼型的气动外形，翼肋之间的减重孔完全按照早期手工制造飞机的加工逻辑设计，兼顾结构强度与整机重量控制。机身段采用桁架式骨架结构，隔框按照不同站位的载荷差异设置不同的截面尺寸，驾驶舱区域的隔框额外增加了斜向支撑构件，能够在迫降场景下为乘员提供足够的生存空间。尾翼部分采用安定面与操纵面分离的铰接设计，水平尾翼与垂直尾翼的骨架均采用与机翼一致的梁肋结构，操纵摇臂的安装位置预留了充足的偏转空间，能够满足全动舵面的偏转角度要求，不会出现结构干涉问题。

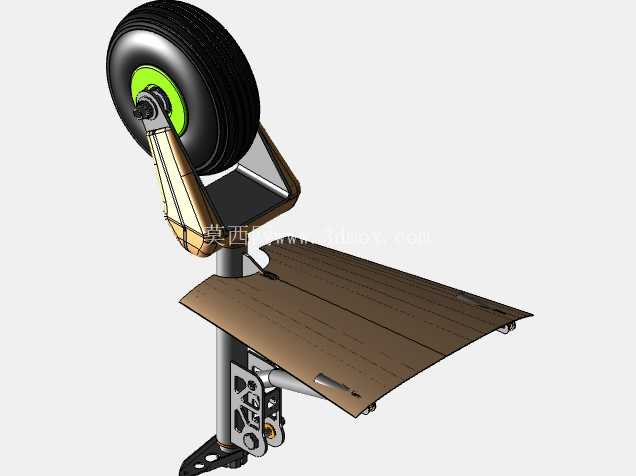

外形尺寸与安装边界方面，全机翼展、机身长度的比例完全符合原机的气动设计要求，起落架的轮距、尾轮的安装位置经过反复校核，能够保障地面滑行阶段的方向稳定性，主起落架的缓冲支柱安装角度预留了足够的压缩行程，可吸收着陆阶段的冲击载荷。机翼与机身的连接接头采用耳片式铰接结构，安装孔位的同轴度公差控制在装配要求范围内，现场组装时无需额外修配即可完成机翼与机身的对接。操纵系统的钢索走线路径沿机身长桁内侧排布，所有导向滑轮的安装位置均预留了调整间隙，可在装配完成后调整钢索张紧度，保障操纵手感的一致性。燃油箱的安装位置设置在机翼中段的翼梁之间，重心位置与全机重心重合，不会因燃油消耗导致整机重心偏移超出允许范围，油箱的安装边界预留了油管路、油量表传感器的安装空间，适配常规轻型飞机的燃油系统配置。
