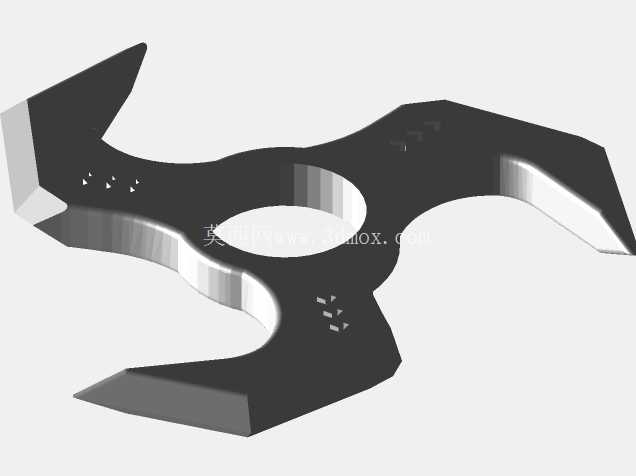

Apex英雄弧星造型指尖陀螺结构设计

这款指尖陀螺的设计原型取自战术竞技类游戏中的标志性投掷道具弧星，整体造型完全还原道具的棱角折线特征，没有做多余的圆润化处理，保留了原作的科幻战术质感，同时兼顾指尖旋转类产品的动平衡要求。设计核心围绕标准608-2RS微型径向深沟球轴承展开，这类型轴承是指尖陀螺产品的通用核心部件，具备成熟的供应链配套，径向游隙控制在标准范围内，能够保证旋转过程的顺滑度与持续时长，不需要额外定制非标轴承，降低了后续实物打样与批量生产的配件采购难度。

从尺寸边界来看，整体旋转外径控制在22毫米，内径匹配轴承的8毫米标准内孔，这个尺寸区间属于单指指尖陀螺的黄金尺寸范畴，既不会因为外径过大导致单指持握时重心外偏容易滑落，也不会因为尺寸过小导致旋转时转动惯量不足，缩短空转时长。整体厚度控制在8毫米以内，边缘做了0.2毫米的倒角处理，避免尖锐棱角在持握旋转时划伤皮肤，同时所有外轮廓的折线拐点都做了动平衡配平计算，三个旋转臂的质量差控制在0.05克以内，确保高速旋转时不会出现偏摆抖动的问题，持握手感稳定。

设计过程中优先考虑了实物加工的可行性，主体结构分为轴承压装位、三个造型臂、中心盖帽三个部分，轴承压装位采用过盈配合设计，过盈量控制在0.02毫米，既可以保证轴承压入后不会在旋转过程中出现松脱打滑，也不会因为过盈量过大导致轴承内圈变形，影响滚珠的滚动顺畅度。三个造型臂采用等壁厚设计，壁厚统一为2.5毫米，不管是采用金属CNC加工、3D打印还是注塑成型工艺，都能保证成型后的结构强度，不会出现薄壁处断裂的问题，同时等质量分布的设计也减少了动平衡调试的工作量，不需要额外添加配重块就能实现稳定旋转。

从应用场景来看，这类文创类指尖陀螺主要面向游戏爱好者群体，作为桌面解压摆件、随身把玩物件使用，既可以作为游戏周边收藏，也具备实际的解压把玩功能，旋转时的棱角动态效果能够还原游戏中弧星道具的视觉特征。设计时特意保留了原作的标志性尖角造型，但对尖角处做了钝化处理，在不破坏视觉还原度的前提下满足日常把玩的安全要求，中心盖帽采用平面设计，可以预留丝印或激光雕刻的位置，方便后续做定制化的图案标识。

结构设计上没有采用多余的可拆卸结构，整体装配仅需要压入轴承后扣合两侧盖帽即可，不需要额外的螺丝或粘接剂，装配工序简单，后期维护也很方便，如果轴承进灰出现卡顿，只需要撬开盖帽更换同型号的608轴承即可，不需要整体报废产品。三个旋转臂的末端做了微弧处理，贴合手指捏持的接触面，捏持时不会有硌手的感觉，旋转时的风阻也经过优化，折线形的外轮廓不会产生过大的风噪，在办公场景把玩也不会干扰到周边人员。

在建模阶段就对整体的质心位置做了仿真验证，确保质心完全落在轴承的中心轴线上，避免出现旋转时的偏振问题，同时对所有的装配面做了公差分析，轴承安装位的尺寸公差控制在H7等级，和标准608轴承的外圈公差形成合理配合，压装时不需要过大的压力就能完成装配，也不会出现装配后轴承卡死的问题。整体重量控制在22克左右，采用铝合金加工时的重量刚好适合单指长时间持握，不会因为过重导致手指疲劳，采用树脂3D打印时重量更轻，适合对重量敏感的用户使用。
