麦克纳姆轮式机器人底盘传动结构设计

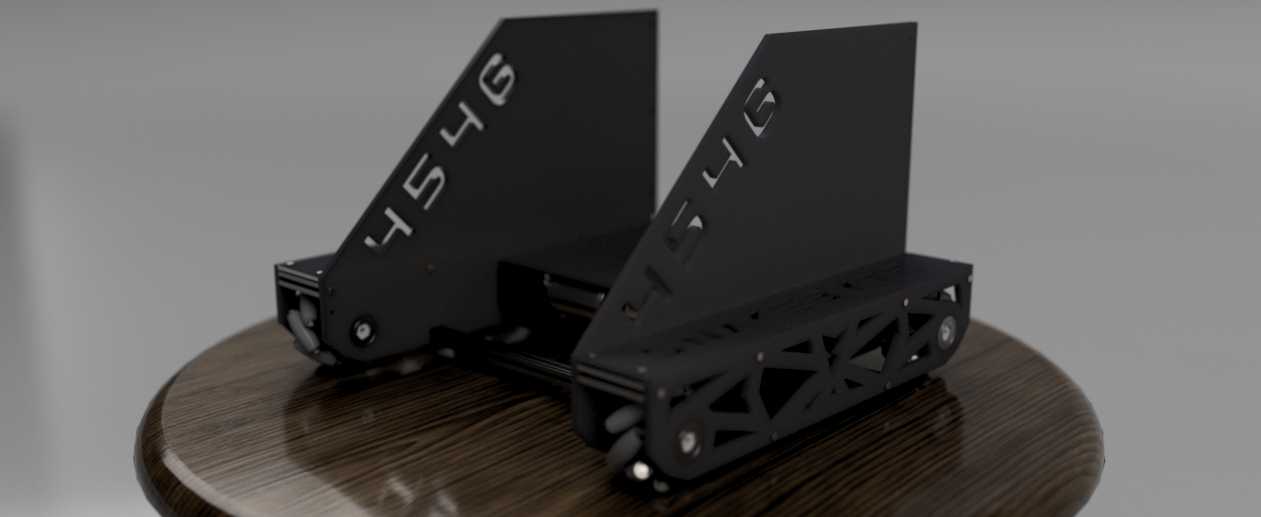

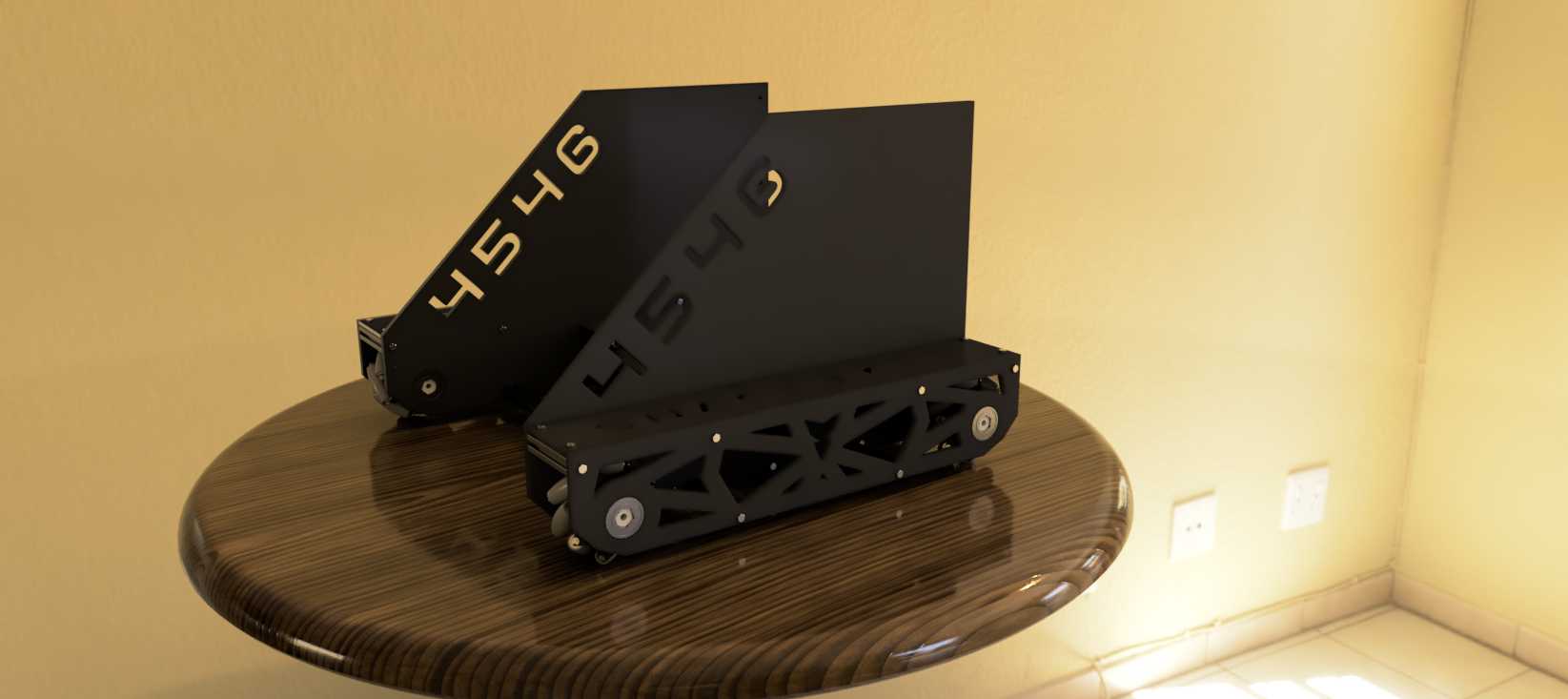

这套轮式驱动传动结构，主要面向机器人竞赛、小型移动作业平台的开发验证场景，可作为全向移动设备的底盘动力核心单元，适配室内巡检、物料转运、教学实训等多种需要灵活移动的作业场景，解决传统轮式底盘转向半径大、狭小空间内移动受限的实际问题。整套结构采用四电机分布式驱动布局，每一组麦克纳姆轮都对应独立的动力输出路径，通过不同轮子的转速差与转向组合，可实现整车前行、横移、斜行、零半径回转等全向移动动作，无需额外设置转向机构，大幅缩减底盘占用的空间体积。底盘主体框架采用镂空桁架式结构设计，在保证整体结构刚度的前提下尽可能降低自重，框架板材的拼接位置预留了标准化安装孔位，可直接搭载上层功能模块，包括传感器支架、控制盒安装位、负载承载平台等，不需要额外进行打孔改制，适配不同功能的拓展需求。动力端选用二级减速驱动方案，电机输出的扭矩经过减速组放大后传递至轮轴，保证轮子在承载额定负载时仍能输出足够的驱动力，轮组安装位置设置了可调张紧结构，可根据传动带的实际磨损情况调整张紧度，降低后期维护的难度。从安装边界来看，整套底盘的长宽尺寸适配常规小型移动机器人的搭载需求，轮距与轴距的参数经过匹配调校，保证全向移动过程中整车的稳定性，不会出现轮组干涉、底盘剐蹭地面的问题；底盘底部预留了足够的离地间隙，可适应室内平整地面、小幅坡度路面、轻微不平整的实训场地等多种通行环境。结构设计过程中充分考虑了加工与装配的工艺性，所有板材零件均可通过常规板材切割工艺加工成型，连接位置采用标准紧固件装配，不需要复杂的工装夹具即可完成整机组装，传动部件的安装位置设置了定位基准，装配时可快速对齐安装位，减少装配调试的时间成本。轮组的辊子排布角度经过优化，保证各个方向移动时的受力均匀，避免移动过程中出现卡顿、晃动的问题，框架的镂空结构同时兼顾了走线需求，动力线与信号线可顺着框架内部的空腔排布，不会外露干扰轮组运动，也能避免线路被剐蹭损坏。
