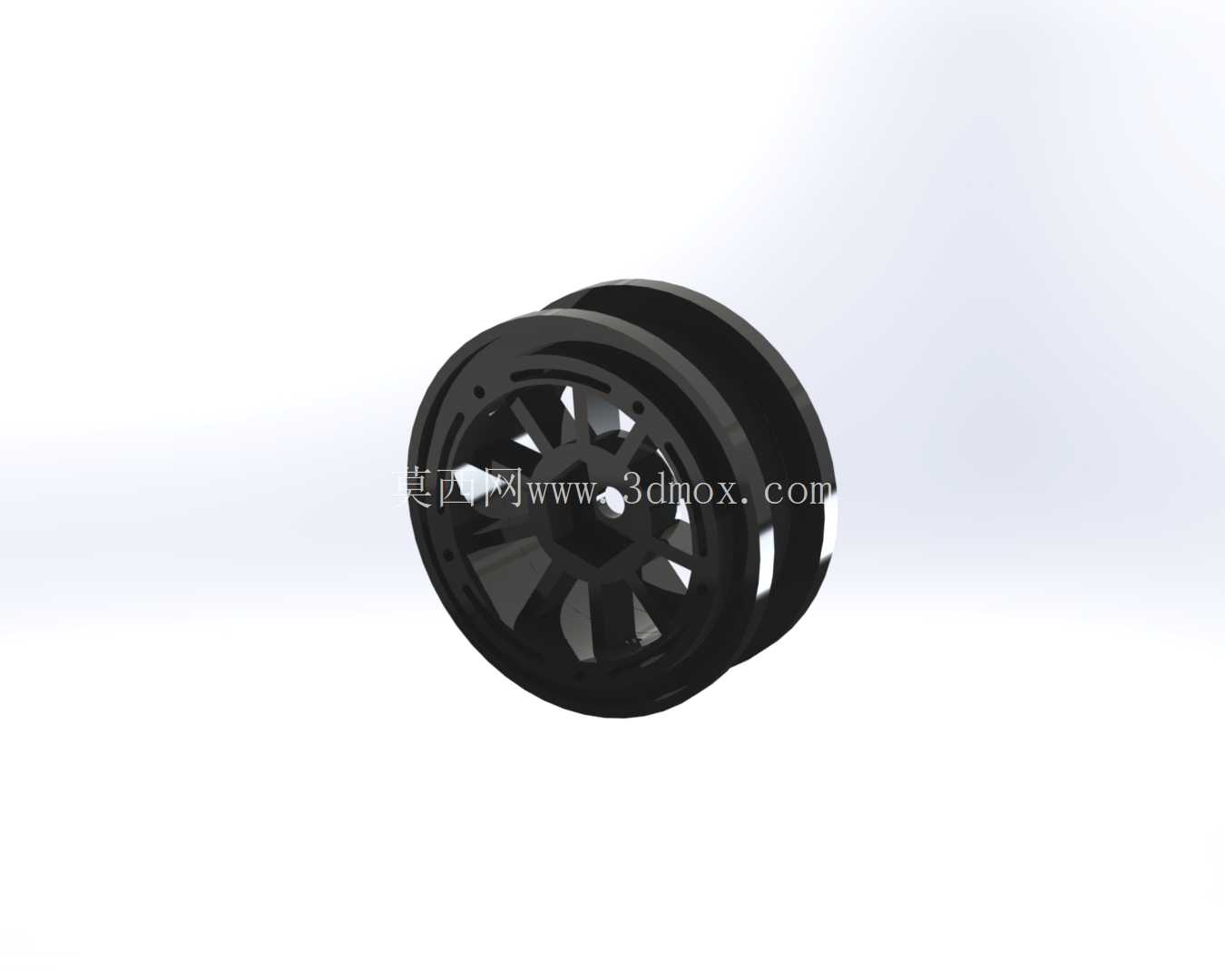

在比例遥控模型的行走系统设计中,轮毂作为连接轮胎与传动输出轴的核心承载部件,其结构合理性直接决定整车行走的稳定性、传动效率以及动态姿态表现,尤其是1:10这个受众最广的遥控车比例区间,轮毂的设计细节往往会被玩家和结构设计者反复打磨,兼顾仿真外观与实际行驶性能。这款轮毂的设计首先从安装边界入手,匹配1:10比例遥控车通用的12mm六角结合器规格,这是该比例车型传动输出端的通用接口标准,轮毂中心的六角卡槽深度控制在5mm,能够保证结合器完全嵌入卡槽,避免急加速、急制动或者飞坡落地时出现轮毂扫齿、打滑的问题,卡槽中心预留3mm的轴孔,适配市面绝大多数1:10平跑车、越野车、短卡车型的轮轴直径,轴孔周边做0.5mm的倒角处理,既方便安装时快速对准轮轴,也能减少安装过程中孔壁与轮轴的硬摩擦,避免塑料轮毂出现孔位崩边的情况。

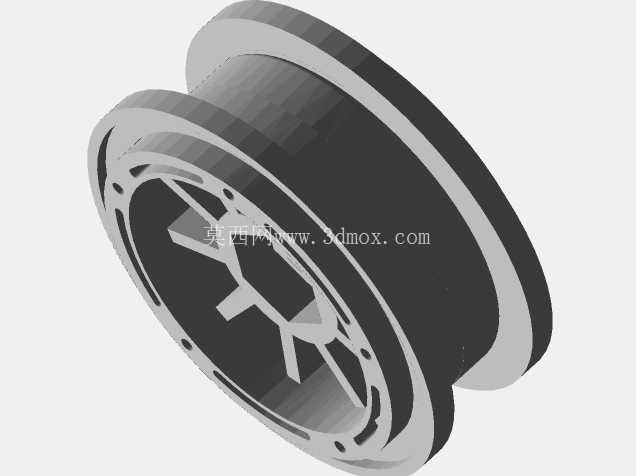

轮辐部分采用多辐条镂空设计,并非单纯为了仿真外观,镂空结构首先可以有效降低轮毂自身的转动惯量,遥控车的行走系统属于簧下质量范畴,更低的转动惯量能够让电机的动力输出更直接地转化为车轮转速,提升加速响应速度,同时在制动时也能减少刹车负荷,让制动动作更跟手;其次镂空的辐条间隙可以为刹车碟、轮毂接合器预留足够的散热空间,长时间连续行驶时,电机、电调传递到轮轴的热量,以及轮胎与地面摩擦产生的热量,可以通过辐条间隙快速流通散出,避免热量堆积导致轮胎粘合层脱胶、结合器尼龙材质受热变形。
轮辋部分的直径与宽度严格匹配1:10比例遥控车通用的1.9寸轮胎规格,轮辋边缘的胎唇卡槽深度为1.2mm,卡槽侧壁做细微的防滑滚花纹理,轮胎安装后胎唇能够完全卡入卡槽,即使在低胎压越野行驶、高速过弯产生侧向大形变的情况下,也不会出现轮胎脱圈、漏气(针对真空胎配置的车型)的问题;轮辋内侧预留2mm的配重块安装槽,玩家可以根据不同场地的抓地力需求,在槽内粘贴铅制配重块调整车轮的动平衡,抵消高速转动时的车轮抖动,尤其是在铺装路面高速行驶时,合理的动平衡调整能够大幅提升整车的直线行驶稳定性,减少舵机的修正负荷。从结构强度设计来看,轮辐与轮辋、轮辐与中心安装座的连接位置都做了R1.5的圆角过渡,避免直角连接带来的应力集中问题,遥控车在飞坡落地、高速撞击路肩的时候,轮毂承受的瞬时冲击载荷会达到静载荷的5-8倍,圆角过渡的结构可以让冲击应力顺着曲面均匀分散到整个轮毂结构上,不会在直角位置出现应力断裂的情况;轮辐的厚度从中心安装座处的3mm向轮辋处逐步过渡到2mm,这种变厚度设计既保证了中心安装位置的结构强度,也尽可能降低了轮辋边缘的重量,进一步优化转动惯量表现。
实际应用场景中,这款轮毂既可以适配平跑车型的铺装路面高速行驶需求,也能满足越野车型的非铺装路面冲击承载要求,安装时只需要将轮毂中心六角卡槽对准轮轴上的六角结合器,推入到位后锁紧轮轴末端的M3锁紧螺母即可,安装边界完全兼容该比例车型的通用安装尺寸,不需要额外做任何改装;日常使用中,镂空的辐条结构也方便清理轮毂内侧堆积的泥土、灰尘,维护时不需要拆卸轮胎就可以直接用毛刷清理辐条间隙的杂物,相比封闭式轮毂大幅降低了维护成本。设计过程中也充分考虑了不同材质的加工适配性,如果采用注塑工艺批量生产,轮辐的拔模斜度控制在1.5度,所有结构都没有倒扣位置,不需要复杂的抽芯滑块结构就可以完成开模生产;如果是3D打印制作,整个轮毂的最小壁厚为2mm,完全满足FDM、光固化打印的最小壁厚要求,打印过程中不需要添加额外的支撑结构,辐条的镂空位置可以自然悬空打印成型,大幅降低打印后的支撑清理工作量,也避免支撑拆除后在轮毂表面留下瑕疵影响外观和结构强度。
