3D打印机用鲍登送丝连接漏斗结构设计

　　在桌面级FDM3D打印设备的送丝链路搭建中，鲍登式送丝结构因为将挤出电机布置在设备机架端而非运动打印头端，能大幅降低运动轴负载、提升打印头运动响应速度，被大量应用在各类高速桌面打印设备上，但送丝管与鲍登管的衔接位置，很容易因为丝材插入时的对位偏差、送丝路径的台阶错位，出现丝材卡滞、送丝阻力陡增、打印断料的问题，这个连接漏斗就是专门针对该衔接痛点设计的过渡导向零件。

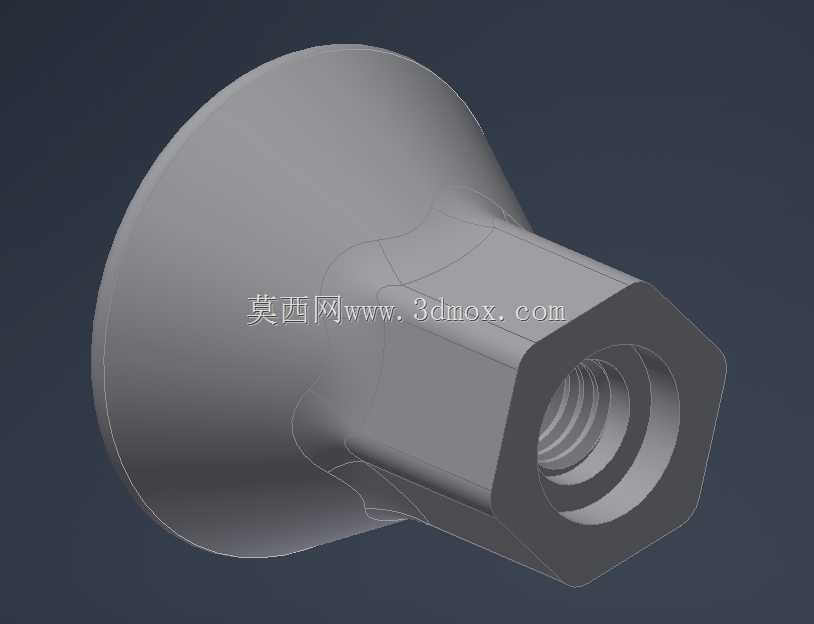

　　从实际安装适配的角度看，该零件的安装端采用标准M6螺纹规格，匹配市面上通用的PC4-M6型弓形快插接头的安装螺纹尺寸，不需要额外加工定制安装位，直接可以替换原有接头上的硬质限位结构，安装时只需要将螺纹端旋入对应安装位的螺纹孔，保证端面贴合密封即可，不需要额外的固定辅件，安装边界完全兼容现有快插接头的装配空间，不会和周边的线夹、散热结构产生运动干涉。

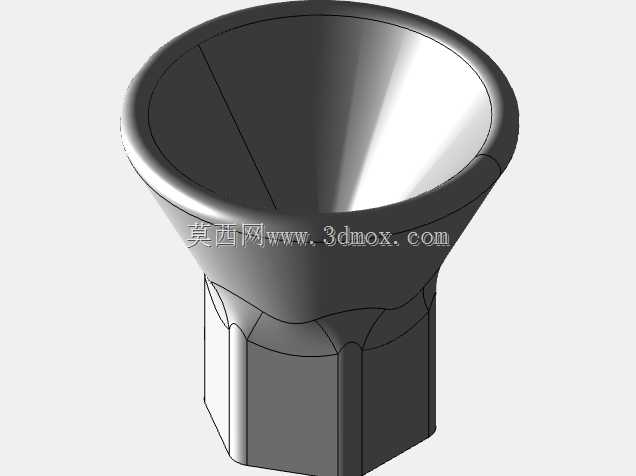

　　设计思路上完全围绕送丝过程的顺滑导向展开，整个内部流道采用连续变径的锥形过渡结构，入口端的大口径开口能覆盖鲍登管的端面偏移公差，哪怕鲍登管安装时存在1-2mm的径向错位，丝材也能顺着锥形内壁顺滑滑入中心流道，不会出现丝材顶在连接端面、无法穿入送丝管的问题；流道内壁做了连续顺滑的圆角过渡，没有任何台阶、锐角结构，避免丝材在送进过程中被刮削产生碎屑，这些碎屑一旦进入送丝管或者挤出轮齿隙，很容易造成送丝打滑、喷嘴堵塞的问题，顺滑的内壁能最大程度降低送丝过程的摩擦阻力，尤其是在打印柔性耗材时，能减少耗材在管路内的弯折堆积概率，提升柔性耗材的送料稳定性。

　　实际应用场景中，这个零件不仅可以用在常规的PLA、ABS等硬质耗材的送丝路径上，也能适配TPU、TPE等柔性耗材的送丝衔接，当设备做远程送丝改装、更换不同内径鲍登管的时候，这个漏斗结构可以补偿不同管路对接时的内径差，避免管路对接位置出现的台阶卡料问题。在日常设备维护中，不需要拆卸整个送丝链路，只需要松开快插接头的压环就可以拔出鲍登管，清理漏斗内部残留的耗材碎屑，维护操作非常便捷。

　　从结构强度的角度看，整个零件的壁厚设计兼顾了轻量化和结构刚性，外壁的加强结构能避免螺纹旋紧时出现零件开裂的问题，长期反复拆装也不会出现螺纹滑牙、结构变形的情况，锥形外壁的过渡设计也能减少打印该零件时的支撑需求，使用者自行打印替换件的时候也能获得更好的成型质量，不需要做大量的后处理打磨就能直接投入使用。在送丝路径的对位校准过程中，漏斗的大口径入口能降低鲍登管的安装对位难度，不需要反复调整管路位置来对准送丝孔，只要将管路端面贴近漏斗出口端，就能保证丝材顺利通过，大幅降低设备组装和后期维护的操作门槛。

　　在高速打印场景下，送丝轮的往复进退丝动作频率很高，普通的平面对接结构很容易在退丝时把丝材端头卡在对接缝隙里，造成下次送丝不到位、打印缺料的问题，这个漏斗的连续锥形流道能让退丝时的丝材端头始终处于流道中心位置，退丝过程不会出现偏摆卡滞，进退丝的响应延迟能控制在极小范围内，匹配高速打印时的快速送料、回抽动作需求，减少回抽拉丝、打印缺料的不良品概率。
