增材制造测试用拼装螺旋桨飞机摆件

这套拼装螺旋桨飞机组件，核心定位是面向各类增材制造设备的精度验证载体，同时也可作为桌面航空主题摆件完成组装展示。从实际应用场景来看，不少桌面级FDM设备、光固化树脂设备乃至小型金属增材设备在完成喷头校准、平台调平、参数调试后，往往需要一套覆盖多特征加工难度的测试件来验证整机输出稳定性，普通的测试方块、温度塔仅能验证单一维度的成型能力，无法覆盖曲面、薄壁、装配间隙、小特征细节等多维度的成型表现，这套组件刚好填补了这类测试需求的空白。

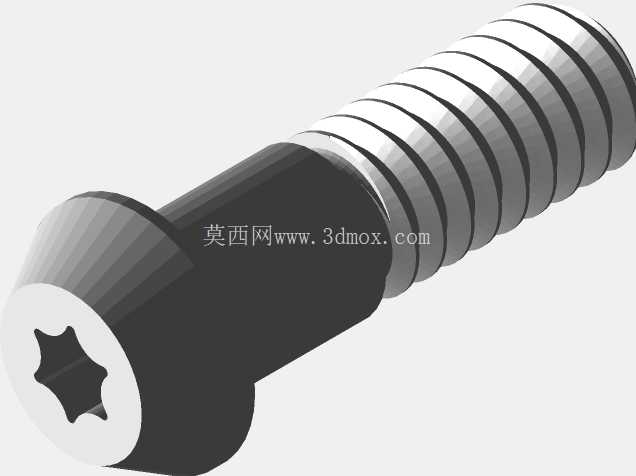

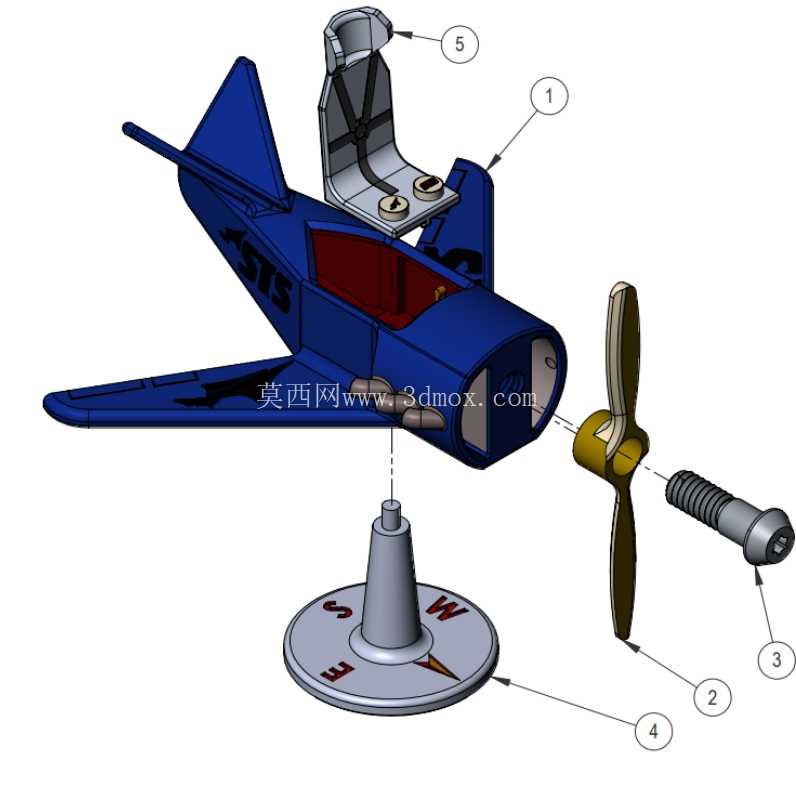

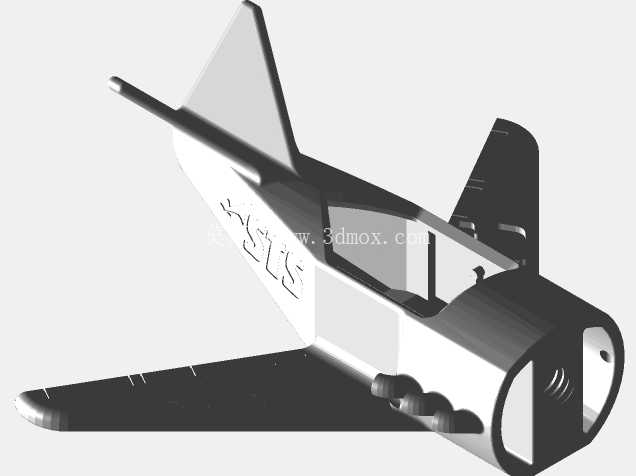

从结构拆分来看，整套组件分为五个独立成型单元，分别是机身主体、飞行员座椅组件、螺旋桨动力轴组件、底座支撑组件、螺旋桨桨叶部件，每个部件的成型难度各有侧重。机身主体采用流线型曲面设计，表面带有凹陷的标识字符，座舱位置预留了透明件安装的薄壁空腔，机翼与机身采用一体化成型设计，边缘做了0.8mm的薄壁处理，能够直观验证设备的曲面打印精度、薄壁成型能力以及表面凹陷特征的还原度；飞行员座椅组件包含安全带纹理、调节按钮这类小尺寸凸起特征，最小特征尺寸仅0.3mm，能够验证设备的小细节成型能力，避免出现特征丢失、层纹过重的问题；螺旋桨与动力轴组件采用间隙配合设计，轴径与安装孔的配合间隙预留0.2mm，既能够验证设备的圆孔成型精度，也能测试装配公差的控制能力，组装完成后螺旋桨可自由转动，直观判断成型件的尺寸偏差是否在合理范围内；底座支撑组件包含带方位标识的底盘、锥形支撑柱，底盘上的方位字符、指针特征能够验证平面打印的平整度以及小字符的成型清晰度，支撑柱与机身底部的安装孔采用定位配合，无需额外粘接即可完成机身固定。

设计思路上，整套组件没有采用一体化打印的方案，而是拆分为独立部件，一方面是为了覆盖不同的成型特征测试需求，另一方面也降低了大尺寸一体化打印的失败风险，每个部件的成型尺寸均控制在主流增材设备的成型幅面范围内，哪怕是成型幅面仅120mm*120mm*100mm的入门级桌面设备，也能够完成所有部件的打印。安装边界方面，整套组件组装完成后的总高度约150mm，机身长度约120mm，翼展约130mm，底座直径约80mm，放置在桌面仅占用很小的空间，作为摆件展示时不会过多占用工作台面积。

从实际使用角度出发，当设备完成首次调试或者更换耗材、更换树脂后，打印这套组件能够快速排查设备存在的问题：如果机身曲面出现层纹错位，说明设备的步进电机参数或者皮带张紧度存在问题；如果座椅的小特征出现丢失，说明设备的打印温度、曝光参数设置不合理；如果螺旋桨轴与孔无法装配或者装配后过松无法定位，说明设备的尺寸补偿参数需要调整；如果底座平面出现翘曲，说明设备的热床温度或者平台附着力存在问题。相较于单一功能的测试件，这套组件在完成测试功能后，还可以直接组装为成品摆件，不需要额外的后处理或者丢弃测试废料，兼顾了测试实用性与成品展示性。针对不同的增材工艺，这套组件的特征设计也做了适配，FDM工艺打印时无需添加过多支撑，大部分悬空特征的角度均控制在45度以上，仅座舱位置需要少量易拆除的支撑；光固化工艺打印时，各部件的摆放自由度高，不会出现大面积的平贴底面导致的脱模困难问题；金属增材工艺打印时，各部件的壁厚均匀，不会出现壁厚突变导致的烧结变形问题，能够适配塑料、树脂、金属等多种增材材料的成型需求。
